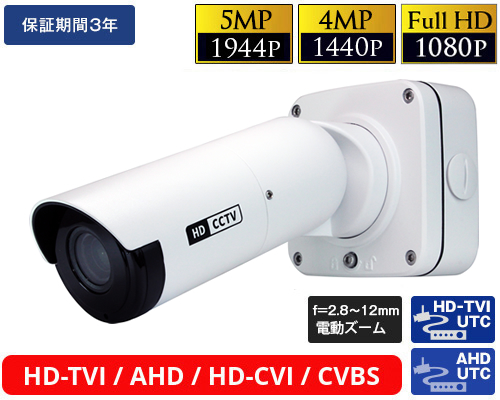

HD-TVI 514万画素防犯カメラ(AP-B574FX)
HD-TVI 514万画素防犯カメラ
  • NEW
  • 在庫あり

屋外バレット型防犯カメラ
EYENIX社製のデジタルシグナルプロセッサーと、Sony社のStarvis Cmosセンサ(IMX335)、並びに画角調整可能な電動で駆動するタイプのバリフォーカルレンズを搭載した業務用途向け屋外防犯カメラです。

同一価格帯レベルの製品と比較してワンランク上の色再現、夜間の撮影能力を提供します。

クラムシェルタイプのジャンクションボックスとブラケットを一体構造とすることで、ケーブルを露出しないで配管と直結した施工が可能です。壁面/天吊り設置可能。

屋外環境で自然光により生じる明暗差(日陰)のある撮影シーンでも、ワイドダイナミックレンジ機能をONに設定するだけで、誰でも簡単に明瞭で明るい映像を得ることが可能です。

【2/4/500万画素で監視】

AP-B574FXの主な特長
・近赤外線 IR LEDの照射能力(最大40m)とSony Starvis Cmosセンサの相乗効果で証拠能力の高い夜間監視映像を提供!
・4つのアナログ信号出力対応
TVI:200万画素/30fps
TVI:400万画素/30fps
TVI:500万画素/20fps
AHD:200万画素/30fps
AHD:400万画素/30fps
AHD:500万画素/20fps
CVI:200万画素/30fps
CVI:400万画素/30fps
CVBS:960H/30ips
・電動バリフォーカルレンズ搭載
 :f=2.8~12mm/F1.4
 (水平画角:99°~31°)
・近赤外線照射距離:最大40m
・ワイドダイナミックレンジ対応
・電子感度アップ機能
・屋外防雨仕様(IP67準拠)
UTC機能
TVI/AHD信号出力時は、映像ケーブルを通じてUTC対応録画機器からカメラのOSDメニュー設定を遠隔操作可能なUTC機能に対応。設置後の機能変更などを簡単に行うことが可能です。

HD-TVI 514万画素 屋外防雨赤外線 防犯カメラ【AP-B574FX】カタログダウンロード

514万画素 屋外高感度赤外線防犯カメラ【AP-B574FX】承認図ダウンロード

★会員のお客様は、50%以上OFFの会員価格でご購入できます。

◆返品について◆

製品出荷後の初期 不良以外の返品は
一切受け付けて
おりません。

→詳細はこちら

参考価格(税込):オープン

特価(税込):
29,200

数量

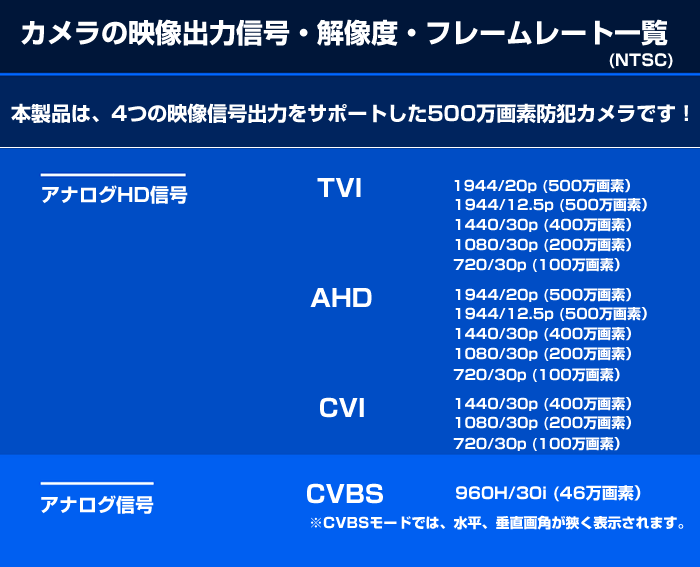

【AP-B574FX】の映像信号出力とフレーム数ページTOPへ戻る▲
【AP-B574FX】の特長ページTOPへ戻る▲

施工に便利なジャンクションボックス一体型ブラケット

HD-TVI/AHD 514万画素屋外防犯カメラ(AP-B574FX)はジャンクションボックス一体型ブラケットを採用

HD-TVI/AHD 514万画素屋外防犯カメラ【AP-B574FX】は、クラムシェルタイプのジャンクションボックスと一体型となったブラケットを採用しています。

配線の接続をジャンクションボックス内で行うことにより、ケーブルを露出することなくカメラと配管を直結しての施工が可能となります。また本製品は、壁面・天吊りの設置に対応します。

さらに、ジャンクションボックスの配線孔は、背面および側面・底面側に合計3カ所設けられています。

スタイリッシュなデザインで、周囲の外観を損ねることなく設置していただくことができます。

施工・設定調整時の使い勝手を考慮した、着脱式のカメラリモコンを採用

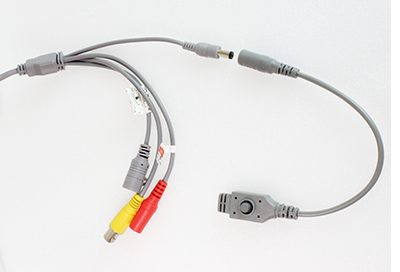

HD-TVI/AHD 514万画素屋外防犯カメラ(AP-B574FX)の着脱式リモコン

カメラケーブルに付属している設定用のリモコンは、調整時には便利ですが施工時には邪魔になることも。

HD-TVI/AHD 514万画素屋外防犯カメラ【AP-B574FX】では、カメラリモコンを着脱式にすることにより、カメラのズーム調整やOSDメニュー調整時だけリモコンを取り付けて操作することができます。

必要のない時はリモコンを外すことにより、ケーブルの取り回しが楽になり、施工時の負担を軽減します。

各種機能についてページTOPへ戻る▲

高感度裏面照射型CMOSセンサ搭載


●裏面照射型CMOSセンサ
SONY社製の最新514万画素高感度STARVIS裏面照射型CMOSセンサを搭載。暗時ランダムノイズを抑制し、従来モデルに搭載されていた682万画素CMOSセンサを上回る感度を実現。監視カメラによる夜間など暗闇での撮影においても、低照度領域の撮影能力がUPしました。

また、夜間など低照度環境下の撮影では感度を自動的に上げて映像の明るさを保つAGC(オートゲインコントロール)機能や、夜間など低照度環境下で撮影時、自動的にシャッター速度を遅くして光を蓄積し映像を明るくする電子感度アップ機能を搭載しています。

映像ケーブルを通じて遠隔設定を実現するUTC機能に対応


●UTC機能
UTC(Up to Coax)機能とは、映像ケーブルにデータ通信を重畳し、デジタルレコーダーから監視カメラの設定メニュー電動ズームを遠隔操作することができる機能です。

信号線を別途用意する必要がないため施工時のコスト削減を実現し、設置後のカメラの画角調整や映像調整やメンテナンスを、デジタルレコーダーを利用して安全に行うことができます。

その反面、映像ケーブルにデータ信号を重畳することから、高品質の映像ケーブルを使用する必要があるので設置時にはケーブルの種類に注意が必要です。

UTC対応の映像・電源ケーブルにつきましては、【AP-B374FX】に対応している映像・電源ケーブル一覧をご確認ください。

施工・メンテナンスに便利な電動ズーム・セミオートフォーカス機能

ズーム動作サンプル(動画)
●ズーム動作サンプル(動画)
5メガピクセル対応電動ズームレンズ(f=2.7~12mm/F1.4)搭載。
HD-TVI/AHD/HD-CVI/CVBS対応 514万画素屋外防雨赤外線防犯カメラ【AP-B374FX】は、内蔵モーターによりレンズを駆動して焦点距離調整を行なう、電動ズーム方式を採用しています。

また焦点距離距離調整後、自動的にフォーカス調整を行う「セミオートフォーカス」機能を搭載しています。

従来の手動操作によるフォーカス調整は、防犯カメラが高解像度になるほど精密なピント合わせが難しくなりましたが、このセミオートフォーカス機能を利用することによって、施工時の時間や費用の削減を実現することができます。

Oルクスの暗闇でも、赤外線を照射して隙間ない監視を実現


●赤外線照射時のサンプル映像
本製品は最大照射距離約40mの赤外線LEDを搭載し、夜間など周囲が暗くなる撮影環境下では自動的に赤外線LEDの照射を行って、白黒映像による撮影を行います。

また夜間赤外線照射時、至近距離に被写体が移動するなど、映像上で白飛びが発生する現象を抑制するスマートIR機能を搭載。夜間撮影時の証拠能力をアップしています。

逆光など難条件の撮影条件に効果的なリアルWDR機能搭載


●WDRによる撮影効果の比較
明るい日中晴天時に窓を背にした人物など、逆光や明暗差の激しい環境では、明るい部分が白飛びし、暗い部分が黒潰れして映像が見づらくなります。

本製品に搭載されたリアルWDR機能は、逆光などの難しい条件下での撮影においても、映像の明暗差を整え細部まで見やすい映像を実現します。

被写体の明るい部分に露出を合わせて撮影した画像と、被写体の暗い部分に露出を合わせて撮影した画像の2枚から、良く映っている部分をリアルタイムに合成してデジタル処理を行うため、デュアルシャッター方式のWDRとも呼ばれています。

対応DVRからOSDメニュー操作が可能ページTOPへ戻る▲
DVRから機能の設定やズーム操作が可能

HD-TVI/AHD DVRのメニュー画面から、UTC(HD-TVI/AHD)機能を利用して、
本監視カメラの機能設定やズーム操作を行うことが可能です。


・HD-TVI信号出力利用時

【動作確認済み】


 2CH DVR AP-SD02HD
 4CH DVRAI-HK04R3 / AP-EG04RS
 8CH DVRAI-HK08R3 / AP-EG08RS
 16CH DVRAI-HK16R3 / AP-EG16RS
 ※販売終了製品 AP-EG04X / AI-HK04R / AI-HK08R / AI-HK16R / AI-HK04R2


・AHD信号出力利用時

【動作確認済み】

 2CH DVRAP-SD02HD
 4CH DVR AP-EG04RS /AI-HK04R3
 8CH DVR AP-EG08RS / AI-HK08R3
 16CH DVRAP-EG16RS / AI-HK16R3
 ※販売終了製品 AP-EG04X / AP-EG04R / AI-HK04R2


ワイドダイナミックレンジ(WDR)機能とは?ページTOPへ戻る▲






【AP-B574FX】の製品仕様ページTOPへ戻る▲

TV方式 NTSC/PAL
イメージセンサー 1/2.8インチ Sony Starvis 裏面照射型 CMOSセンサー
有効画素数 514万画素 2616(H) x 1964(V)
走査方式 プログレッシブスキャン方式
同期方式 内部同期
電子シャッター AUTO(NTSC:1/30~1/60000秒)
手動(NTSC:1/30, 1/60, 1/120, 1/250, 1/500, 1/1000,1/2000, 1/4000, 1/8000,
1/15000, 1/30000秒)/FLICKER(1/100秒)
※固定アイリスレンズを搭載していますので、FLICKERを選択した場合は
シャッタースピード1/100秒で固定となります。
撮影環境によっては正常な映像を撮影できない場合があります。
最低照度 カラー : 0.02 Lux /F1.2, 0.0005 Lux /F1.2(電子感度アップx32時)
白黒 : 0.005 Lux /F1.2, 0.0002 Lux /F1.2(電子感度アップx32時)
白黒 : 0Lux /F1.2 (IR LED照射時)
アナログ出力 映像形式  HD-TVI(5MP:20fps/ 5MP:12.5fps/ 4MP:30fps/ 1080p:30fps/ 720p:30fps),
AHD(5MP:20ps/ 5MP:12.5fps/ 4MP:30fps/ 1080p:30fps/ 720p:30fps),
HD-CVI(4MP:30fps/ 2MP:30fps/ 720p:30fps),
960H(30i)CVBS
出力端子 BNC×1
OSD 内蔵
近赤外線LED IR LED 24個搭載 (最大照射距離約40m)
ゲインコントロール AGC(0~10)
電子感度アップ ON(2/4/8/16/32倍)/OFF
DAY&NIGHT EXT / AUTO / カラー/モノクロ ※ICR
WDR ON/OFF (レベル調整)BLC/HSBLCとの併用不可
ACE(階調補正) ON/OFF (レベル調整)
BLC ON/OFF (レベル調整)WDR/HSBLCとの併用不可
HSBLC ON/OFF (レベル調整)WDR/BLCとの併用不可
ホワイトバランス AWB / AUTOExt / PRESET / MANUAL
DNR ON/OFF(3D/レベル調整)
DEFOG ON/OFF(レベル調整)
デジタルエフェクト 映像反転機能(上下/左右)/ シャープネス/明るさ
モーション検知 ON(4エリア)/OFF
プライバシーマスキング ON(16エリア)/OFF
レンズ 5メガピクセル IR対応レンズ f=2.8~12mm/F1.4(水平画角99°~31°)
消費電流

DC12V/150mA (IR ON時最大750mA)

動作温度 -10℃~50℃
動作湿度 90%以下(結露なきこと)
保護等級 IP67準拠
外形サイズ 126.67(W) X 119.62(H) X 272.55(L)mm
質量 約1145g
付属品 (1)ACアダプター(DC12V/1A) (2)プラスチックアンカー×4 (3)タッピングネジ×4
(4)六角レンチ×2 (5)OSDリモコン (6)取扱説明書、保証書3年間
【備考】
・   本製品の仕様、外観は改善・改良のため、予告なく変更になる場合がございます。
 STARVISは、ソニー (株) の商標です。STARVIS (スタービス) は,1μm2あたり,2000mV以上 (カラー品,706cd/m2光源撮像時,F5.6,1s蓄積換算)の感度を有し,可視光領域に加え近赤外領域までの高画質を実現した、監視カメラ用途CMOSイメージセンサ用裏面照射型画素技術です。
 EX-SDIは、EYENIX社の商標です。
 ROOKERは、(有)エムエムネットワークシステムの商標です。
