HD-TVI AHD 16CH DVR(AI-HK16R3)
HD-TVI AHD 16CH DVR
  • 在庫なし
  • 入荷待ち

16CHデジタルレコーダー
AI-HK16R3は、長時間録画を実現する録画データ圧縮効率に優れた最新のH.265+ビデオ圧縮方式を実装した。 16CHデジタルビデオレコーダーです。

この度、ご好評いただいておりましたAI-HK16R3のGUI(グラフィック・インターフェース)を全面的に改良! 関連性のある機能を直感的に選択できるアイコン表示のメニューバーに統合し、日常の監視業務をより円滑に行うことができます。

4つのアナログ映像信号(HD-TVI/AHD/HD-CVI/CVBS)をサポートし、多くの防犯カメラとの接続面で互換性に優れています。
※要信号対応表確認

★すべてのチャンネルで2MP/30fps録画が可能!
★最大8MP防犯カメラに対応!
★HDMI 4K(3840×2160/30p)出力サポート
★ROOKER IPカメラを最大32台接続して録画することも可能!(※Enhanced IPモード時)

多彩なイベント録画
従来の動体検知(モーション検知)、遮蔽検知、ビデオロス(映像信号遮断)などの機能に加え、新たに境界横断・侵入検知、音声検知、シーン急変検知機能が実装され、より高度な運用が可能です。
便利な検索再生
インスタント再生、カレンダー検索再生、スマート検索再生、イベント検索再生(動体検知、アラーム、VCA)、システムログ検索のほか、再生補助機能(フレームごとの再生)、デジタルズーム、マルチチャンネル逆再生に対応。

HD-TVI 8CHデジタルレコーダー【AI-HK16R3】カタログダウンロード

HD-TVI 8CHデジタルレコーダー【AI-HK16R3】承認図ダウンロード

★会員のお客様は、50%以上OFFの会員価格でご購入できます。

◆返品について◆

製品出荷後の初期 不良以外の返品は
一切受け付けて
おりません。

→詳細はこちら

参考価格(税込):オープン

特価(税込):
171,600~358,440

■ハードディスク容量
(必須)
数量

【AI-HK16R3】に新GUI搭載!ページTOPへ戻る▲

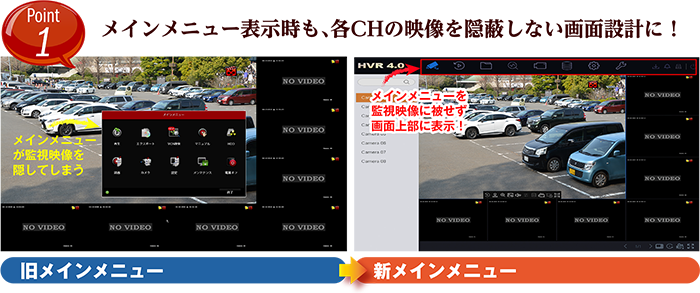

新GUIを搭載した デジタルレコーダー【AI-HK16R3】は、メインメニュー表示時も各CHの映像を隠蔽しない画面設計に!
16CH HD-TVIデジタルレコーダー AP-HK16R3に搭載の新GUIは、メインメニュー表示時にもライブ監視映像を妨げないセパレートタイプの画面設計となっています。また、サブメニューを表示時も常にメインメニューアイコンへアクセスできるので、監視業務の効率をアップすることができます。

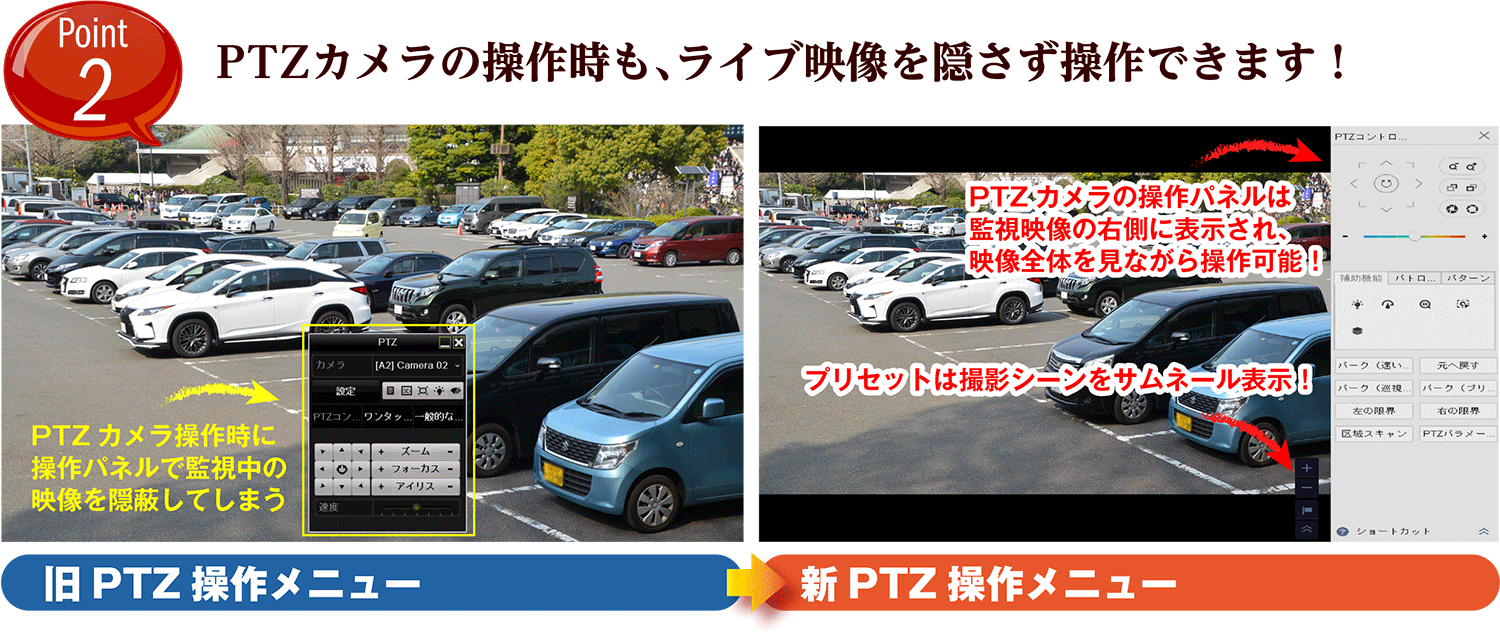

新GUIを搭載した デジタルレコーダー【AI-HK16R3】は、PTZカメラの操作時もライブ映像を隠さず操作できます!
UTC対応の電動ズーム対応防犯カメラや、UTC/RS-485対応のPTZ監視カメラ(スピードドームカメラ)をデジタルレコーダーから遠隔操作する際、PTZ操作パネルが監視映像の上に重ならない画面レイアウトとなりました。さらに、PTZ監視カメラでプリセット登録を行うと、プリセット実行時に撮影シーンのサムネール画像を確認しながら選択することができます。このサムネール画面は、プリセット使用時以外は監視映像の邪魔とならないよう非表示となっており、必要な時だけ画面上に呼び出すことが可能です。

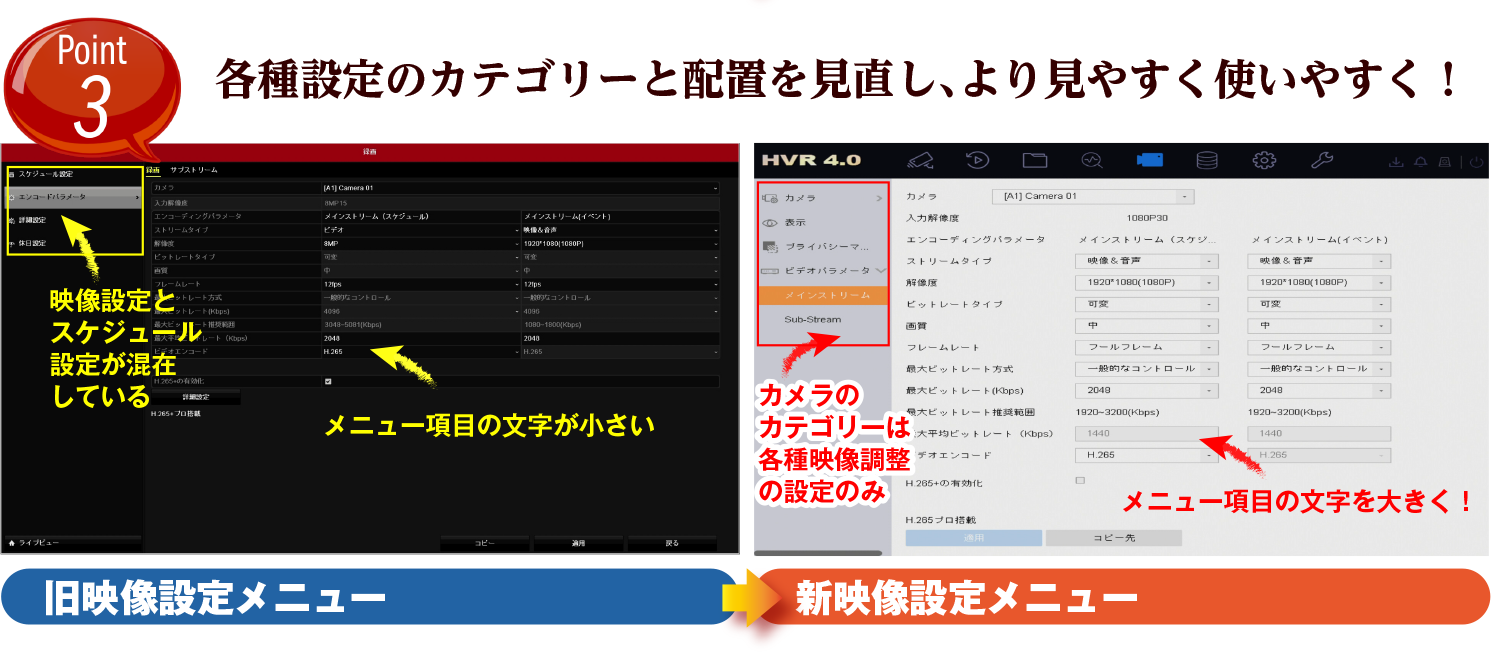

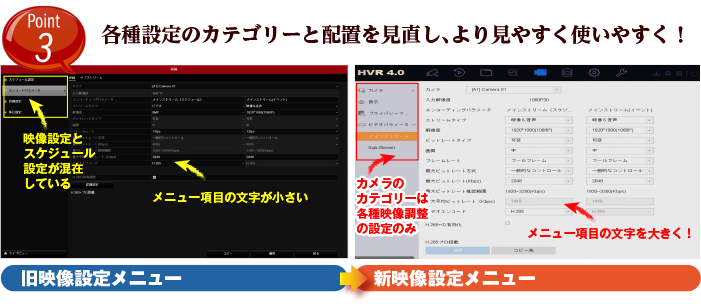

新GUIを搭載した デジタルレコーダー【AI-HK16R3】は、各種設定のカテゴリーと配置を見直しより見やすく使いやすく!
新GUIではメニューのカテゴライズや文字レイアウトも全面的に改良しました。例えばカメラカテゴリーには映像設定機能のみを、検索設定では映像検索機能のみを集中的に配置し、アイコンの見た目通りに直感的なメニュー操作を行うことができます。メニューの文字表示も大きくなり、より見やすい設定画面となっています。

【AI-HK16R3】の接続対応映像信号とフレーム数ページTOPへ戻る▲
【AI-HK16R3】録画フレームレートの詳細ページTOPへ戻る▲
対応信号画素数 録画解像度 入力CH数録画フレームレート
HD-TVI 8MP3840×2160p 1616CH×8fps
HD-TVI
AHD
5MP2560×1920p 1616CH×12fps
HD-TVI
AHD
HD-CVI
4MP2560×1440p 1616CH×15fps
HD-TVI
AHD
HD-CVI
3MP2048×1536p 1616CH×18fps
HD-TVI
AHD
HD-CVI
2MP1920×1080p  1616CH×30fps
HD-TVI
AHD
HD-CVI
1MP1280×720p 1616CH×30fps
CVBS
41/52万画素 960H/D1 1616CH×30fps
IP(ONVIF) 8MP
6MP
5MP
4MP
3MP
2MP
1MP
3840×2160p
3072×2048p
2560×1920p
2688×1520p
2048×1536p
1920×1080p
1280×720p
24
※Enhanced IPモード時:32
24×30fps(32×30fps)
【AI-HK16R3】の特徴ページTOPへ戻る▲

アナログHD/CVBS/IPカメラ対応 デジタルレコーダー【AI-HK16R3】

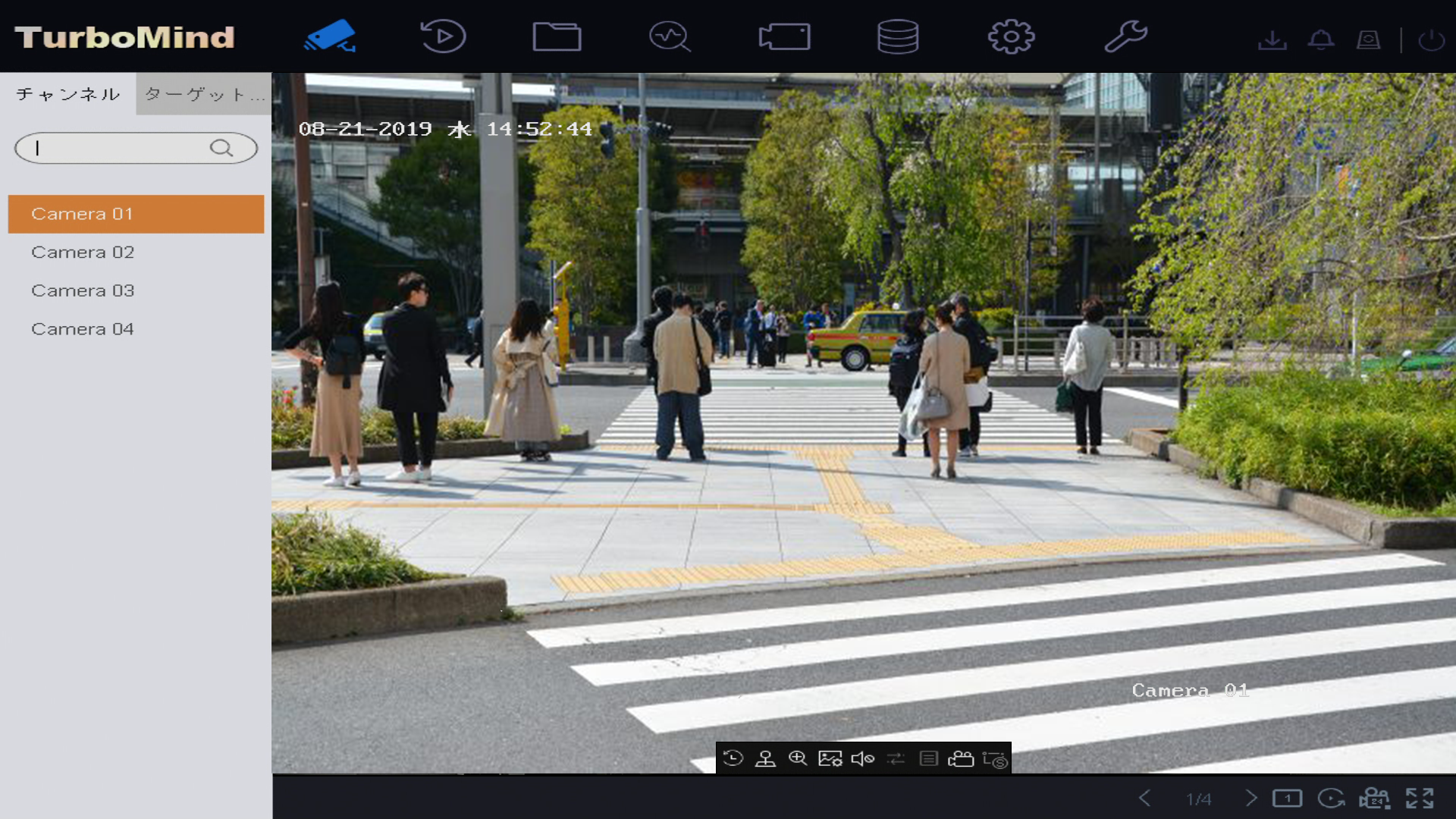

●メインメニュー
AI-HK16R3は、アナログハイビジョン信号のAHD/HD-TVI/HD-CVI防犯カメラに対応し、HD-TVIは最大8MP(3840×2160)解像度、AHDは最大5MP(2560×1920)解像度でのハイビジョン映像録画を実現しました。また、従来のアナログ(CVBS)カメラ、IPカメラ(専用)のライブ監視・録画再生にハイブリッド対応しています。さらにUTC機能に対応したAHD/HD-TVI監視カメラのOSDメニューや電動ズーム操作を、映像ケーブルを通じて遠隔操作することができます。
ネットワーク遠隔監視にも対応し、スマートフォンからQRコードを読み取って簡単に接続できるP2P機能を搭載しています。

H.264、H.264+/H.265、H.265+/H.265プロ+/ビデオ圧縮方式

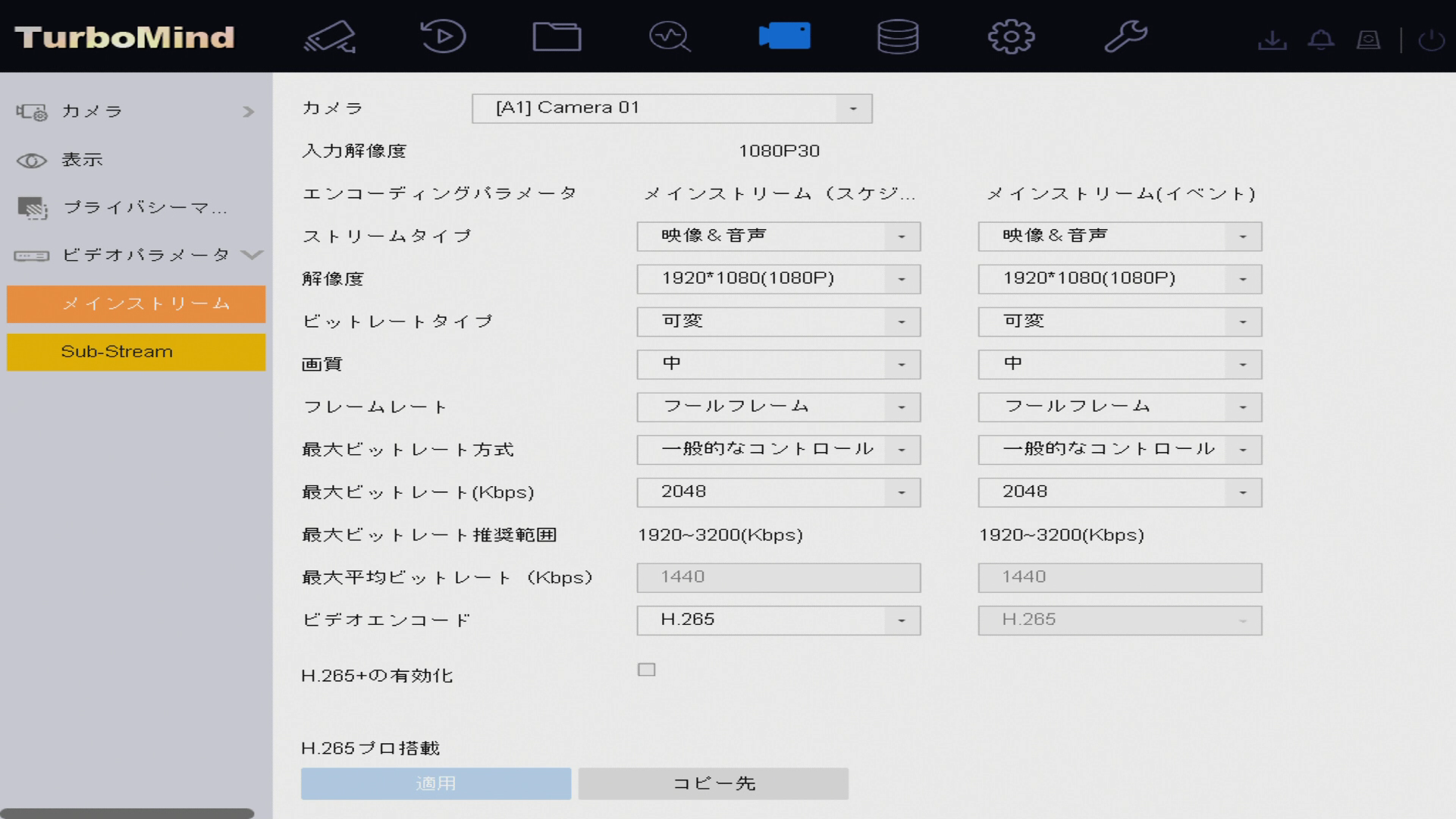

●録画設定メニュー
従来のH.264/H.264+ビデオ圧縮方式に加え、H.265,
H.265+に対応。H.264ビデオ圧縮方式での録画画質を保ったままで、H.265+では約4分の1H.265では約2分の1の容量での録画を可能とし、遠隔監視時もさらにより滑らかなライブ映像を実現しました。さらに、H.265+設定時には、映像の状態に応じて※自動的にH.265プロ+に切り換え、約8分の1の容量での録画を行うことができます。
※映像が静止時にはH.265プロ+ビデオ圧縮方式で、映像に動きがある時にはH.265+ビデオ圧縮方式で自動的に録画を行います。

イベント録画

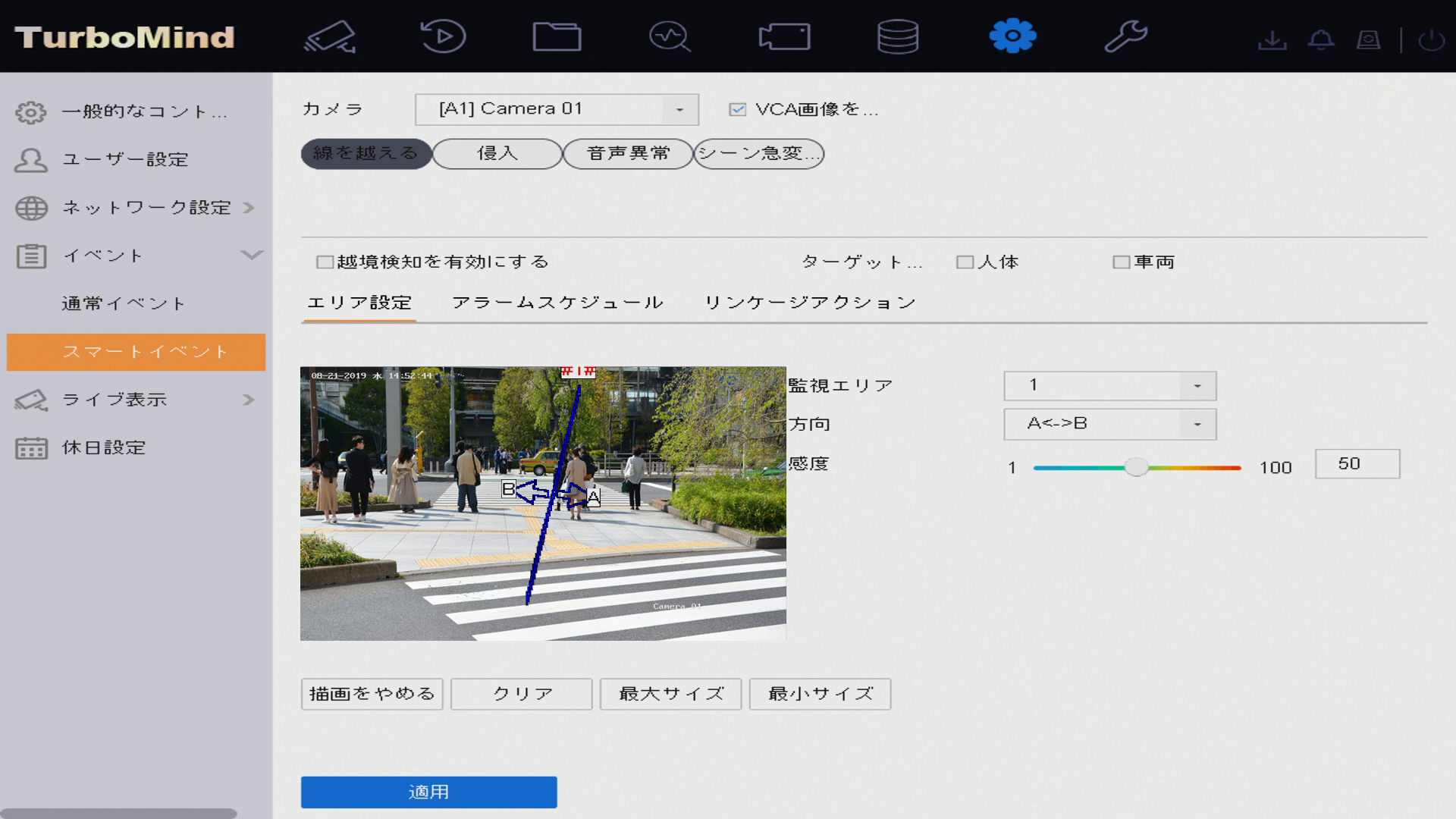

●VCA検知設定メニュー
従来の動体検知遮蔽検知ビデオロスに加え、境界横断侵入検知音声検知シーン急変検知機能をご利用いただけます。

スケジュール録画

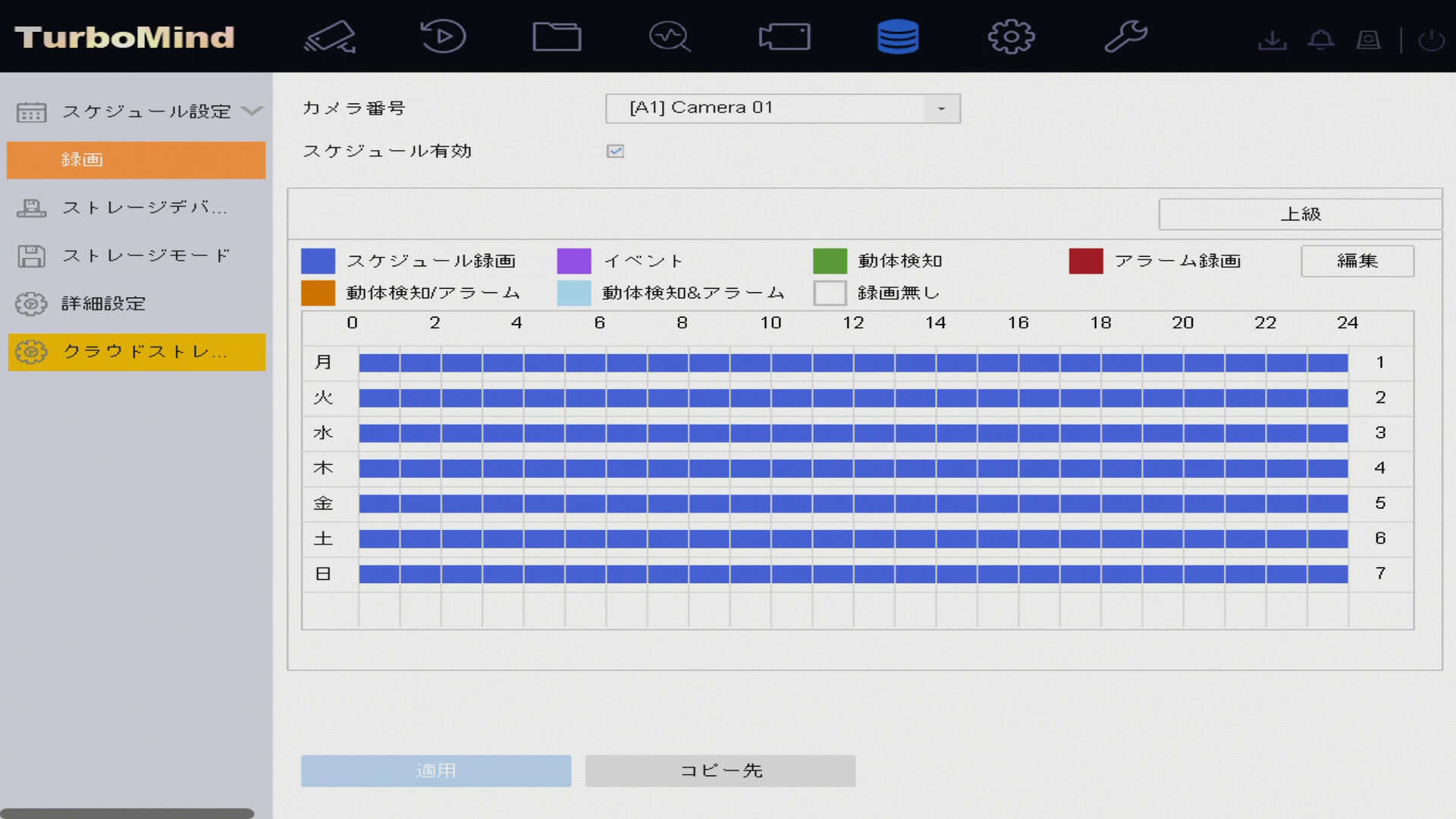

●スケジュール設定メニュー
各録画モード(常時録画モーション録画アラーム録画)を各監視カメラCHごとに、1週間、1時間、1分単位でスケジュールを設定して録画することができます。
※休日の設定可能。

多彩な検索再生

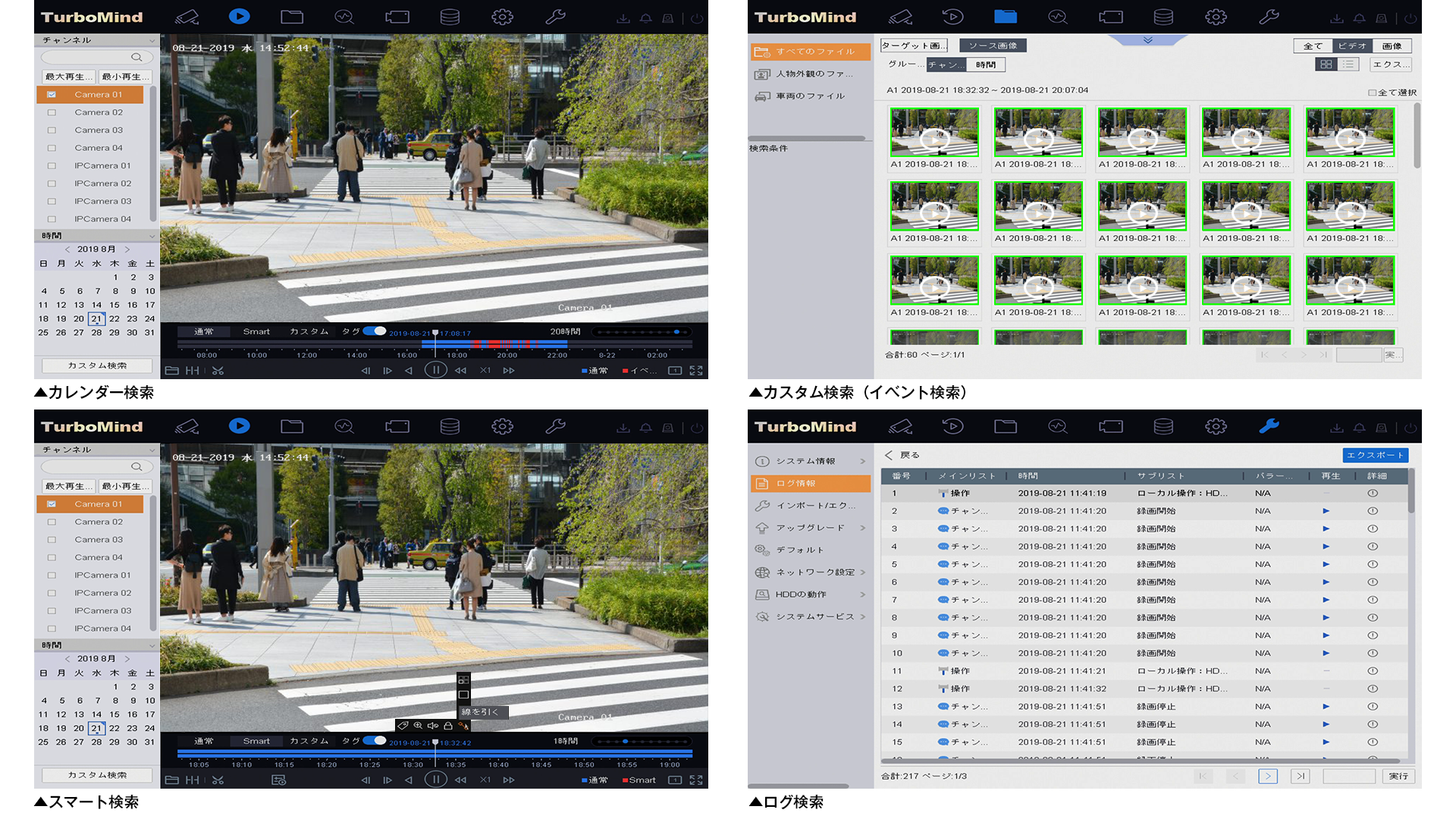

●検索再生メニュー
インスタント再生、カレンダー検索再生、スマート検索再生、イベント検索再生(動体検知アラームVCA))、システムログ検索
再生補助機能:フレームごとの再生、デジタルズーム、マルチチャンネル逆再生。

証拠を保存する

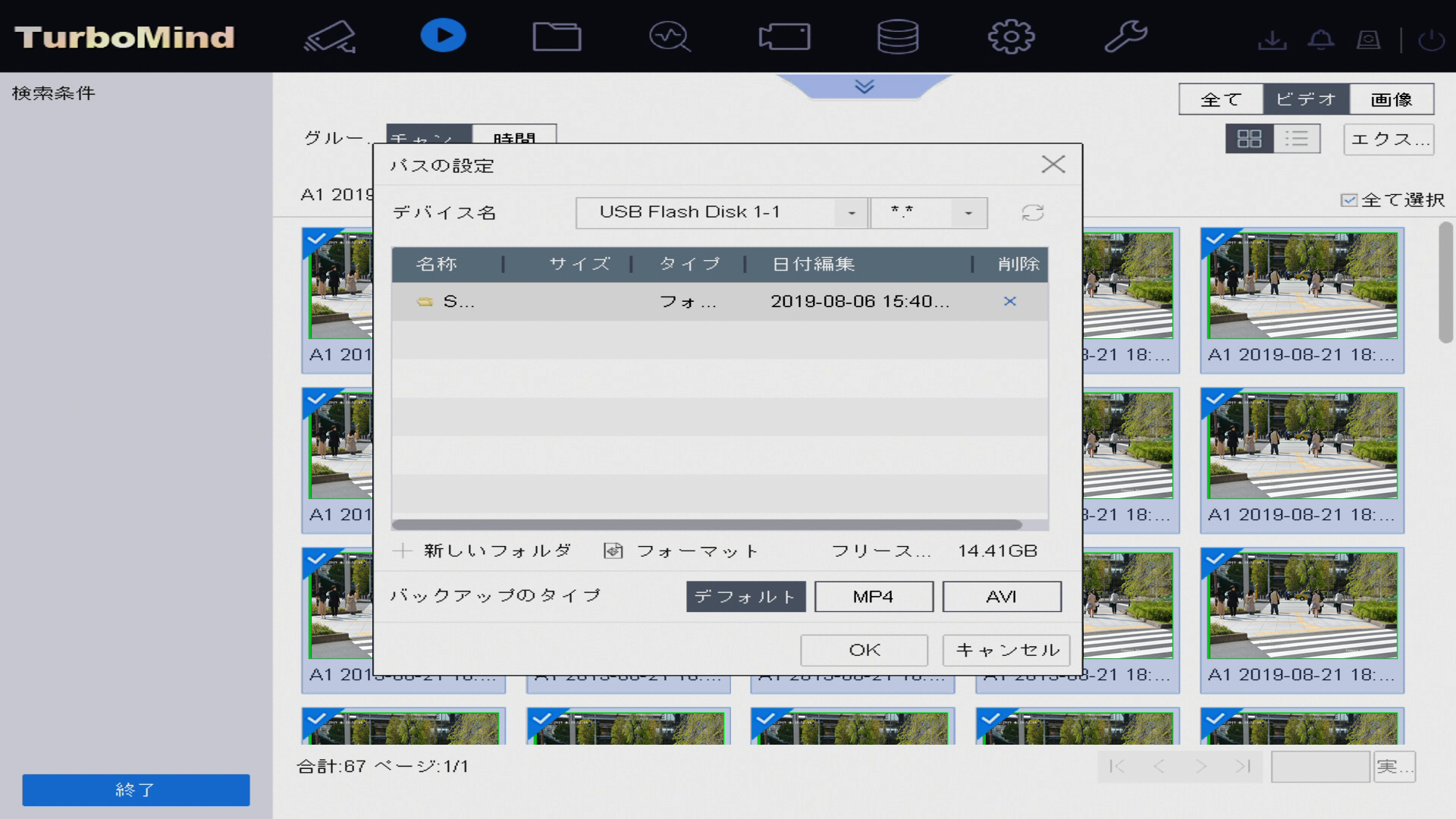

●バックアップメニュー
USBメモリー機器を利用したバックアップファイルの書き出しは、独自形式のMP4(専用PLYERでマルチCH再生可)、AVI形式(1CHごと)で保存することが可能です。

スマートフォンで遠隔監視

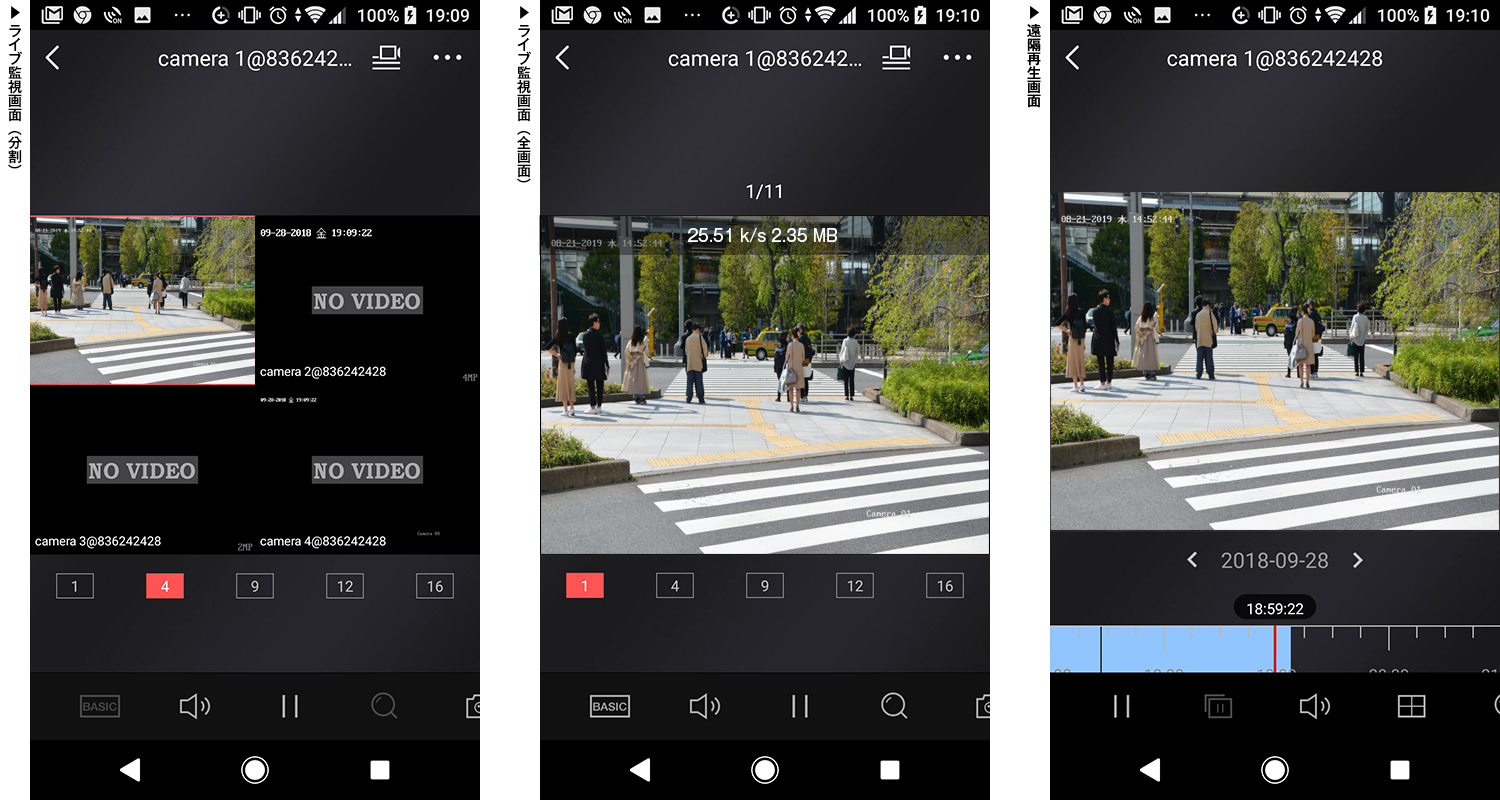

●スマートフォンメニュー
ネットワーク機能により、遠隔地からパソコンスマートフォン(アンドロイド/iPhone(iOS)
P2P対応)を利用して遠隔監視が可能です。
※最新iOS11にも対応済み
クラウドP2P機能を利用することで簡単な設定でスマートフォンで遠隔監視することができます。
※利用するにはネットワーク設定が完了しており、正常に接続ができている必要があります。

UPnP機能

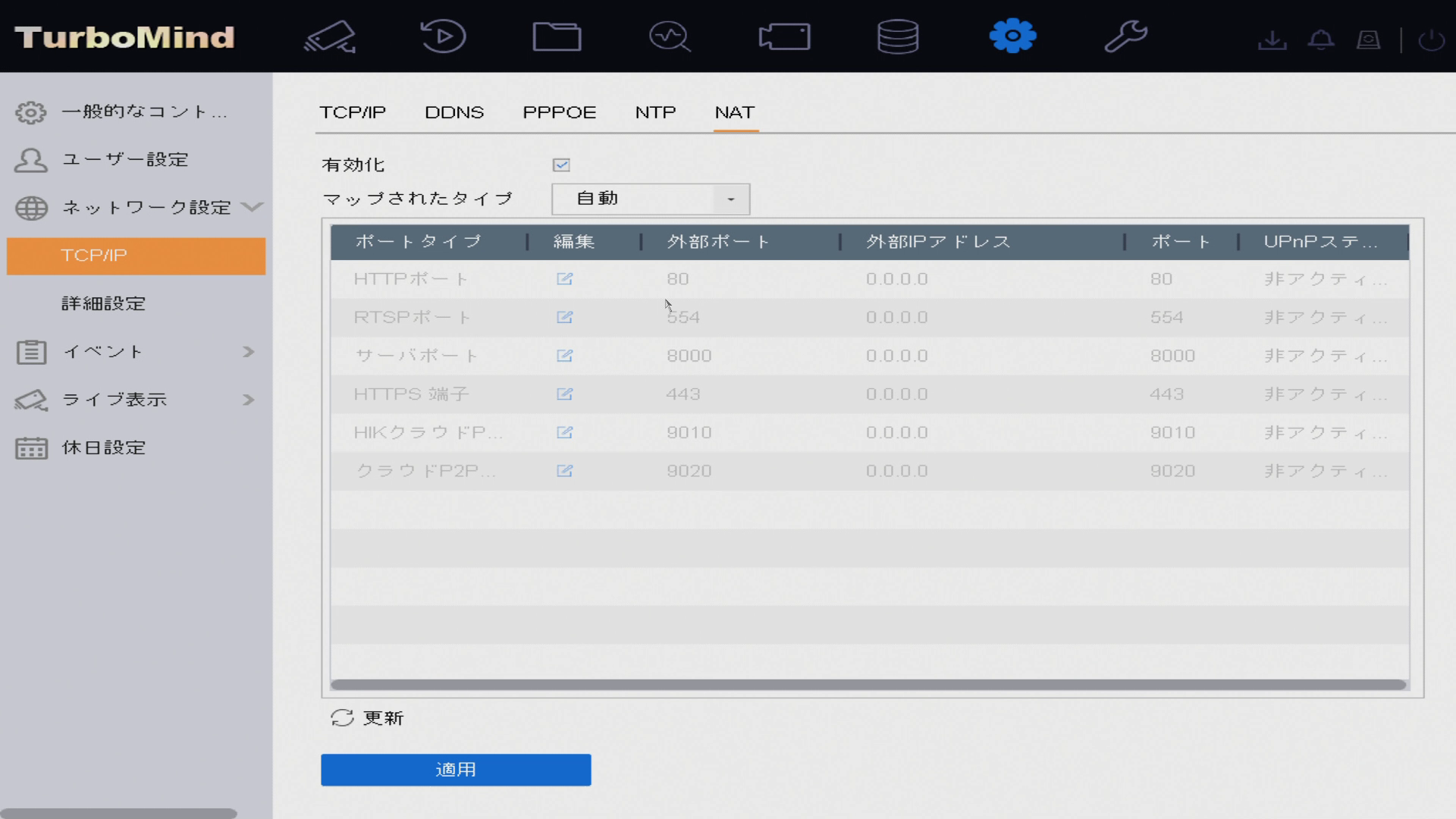

●UPnP設定メニュー
UPnP機能が有効なルーターをご使用の場合、本製品のNATの設定を行うことで、ポートマッピングの手動設定をすることなくWANに接続できます。

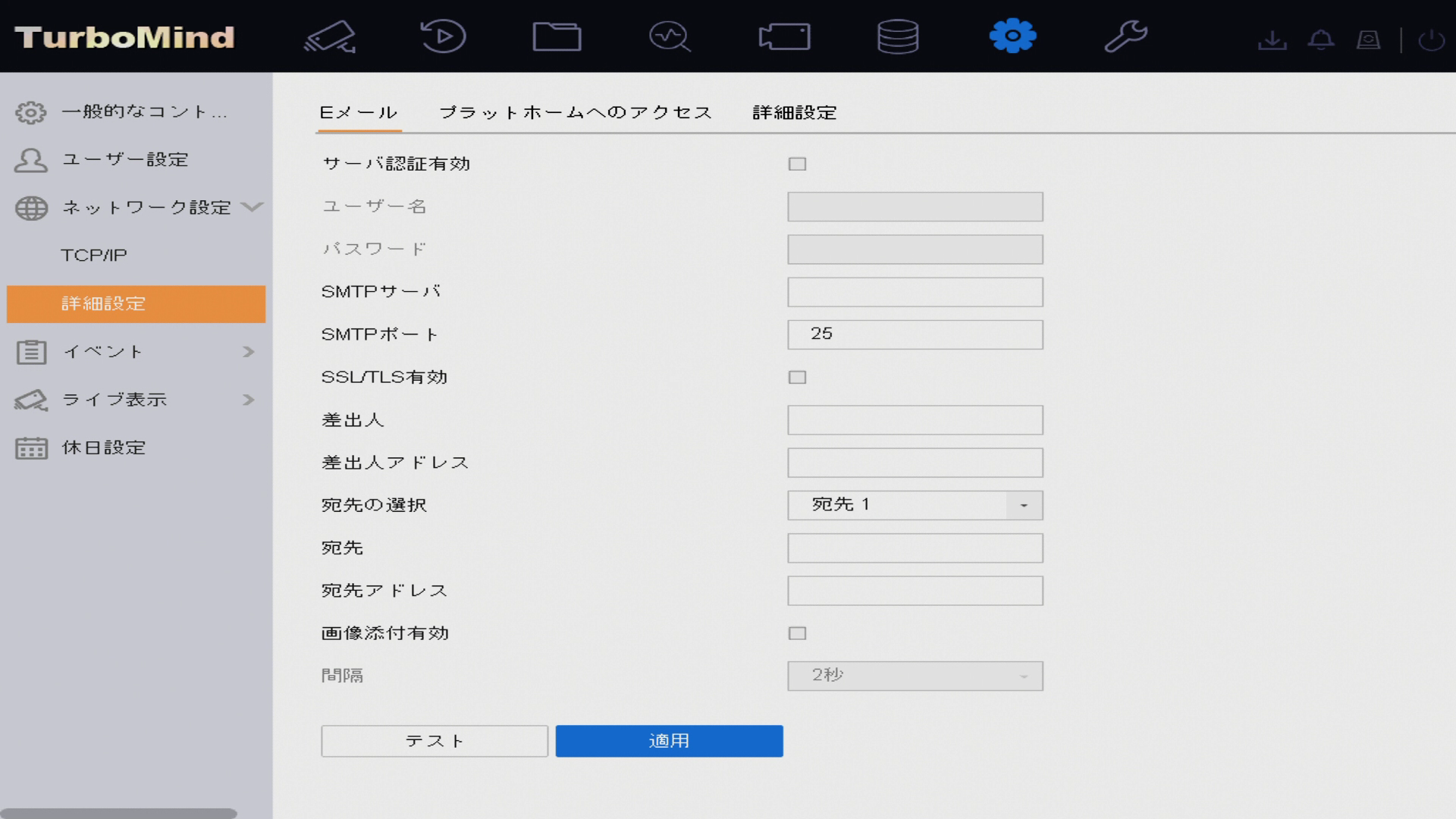

Eメール通知


●スケジュール設定メニュー
アラームや動体イベント検知などが発生した場合、指定したメールアドレス(最大3アドレス)にEメールを送信することが可能です。

S.M.A.R.T機能

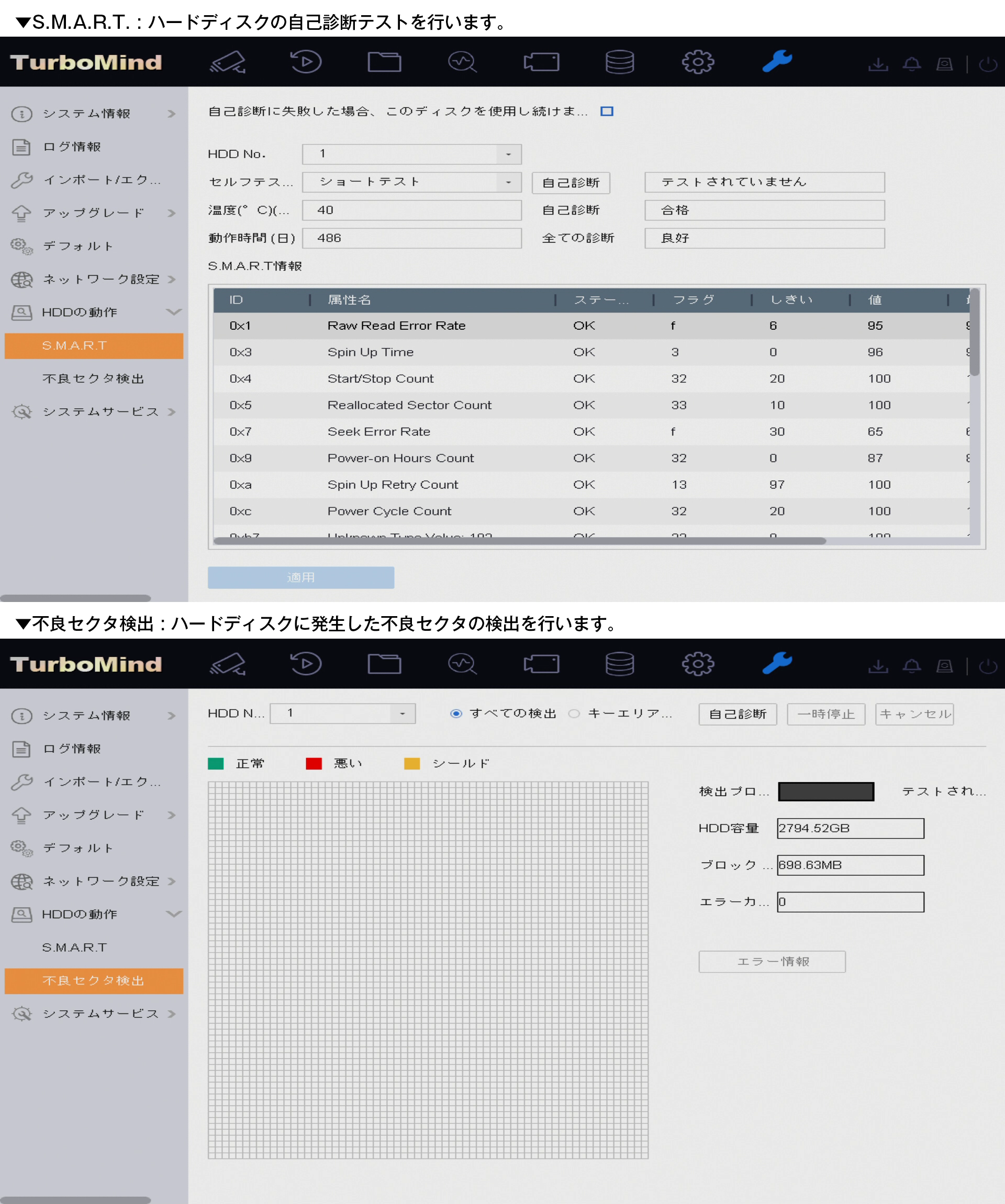

●S.M.A.R.T機能設定メニュー
S.M.A.R.T(自己監視、解析、技術レポート)は、HDDの障害を予見するために、信頼性に関わる様々な指標値を検知しレポートする機能です。HDDの不良セクタを検知してハードディスクのコンディションを確認することができます。

HDD 異常検知

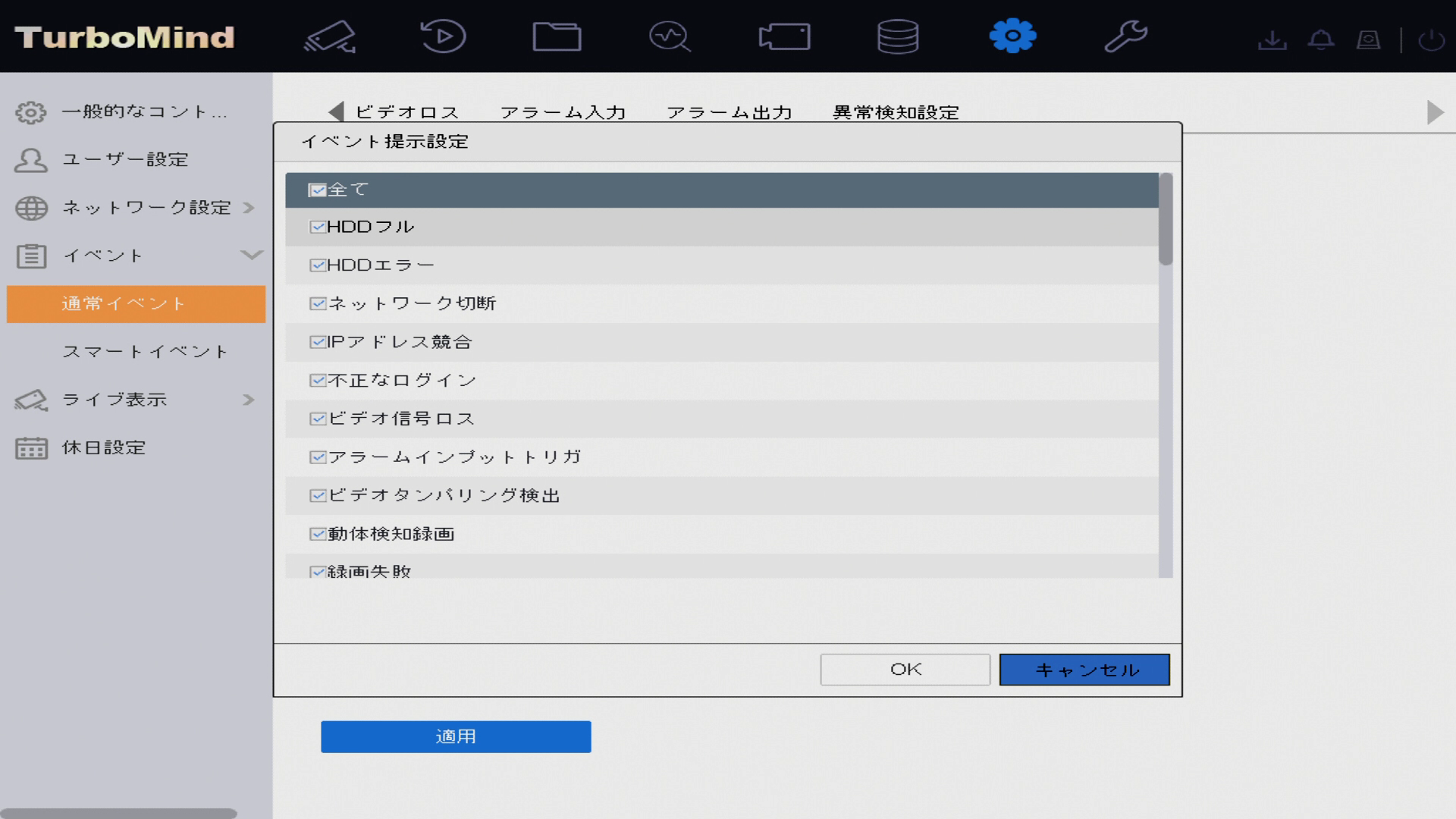

●HDD 異常検知設定メニュー
ハードディスクにエラーが発生した場合の異常検知(本体ブザー音、スマホと連動したプッシュアラーム、Eメール送信)を設定することが可能です。

CMSソフト付属


●CMSソフトウェアメニュー
CMSソフト(中央集中遠隔監視ソフト)をインストールしたパソコンから各拠点に設置した本製品に接続したカメラ映像を最大64台まで1台のモニターに分割表示して監視したり、再生することが可能です。
本社で各支店に設置したカメラ映像を一元管理することが可能。
利用するためには、インターネット接続環境と設定がそれぞれ必要となります。

【H.265、H.265+映像圧縮方式のデジタルレコーダーのメリット】ページTOPへ戻る▲

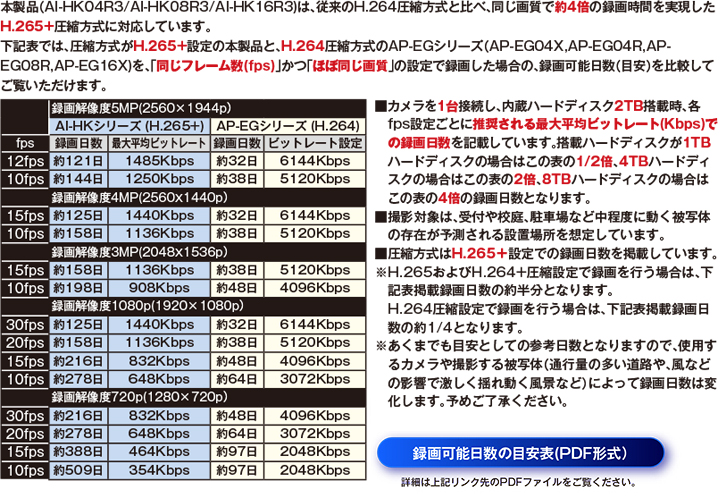

録画可能日数の目安表ページTOPへ戻る▲
【AI-HK16R3】の製品仕様ページTOPへ戻る▲

映像入力
圧縮方式 H.264, H.264+,H.265,H.265+,H.265Pro+
映像入力 BNC×16+IPカメラ×8 ※Enhanced IPモード:IPカメラ×32
信号方式 HDTVI: 8MP:2160p/15fps,8MP:2160p/12fps,5MP:1920p/20fps,5MP:1920p/12.5fps,
4MP:1440p/30fps, 4MP:1440p/25fps,3MP:1536p/30fps,3MP:1536p/25fps,1080p/25fps,
1080p/30fps,720p/25fps, 720p/30fps, 720p/50fps, 720p/60fps,
AHD: 5MP:1920p/20fps, 5MP:1920p/12.5fps,4MP:1440p/30fps, 4MP:1440p/25fps,
3MP:1536p/30fps,3MP:1536p/25fps,1080p/25fps, 1080p/30fps, 720p/25fps, 720p/30fps
HD-CVI: 4MP:1440p/30fps,4MP:1440p/25fps,3MP:1536p/30fps,3MP:1536p/25fps,
1080p/25fps, 1080p/30fps, 720p/25fps, 720p/30fps
CVBS(1.0Vp-p, 75 Ω): 960H, D1
映像出力
CVBS出力 BNC×1(NTSC:704x480, 1.0Vp-p,75Ω)
※スポット(シーケンシャル)出力対応(指定したCHのみシーケンス表示可能)。メイン出力には対応していません。(映像調整機能のみ可能)
※CVBS出力で映像調整機能を使用する場合は、一度HDMI/VGAモニターを接続し、メニュー設定で切換操作が必要となります。また、CVBS出力で映像調整機能を使用している間は、HDMI/VGAモニターで録画装置の各種設定などは行えません。CVBS出力側で、メインモニターの切換操作が必要となります。
HDMI/VGA出力 VGAモニター出力(D-Sub 15pin)×1
解像度:1920 × 1080 / 60 Hz,1280 × 1024 / 60 Hz, 1280 × 720 / 60 Hz, 1024 × 768 / 60 Hz

※出荷時の設定は、1280×1024(60Hz)となっています。

※プログレッシブスキャンに対応していないモニターでは表示できません。

HDMIモニター出力×1
解像度4K (3840 × 2160) / 30 Hz,2K(2560×1440) / 60Hz, 1920 × 1080 / 60 Hz,
1280 × 1024 / 60 Hz, 1280 × 720 / 60 Hz, 1024 × 768 / 60 Hz

※出荷時の設定は、1280×1024(60Hz)となっています。

※プログレッシブスキャンに対応していないモニターでは表示できません。

録画解像度 8MP(HD-TVIのみ)5MP(HD-TVI/AHDのみ)/4MP/3MP(2048×1536p)/1080p/720p/960H/D1
/VGA/CIF
フレームレート メインストリーム:8MP(8fps)(HD-TVIのみ);5MP(12fps)(HD-TVI/AHDのみ)
;4MP(15fps);3MP(18fps);1080p/720p/960H/D1/VGA/CIF(30fps)
サブストリーム:960H/D1/CIF(30fps)
ビットレート 32 Kbps~10 Mbps
ストリーム形式 映像 / 映像&音声
再生解像度 8MP/5MP/4MP/3MP/1080p/720p/960H/D1/VGA/CIF
同時再生CH 16CH
音声入力
圧縮方式 G.711u
音声入力 RCA×4 (2.0 Vp-p, 1 KΩ)
音声出力
音声出力 RCA×1(Linear, 1kΩ)(双方向音声対応)/HDMI
音声ビットレート 64kbps
IPカメラ
CH数 8CH(ONVIF2.4) ※Enhanced IPモード:IPカメラ×32CH
録画解像度 8MP/6MP/5MP/4MP/3MP/1080p/720p/960H/D1/VGA/CIF
フレームレート IPカメラのフレームレート設定に従います。(最大30fpsまで)
機能
録画モード 手動,スケジュール(常時・モーション・イベント・アラーム)
録画画質 6段階で選択可能
再生速度

再生×1~×256、逆再生×1~×8、一時停止、30秒戻す/30秒進む、1日戻し/1日送り

画面表示 1/4/6/8/9/16/25分割画面
デジタルズーム 画面上を自由選択で拡大
スケジュール録画 1週間(日,月,火,水,木,金,土)
アラーム プリアラーム5~30秒/ポストアラーム5~300秒
モーション検知 6段階感度, 22×15グリッド
ネットワーク
P2P スマートフォン(iPhone,iPad/Android)の専用アプリでQRコード読み取り接続対応
IPカメラ

専用IPカメラ対応(別売)

対応プロトコル TCP/IP, PPPoE, DHCP, Hik-connect Cloud P2P,DNS, DDNS, NTP, SMTP, SADP, NFS, iSCSI,
UPnP™, HTTPS,ONVIF
遠隔制御

Internet Explorer (ActiveX9.0以降)、CMSソフトウェア(無料)、
スマートフォン(iPhone,iPad/Android)

ハードディスク
ストレージ SATA HDD×2
外部入出力端子
ネットワーク RJ45×1,10/100/1000 Mbps
USB 前面:USB×1(USB 2.0) / 背面:USB×1(USB 3.0)
リモコン 付属(単4電池別売)
アラーム入力 16CH(N.O./N.C.)
アラーム出力 リレー出力4CH(N.O.)
接点容量:AC 125V/0.5A, DC 30V/1A
シリアルポート RS-485(半二重)
その他
電源入力 AC100V 50/60Hz ,(DC 12V/5A付属ACアダプター,4pinプラグ仕様)停電時自動復旧機能
動作温度 -10 ºC ~+50 ºC
動作湿度 10% ~ 90%
寸法 380 × 320 × 48 mm
質量 約2.0 kg(HDD未装着時)
付属品 (1)ACアダプター (2)電源ケーブル (3)マウス (4)リモコン
(5)ハードディスク取付ネジ(本体内蔵) (6)取扱説明書 (7)保証書(3年間)
