HD-TVI AHD 4CH DVR（AP-EG04RS）
|
|
4CH 防犯カメラ用デジタルレコーダー【AP-EG04RS】録画フレームレートの詳細ページTOPへ戻る▲
| 対応信号 | 入力解像度 | 録画解像度 | 入力CH数 |
録画fps(1秒あたりのフレームレート) 4CH接続時の最大fps/1CH接続時の最大fps |
| HD-TVI AHD HD-CVI |
8MP/15fps 8MP_LITE/30fps | 3840×2160p 1920×2160p | 4 | 7fps/15fps 15fps/30fps |
|
HD-TVI AHD HD-CVI |
5MP/12fps 5MP/20fps |
2592×1944p | 4 |
12fps/12fps 12fps/20fps |
| HD-TVI AHD HD-CVI | 4MP/15fps 4MP/30fps | 2592×1520p | 4 |
15fps/15fps 15fps/30fps |
| HD-TVI AHD HD-CVI | 3MP/30fps | 2018×1524p | 4 | 30fps/30fps |
| HD-TVI AHD HD-CVI | 2MP/30fps | 1920×1080p | 4 | 30fps/30fps |
| HD-TVI AHD HD-CVI | 1MP/30fps | 1280×720p | 4 | 30fps/30fps |
| CVBS | 41/52万画素 | 960H/D1 | 4 | 120fps (4×30fps) |
| IP(ONVIF) | 8MP 6MP 5MP 4MP 3MP 2MP 1MP | 3840×2160p 3072×2048p 2560×1920p 2688×1520p 2048×1536p 1920×1080p 1280×720p |
4 | 120fps (4×30fps) |
4CH 防犯カメラ用デジタルレコーダー【AP-EG04RS】の特徴ページTOPへ戻る▲
|
4CH 防犯カメラ用デジタルレコーダー【AP-EG04RS】録画可能日数の目安表ページTOPへ戻る▲
 |

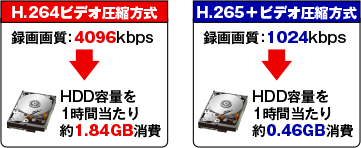

本製品(AP-EG04RS)は、従来のH.264ビデオ圧縮形式に比べ約4倍の長時間録画を実現する、H.265+ビデオ圧縮方式に対応しています。 録画可能日数の目安表(PDF形式)では、撮影シーン(画質)を高・中・低の3段階に分類※し、録画解像度と各フレームレート(fps)の組み合わせに適した推奨ビットレート設定時の、録画可能日数(目安)を記載しています。 ※画質・高:駅・交差点・広場などで多数の人や車の動きや、変化が豊富な撮影場所、画質・中:ロビー・受付や校庭・駐車場など中程度の人や車の動きがある撮影場所、画質・低:階段や倉庫、会議室などあまり動きがなく、変化があまりない撮影場所。 ■防犯カメラを1台接続し、録画装置に2TBの内蔵ハードディスクを搭載している場合、各フレームレート(fps)での推奨ビットレート設定に基づいた録画時間(日数)を記載しています。 ■防犯カメラを2台接続した場合は録画日数が1/2に、4台接続した場合は録画日数が1/4に減少します。 ■搭載ハードディスクが4TBハードディスクの場合はこの表の2倍の録画日数となります。 ※5MPのカメラを接続した場合、カメラ側で設定可能な最大フレーム数(20fps)を超える設定を録画装置側で行うことはできません。 ※ビデオ圧縮方式はH.265+となります。 ※あくまでも目安としての参考日数となりますので、使用する監視カメラや撮影する被写体によって録画日数は変化します。 予めご了承ください。
|
4CH 防犯カメラ用デジタルレコーダー【AP-EG04RS】製品仕様ページTOPへ戻る▲
| TV方式 | NTSC/(PAL) | |
| 信号方式 | AHD/HD-TVI/HD-CVI/CVBS/IPカメラ(ONVIF2.0～2.4) | |
| 圧縮方式 | H.265+/H.265/H.264(映像)/G726,G711,u/a IMA_ADPCM(音声) | |
| ライブ監視 フレームレート (アナログ) ※4CH合計 |
960H/D1(CVBS) | 120fps(100) |
| 1280×720p(1MP) | 120fps(100) | |
| 1920×1080p(2MP) | 120fps(100) | |
| 2018×1524p(3MP) | 120fps(100) | |
| 2592×1520p(4MP) | 120fps(100) | |
| 2592×1944p(5MP) | 120fps(100) | |
| 3840×2160p(8MP) | 120fps(100) | |
| 録画/再生 フレームレート (アナログ) ※4CH合計 |
960H/D1(CVBS) | 120fps(100) |
| 1280×720p(1MP) | 120fps(100) | |
| 1920×1080p(2MP) | 120fps(100) | |
| 2018×1524p(3MP) | 60fps(48) ※1CH最大30fps | |
| 2592×1520p(4MP) | 60ps(48) ※1CH最大30fps | |
| 2592×1944p(5MP) | 48fps(40) ※1CH最大20fps | |
| 3840×2160p(8MP) | 30fps(24) ※1CH最大15fps | |
| 録画/再生 フレームレート (専用IPカメラ) ※4CH合計 |
960H/D1 | 120fps(100) |
| 1280×720p(1MP) | 120fps(100) | |
| 1920×1080p(2MP) | 120fps(100) | |
| 2018×1524p(3MP) | 120fps(100) | |
| 2592×1520p(4MP) | 120fps(100) | |
| 2592×1944p(5MP) | 120fps(100) | |
| 3840×2160p(8MP) | 120fps(100) | |
| 映像入力 | 入力数 | ×4(BNC) |
| 解像度 | 3840×2160, 2592×1944, 2592×1520, 2018×1524 ,1920×1080, 1280×720, 944×480, 704×480, 352×240 |
|
| 音声 | 入力 | ×4(RCA) |
| 出力 | ×1(RCA) | |
| ネットワーク帯域 (ADMIN1アカウント接続時) |
最大50Mbps (各チャンネル/メインストリーム: 6 Mbps + サブストリーム: 1 Mbps) |
|
| モニター出力 | HDMI | ×1 3840×2160/30p, 2560×1440/60p, 1920×1080/60p, 1280×720/60p, 1280×1024/60p, 1440×900/60p, 1366×768/60p, 1024×768/60p, 800×600/60p ※出荷時の設定は、1920×1080(60p)となっています。 ※プログレッシブスキャンに対応していないモニターでは表示できません。 ※HDMI出力は音声出力に対応しています。 |
| VGA | ×1 1920×1080/60p, 1280×720/60p, 1280×1024/60p, 1440×900/60p, 1366×768/60p, 1024×768/60p, 800×600/60p |
|
| CVBS | ×1(BNC) ※メイン出力対応。スポット(シーケンシャル)出力には対応していません。 | |
| 録画モード | 常時録画, イベント録画, スケジュール録画 | |
| 録画画質 | 10段階で選択可能 | |

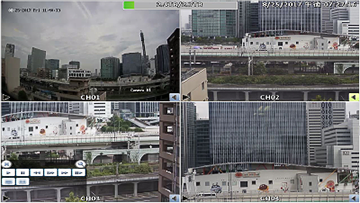

| 画面表示 | 単画面/4分割/PIP/オートシーケンス | |
| デジタルズーム | 2～32倍 | |

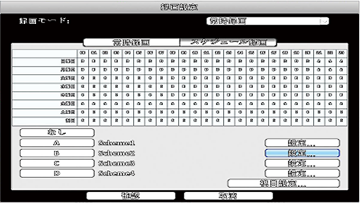

| スケジュール録画設定 | 1週間(日,月,火,水,木,金,土,祝日) | |
| ストレージ | SATA HDD×1(容量:2TB/4TB) | |
| USBポート | USB2.0 前面×1、背面×1 | |
| PTZ&同軸制御 | RS-485(Pelco-D/P,etc.) ※UTC対応 | |
| イベント | モーション検知(感度100レベル)/ビデオロス検知/システム異常 |
|
| イベント数 | 最大10000イベント |
|
| プリアラーム | 1～5秒 | |
| ポストアラーム | 1～100秒 | |

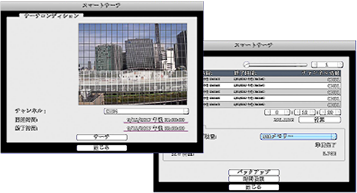

| 検索再生 | 日時/イベント/スマートサーチ | |
| 再生速度 | 1/16, 1/8, 1/4, 1/2, ×1, ×2, ×4, ×8, ×16 | |
| バックアップ | USB×1(USB 2.0):(M4V形式) ネットワーク:(MP4形式) |
|
| ネットワーク | 端子 | RJ-45(10M/100M) |
| 遠隔監視 | iWatch DVR(無料) / iCMSPro(無料) / Web (Internet Explorer (ActiveX9.0以降) SoCatch(無料:Android/iPhone,iPad)※最新iOS11にも対応済み |
|
| 同時接続者数 | Admin1人+10人 | |
| プロトコル | TCP/IP, SMTP, HTTP, DHCP, PPPoE(ADSL), NTP, ONVIF2.0～2.4 , DDNS(無料サービスあり) |
|
| 電源 | AC100V 50/60Hz, (DC12V/3A付属ACアダプター) 停電時自動復旧機能 | |
| 動作湿度 | 10～80%(RH) | |
| 動作温度 | 5℃～40℃(結露なきこと) | |
| 寸法(mm) | 280(W) x 51(H) x 203(D) | |
| 重量 | 約1kg(HDD未装着時) | |
| 付属品 | ACアダプター(DC12V/3A), 電源ケーブル, マウス, リモコン(単4電池×2は付属していません),取扱説明書, 保証書(3年間)   | |
| 【備考】 ・本製品の仕様、外観は改善・改良の為予告なく変更になる場合がございます。 ・ROOKERは、有限会社エムエムネットワークシステムの登録商標です。 ・「iPhone」は、Apple Inc.の商標です。 iPhone商標は、アイホン株式会社のライセンスに基づき使用されています。 ・「Xperia」は、Sony Ericsson Mobile Communications ABの商標または登録商標です。 ・「Android」は、Google Incの商標または登録商標です。 ・「Intel、インテル、Intel ロゴ、Intel Inside、Intel Inside ロゴ、Centrino、Centrino Inside、IntelvPro、 Intel vPro ロゴ、Celeron、Celeron Inside、Intel Core、Core Inside、Pentium、PentiumInside、vPro InsideXeon Xeon Inside 」は、アメリカ合衆国およびその他の国における Intel Corporationの商標です。 ・「Microsoft、MS-DOS、Windows、Windows2000、WindowsXP、Windows Server2003、WindowsVista(32/64bit)、Windows7、WindowsNT、Windows Server、SQL Server」は米国Microsoft Corporationの米国およびその他の国における商標または登録商標または商品名称です。 ・「Adobe、Adobeロゴ、Acrobat」は、Adobe Systems Incorporated (アドビシステムズ社)の商標です。 ・「AMD、AMD Turion、AMD Athlon 、 AMD Sempron、ATI 、 RADEON 」 は、Advanced Micro Devices,Incの商標です。 | ||
