HD-TVI AHD 4CH DVR

HD-TVI AHD 4CH DVR（AP-EG04X2）

2MP 4CH合計 60fps録画

本製品は販売終了しました。

後継機種は、同一シリーズのAP-EG04RS2になります。

最大500万画素 TVI/AHD/CVBS アナログ防犯カメラの録画に対応した、業務用4CHデジタルビデオレコーダー。

「H.265+」ビデオ圧縮に対応。従来機種(H.264)と比較して約4倍の録画効率を実現。

米国国防権限法 NDAA に準拠した最新のアナログ防犯カメラ用録画機(EGシリーズ)です。

●AP-EG04X2の録画性能

【最大録画フレームレート】
※4CH合計
・CVBS:(D1/960H)/120ips
・1MP: 720p/120fps
・2MP:1080p/60fps
・4MP:1440p/28fps
・5MP:1944p/24fps

●AP-EG04X2の主な特長

・常時/モーション/スケジュール録画
・日時、カレンダー、スマート再生
・HDMI 1080@60p/VGA出力
・音声入力(4CH)/出力(1CH)
・USBメモリーバックアップ
・自動上書き機能
・停電時自動復旧機能
・遠隔監視
　OS:Windows 8/10/11
　Edge(V.75以上)
　Chrome(V.65以上)
　Firefox(V.65以上)
　OS:Mac 10.8以上
　スマートフォン:(iOS/android)
・CMS遠隔監視ソフト(最大64分割)
・UTC同軸制御(AHD/TVI)
・デジタルズーム
・ROOKER IPカメラ対応
・P2P対応(無料)
　(サーバー設置場所:台湾)
・DDNS対応(無料)
　(サーバー設置場所:台湾)

◆返品について◆

製品出荷後の初期不良以外の返品は
一切受け付けて
おりません。

→詳細はこちら

▼4CH 防犯カメラ用デジタルレコーダー【AP-EG04X2】録画フレームレートの詳細
▼ 録画フレームレート比較
▼ 4CH 防犯カメラ用デジタルレコーダー【AP-EG04X2】の特徴
▼【H.265+映像圧縮方式のデジタルレコーダーのメリット】

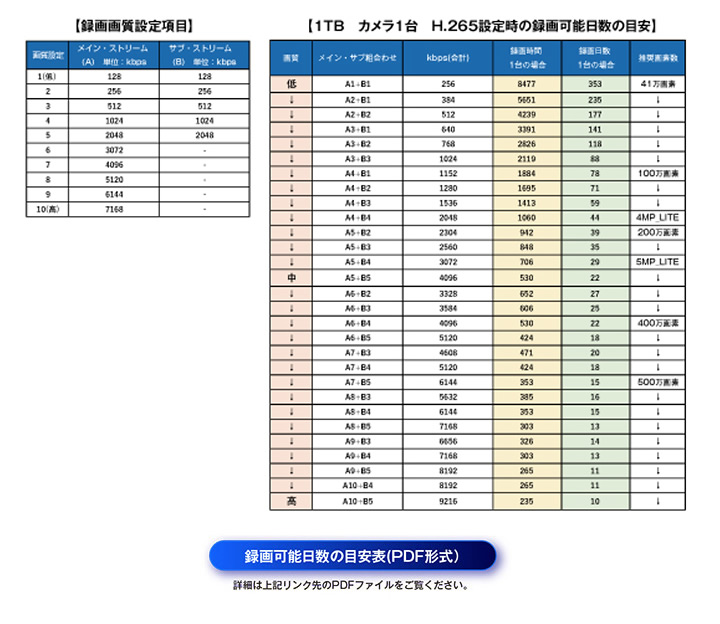

▼4CH 防犯カメラ用デジタルレコーダー【AP-EG04X2】録画可能日数の目安表
▼ 4CH 防犯カメラ用デジタルレコーダー【AP-EG04X2】製品仕様

4CH 防犯カメラ用デジタルレコーダー【AP-EG04X2】録画フレームレートの詳細ページTOPへ戻る▲

対応信号	対応フレームレート	録画解像度	入力CH数	録画fps(1秒あたりのフレームレート) 4CH接続時の最大fps/1CH接続時の最大fps
TVI AHD	5MP/12.5fps 5MP/20fps	2560×1920p 1280×1920p(5MP_LITE)	4	6fps/12fps 10fps/20fps
TVI AHD CVI	4MP/15fps 4MP/30fps	2560×1440p 1280×1440p(4MP_LITE)	4	7fps/15fps 15fps/30fps
TVI AHD CVI	2MP/30fps	1920×1080p	4	15fps/30fps
TVI AHD CVI	1MP/30fps	1280×720p	4	30fps/30fps
CVBS	41/52万画素	960H/D1	4	30ips/30ips
IP(専用IPカメラ)	4MP 3MP 2MP 1MP	2560×1440p 1920×1536p 1920×1080p 1280×720p	4	マルチ画面:VGA 120fps (4×30fps) 単画面:30fps

※対応フレームレートと異なる信号を入力した場合、正常な映像が表示されません。

録画フレームレート比較ページTOPへ戻る▲

※録画・再生フレームレート比較の動画画面が表示されない場合はこちら

4CH 防犯カメラ用デジタルレコーダー【AP-EG04X2】の特徴ページTOPへ戻る▲

EGGシリーズならではの判りやすいメニュー画面を継承

AHD/TVI/CVI/CVBS 4CHデジタルレコーダー【AP-EG04X2】は見やすく使いやすいメニュー表示を実現。

AHD/TVI/CVI/CVBS 4CHデジタルレコーダー【AP-EG04X2】は、視覚的に分かりやすく、操作しやすい大きなアイコン表示で、初心者や年配の方々にも安心してご使用いただけます。

米国国防権限法NDAAに準拠(2022年6月1日時点)した本製品は、従来のアナログ対応デジタルレコーダーEGG/EGシリーズのメニュー画面(GUI)とソフトウェアを踏襲し、Super EGGやWhite
EGGシリーズ、EGシリーズを導入済みのお客様や施工業者様であれば、スムーズな入れ換えが可能です。

H.265+ビデオ圧縮方式に対応し、録画データ量を削減

AHD/TVI/CVI/CVBS
4CHデジタルレコーダー【AP-EG04X2】は、H.265ビデオ圧縮方式に対応。従来のH.264ビデオ圧縮方式に比べ、画質を損なうことなく約4倍の圧縮効率で録画することが可能です。

高解像度に対応した防犯カメラでも、効率良く録画を行うことができるため、HDD容量の節約のみならず導入コストの削減にもつながります。

1時間単位で柔軟な録画スケジュールの設定を実現

AHD/TVI/CVI/CVBS 4CHデジタルレコーダー【AP-EG04X2】は、撮影シーンに合わせて綿密な録画スケジュールを設定することができます。

AHD/TVI/CVI/CVBS
4CHデジタルレコーダー【AP-EG04X2】は、各曜日1時間単位で4種類のスケジュール設定を各CHごとに割り当て可能。

さらに、モーション検知録画と常時録画を、撮影シーンごとに自由に組み合わせて録画予約することができるので、録画容量の節約や効率よい監視業務を実現できます。

Windows PC、スマートフォン遠隔監視に対応

AHD/TVI/CVI/CVBS 4CHデジタルレコーダー【AP-EG04X2】は、ネットワーク経由の遠隔ライブ監視・録画再生に対応しています。

ネットワーク経由でブラウザから本製品に接続すると、ブラウザ上でiWatch
DVRプログラムを利用することができ、DVR本体画面と同じGUIメニューで遠隔監視を行うことができます。パソコンを変更した時でも、ソフトウェアのインストールが容易なので柔軟な管理が可能です。

従来のネットワーク監視機能に加えて、スマートフォン(iPhone/Android)を利用して外出先から遠隔ライブ監視、または遠隔で再生を行うことが可能です。QRコードを利用したP2P(簡易接続)にも対応し、また電動ズーム機能に対応した監視カメラ(※UTC対応)ではスマートフォンから遠隔で操作することも可能です。

QRコードによる、P2P接続(遠隔監視)

AHD/TVI/CVI/CVBS 4CHデジタルレコーダー【AP-EG04X2】は、カメラの電動ズーム機能やOSDメニュー操作を行うUTC機能に対応。

スマートフォン(Android/iPhone/iPad)から遠隔監視や録画映像の再生を行う場合、QRコードを読み取るだけで簡単に接続することが可能です。

パソコン(ブラウザ)からも遠隔監視や録画再生、設定を行う場合、P2P(QRコードの下に表示された英数字の羅列を入力するだけで簡単に接続が可能です。

導入時に敷居の高いルーターの設定なしに、遠隔監視や録画映像の再生を行うことが可能です。

P2Pサーバー設置場所:台湾(台北)

最大で5メガピクセルのライブ監視・録画再生を実現

AHD/TVI/CVI/CVBS 4CHデジタルレコーダー【AP-EG04X2】は、最大解像度5メガピクセルのライブ監視・録画再生を実現しています。

最大500万画素(2592×1920)解像度のAHD/TVI/CVI 監視カメラに対応、デジタルズームによる映像の拡大表示を行った場合にも、細部にわたって精緻な映像を提供します。

※5MPは12.5fps、4MPは15fps入力のみ対応しています。それ以外のfpsで入力した場合、5MP_Lite、4MP_Lite解像度で録画されます。

また、任意のチャンネルに専用のネットワークカメラを接続し、同軸カメラと混在して各CHに表示、および録画することが可能です。

スマートサーチ機能で素早く目的の映像を検索

AHD/TVI/CVI/CVBS 4CHデジタルレコーダー【AP-EG04X2】は、最大解像度8メガピクセルのライブ監視・録画再生を実現しています。

本録画機はスマートサーチ機能を搭載し、録画映像の検索・再生時に、映像の特定の場所で発生した動き(モーション)を検出した結果をイベントリストの一覧に表示して再生することができます。

UTC(AHD/TVI)機能を搭載

本製品へUTC機能に対応したAHDおよびTVI 監視カメラを接続した場合、本製品と接続したモニターの画面上の操作画面からカメラの電動ズームや、各種機能の設定を行うことができます。

設置後の機能変更や画質調整時においても、迅速・簡単・安全に対応することができます。

※本製品に搭載されているUTC機能は他社メーカー製のUTC機能に対応した監視カメラとの動作を保証しているものではありません。

【H.265+映像圧縮方式のデジタルレコーダーのメリット】ページTOPへ戻る▲

4CH 防犯カメラ用デジタルレコーダー【AP-EG04X2】録画可能日数の目安表ページTOPへ戻る▲

4CH 防犯カメラ用デジタルレコーダー【AP-EG04X2】製品仕様ページTOPへ戻る▲

TV方式		NTSC/(PAL)
信号方式		AHD/TVI/CVI/CVBS/IPカメラ(専用IPカメラ)
圧縮方式		H.265+/H.265/H.264(映像)/G726,G711,u/a IMA_ADPCM(音声)
カメラ入力 (アナログ) 1CHあたり	960H/D1(CVBS) (944×480, 704×480)	30ips(25)
	1280×720p(1MP)	30fps(25)
	1920×1080p(2MP)	30fps(25)
	2560×1440p(4MP)	15fps(12) ※4MP@30fpsを入力した場合の録画解像度は、4MP_LITE(1280x1440)。
	2560×1944p(5MP)	12.5fps(10) ※5MP@20fpsを入力した場合の録画解像度は、5MP_LITE(1280x1920)。
録画/再生フレームレート (アナログ) 4CH合計	960H/D1(CVBS) (960×480, 640×360)	120ips(100)　※1CH最大30ips
	1280×720p(1MP)	120fps(100)　※1CH最大30fps
	1920×1080p(2MP)	60fps(50)　※1CH最大30fps
	2560×1440p(4MP)	30fps(25)　※1CH最大15fps
	2560×1920p(5MP)	24fps(20)　※1CH最大12fps
ネットワークカメラ (専用IPカメラ)	ネットワーク帯域 (ADMIN1アカウント接続時)	最大40Mbps メインストリーム: 6Mbps + サブストリーム: 1Mbps)
	単一chライブ&再生 (アナログカメラ入力なし)	最大4MP@ 30fps
	複数chのライブ&再生 (アナログカメラ入力なし)	VGA解像度 (4×30fps)
映像	入力	×4(BNC)
音声	入力	×4(RCA)
	出力	×1(RCA)
モニター出力	HDMI(メイン)	×1 1920×1080/60p, 1280×1024/60p, 1024×768/60p ※工場出荷時の設定:1920×1080(60p) ※HDMI出力は音声出力に対応しています。
	VGA(メイン)	×1 1920×1080/60Hz, 1280×1024/60Hz, 1024×768/60Hz ※工場出荷時の設定:1920×1080(60Hz)
	CVBS	×1(BNC)
録画モード		常時録画,　イベント録画,　スケジュール録画
録画画質		10段階で選択可能
画面表示		単画面/4分割/オートシーケンス
デジタルズーム		2～5倍
スケジュール録画設定		1週間(日,月,火,水,木,金,土,祝日)
ストレージ		SATA HDD×1(容量:2TB/4TB)
USBポート		USB2.0　前面×1、背面×1
PTZ同軸制御		RS-485(Pelco-D/P,etc.)　※UTC対応
イベント		モーション検知(感度100レベル)/ビデオロス検知/システム異常
イベント数		最大10000イベント
プリアラーム		1～5秒
ポストアラーム		1～100秒
検索再生		日時/イベント/スマートサーチ
再生速度		1/16, 1/8, 1/4, 1/2, ×1, ×2, ×4, ×8, ×16
バックアップ		USB×1(USB2.0):(M4V形式) ネットワーク:(MP4形式)
ネットワーク	端子	RJ-45(10M/100M)
	遠隔監視	【iWatch DVR(無料) / iCMSPro(無料) /SoCatch(無料)】 WINDOWS 8/10/11 , Edge(V.75)以上, Chrome(V.65)以上, Firefox(V.65)以上 SoCatch(無料:Android6.0/iPhone, iPad iOS8.0以上) ※MACはブラウザChrome(V.65)以上, Firefox(V.65)以上
	同時接続者数	Admin1人+10人
	プロトコル	TCP/IP, SMTP, HTTP, HTTPS, DHCP, PPPoE(ADSL), NTP, DDNS(無料サービスあり)
電源		AC100V 50/60Hz, (DC12V/3A付属ACアダプター) 停電時自動復旧機能
動作湿度		10～80%(RH)
動作温度		0℃～55℃(結露なきこと)
寸法(mm)		280(W) x 51(H) x 203(D)
重量		約1kg(HDD未装着時)
付属品		ACアダプター(DC12V/3A), 電源ケーブル, マウス, リモコン(単4電池×2は付属していません),取扱説明書, 保証書(3年間)
【備考】・本製品の仕様は改善・改良のため予告なく変更になる場合がございます。・本製品の価格には、配送・設置調整費、工事費、使用済み商品の引き取り費用は含まれておりません。・ROOKERは、有限会社エムエムネットワークシステムの登録商標です。・「iPhone」は、Apple Inc.の商標です。iPhone商標は、アイホン株式会社のライセンスに基づき使用されています。・「Xperia」は、Sony Ericsson Mobile Communications ABの商標または登録商標です。・「Android」は、Google Incの商標または登録商標です。・「Intel、インテル、Intel ロゴ、Intel Inside、Intel Inside ロゴ、Centrino、Centrino Inside、IntelvPro、 Intel vPro ロゴ、Celeron、Celeron Inside、Intel Core、Core Inside、Pentium、PentiumInside、vPro InsideXeon Xeon Inside 」は、アメリカ合衆国およびその他の国における Intel Corporationの商標です。・「Microsoft、MS-DOS、Windows、Windows2000、WindowsXP、Windows Server2003、WindowsVista(32/64bit)、Windows7、WindowsNT、Windows Server、SQL Server」は米国Microsoft Corporationの米国およびその他の国における商標または登録商標または商品名称です。・「Adobe、Adobeロゴ、Acrobat」は、Adobe Systems Incorporated (アドビシステムズ社)の商標です。・「AMD、AMD Turion、AMD Athlon 、 AMD Sempron、ATI 、 RADEON 」は、Advanced Micro Devices,Incの商標です。
