HD-TVI ワンケーブルカメラ（AI-ML120_VP）
500万画素屋外仕様のワンケーブルドーム型カメラ【AI-ML120_VP】は、別売の専用電源重畳ユニット間を1本の同軸ケーブル(5C-2V)で配線するだけで防犯カメラの電源供給と映像信号を伝送することができます。
F値1.0の明るい単焦点レンズ(f=2.8mm)とホワイトライトのダブル効果で夜間暗闇でも証拠能力の高いカラー映像を提供します。
防犯カメラの各種機能設定はUTC(TVI)機能に対応した録画機器から行います。
【200/400/500万画素】
【アナログ信号出力】
・TVI 2MP/30fps
・TVI 4MP/30fps
・TVI 5MP/20fps
【専用電源重畳ユニット】
4CH AI-L42R / 8CH AI-L82R |
|
◆返品について◆
製品出荷後の初期
不良以外の返品は
一切受け付けて
おりません。
→詳細はこちら
|

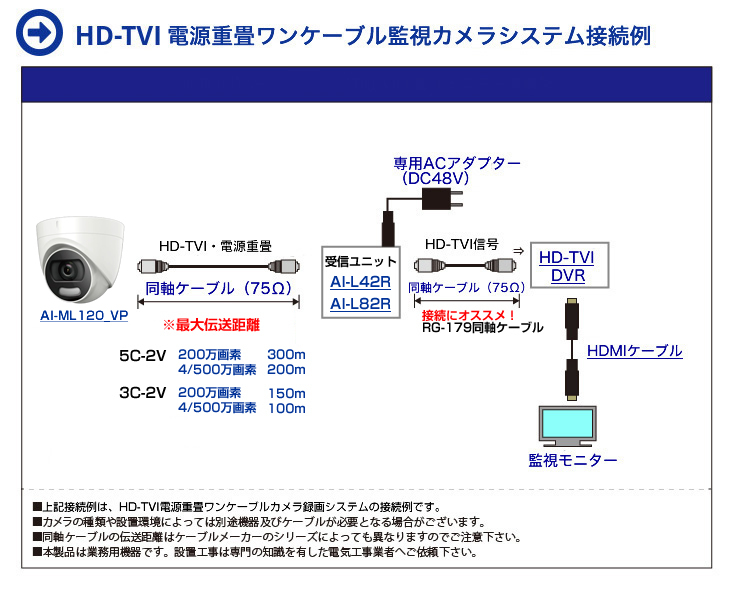

TVI(アナログ) 500万画素 屋外ホワイトライト ワンケーブルドーム型監視カメラ 【AI-ML120_VP】は、受信ユニット側にAI-L42R/AI-L82Rを接続することにより、同軸ケーブル1本でTVI (2MP:1080p)信号を最大300m(5C-2V使用時)※まで伝送を行うことが可能です。
各種同軸ケーブルと、映像解像度の組み合わせによる最大配線距離は下記のようになります。
【最大配線距離】
・同軸ケーブル 5C-2V
※解像度2MPの場合
AI-L42R/AI-L82R使用時:最大300m
※解像度4/5MPの場合
AI-L42R/AI-L82R使用時:最大200m |
・同軸ケーブル 3C-2V
※解像度2MPの場合
AI-L42R/AI-L82R使用時:最大150m
※解像度4/5MPの場合
AI-L42R/AI-L82R使用時:最大100m |
※未対応の類似電源重畳カメラと接続した場合、焼損、故障等の原因となりますので、誤って接続しないようにご注意下さい。
|
|

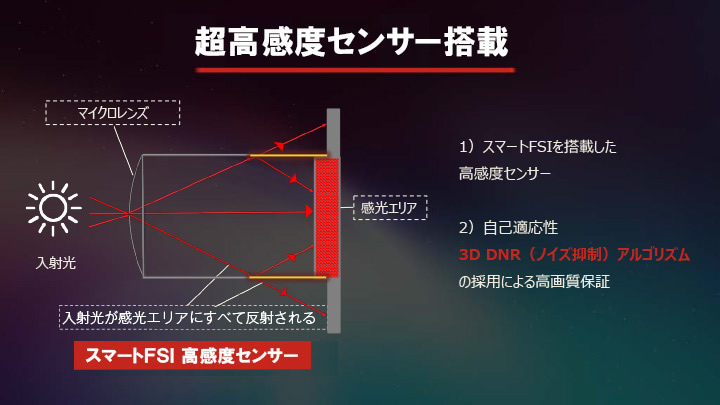

超高感度CMOSセンサを搭載し、低照度領域の撮影能力がさらにUPしました。最低照度(カラー:0.0005Lux/F1.0)
|
|

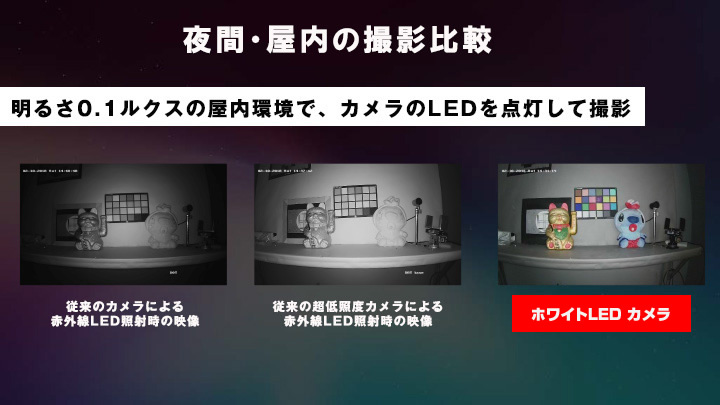

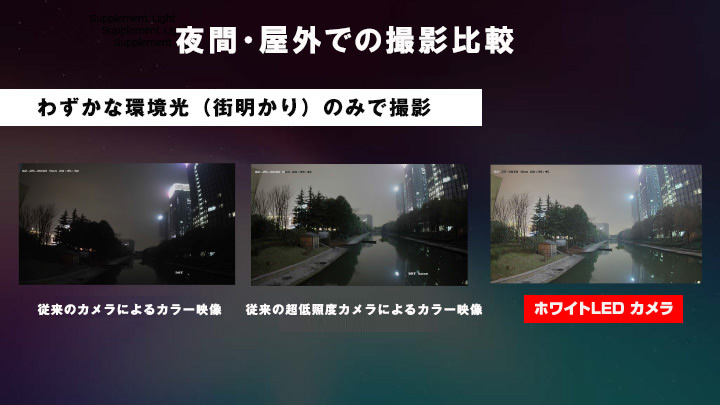

夜間暗くなると自動的にホワイトライト(スマートライト機能搭載)を照射して、昼夜問わず証拠能力の高いカラー映像を提供します。ホワイトライト最大到達距離約20m)。
|
|
逆光や明暗差のある被写体撮影に最大の効果を発揮する、ワイドダイナミックレンジ(最大130dB)機能を搭載。 |
|
本製品は単焦点レンズを搭載しています。設置後のレンズ画角調整は未対応です。
f=2.8mm/F1.0 (水平画角:99.7°)
|
|
本製品は高い防塵・防水性能の目安となる保護等級IP67に準拠しています。
|
|
| 映像素子 |
500万画素 progressive scan CMOSセンサ |
| 信号方式 |
NTSC/PAL |
| 走査方式 |
プログレッシブスキャン |
| 有効解像度 |
2560 (H) × 1944 (V) |
| フレームレート |
TVI: 5MP@20fps, 4MP@30fps/25fps, 1080p @ 30fps/@25fps※工場出荷時設定は4MP@30fpsです |
| 出力端子 |
電源・映像重畳(BNC)×1 |
| 最低照度 |
0.0005 Lux(F1.0, AGC ON), 0 Lux ( ホワイトライト ON) |
| シャッタースピード |
NTSC: 1/30秒 ～ 1/50,000秒 PAL: 1/25秒 ～ 1/50,000秒 |
| レンズ |
f=2.8mm/F1.0 |
| 水平視野角 |
99.7° |
| Day & Night |
カラー |
| 同期方式 |
内部同期 |
| WDR |
> 130 dB |
| ゲインコントロール |
AGC |
| ホワイトバランス |
ATW/MANUAL |
| プライバシーマスク |
ON/OFF(4エリア) |
| モーション感知 |
ON/OFF(4 エリア) |
| 逆光補正 |
WDR/GLOBAL/BLC/HLC/HLS |
| 2D & 3D DNR |
ON/OFF |
| ファンクション |
明るさ, 鏡像反転, スマートライト, アンチバンディング, 輪郭強調 |
| 動作温度 |
-40℃～60℃ |
| 動作湿度 |
90%以下 (結露なきこと) |
| 電源入力 |
・電源重畳受信ユニット(4CH:AI-L42R / 8CH:AI-L82R)、またはDC12V(±20%)
※電源重畳受信ユニット、またはACアダプター(DC12V)は別途必要。 |
| 保護等級 |
IP67準拠 |
| ホワイトライト照射距離 |
最大20m(AUTO/OFF) |
| 消費電力 |
最大4W |
| 同軸制御 |
UTC(TVI) |
| 外形寸法 |
φ109.82 mm × 85.56 mm |
| 重量 |
360g |

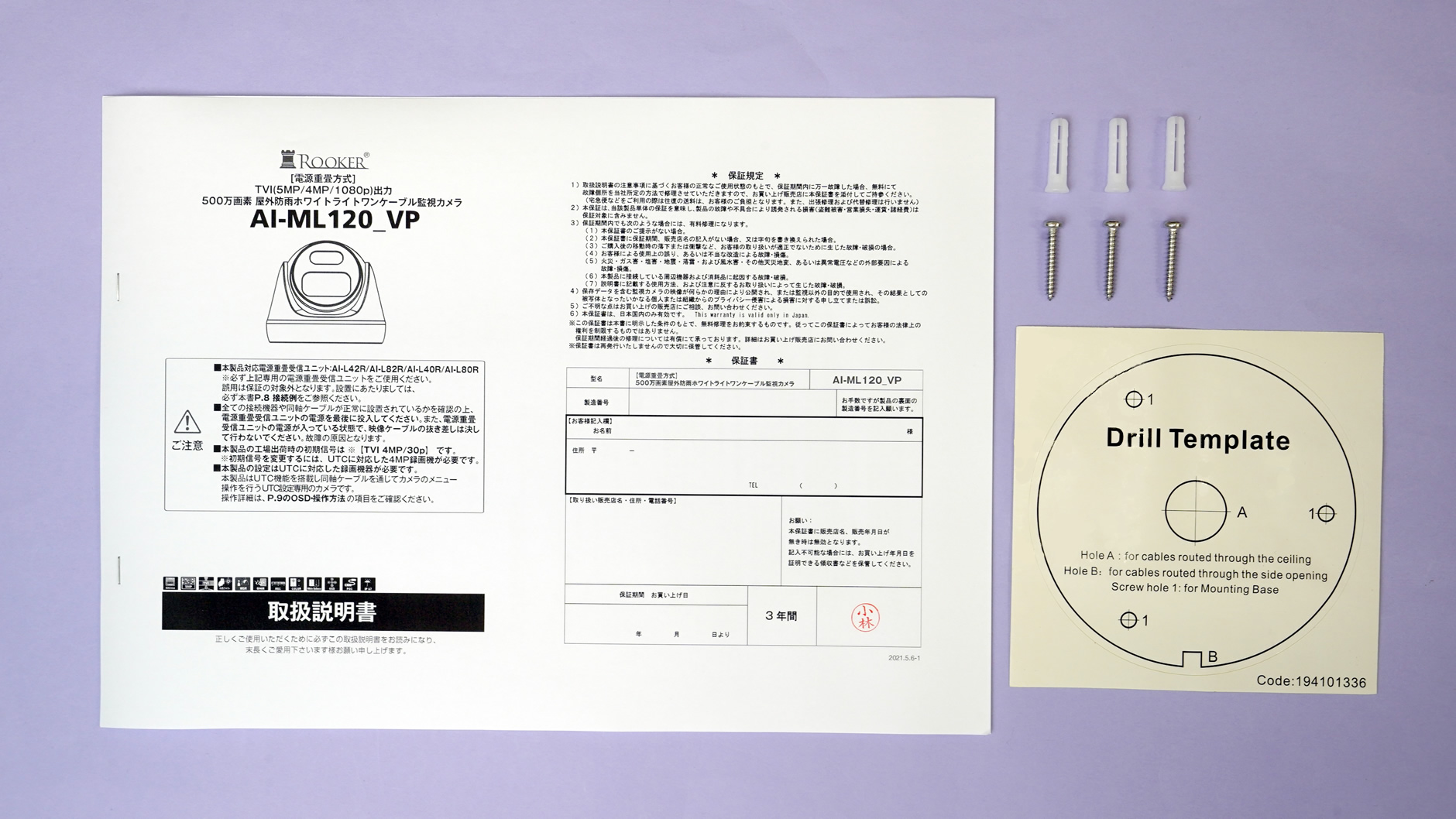

| 付属品 |
位置合わせシート,タッピングネジ×3,アンカープラグ×3,取扱説明書(保証書3年間)
 |
【備考】
・本製品は仕様で定める電源重畳受信ユニットや電源と接続しないで下さい。
・本製品の仕様、外観は改善・改良の為予告なく変更になる場合がございます。
・ROOKERは、有限会社エムエムネットワークシステムの登録商標です。 |
