HD-TVI AHD 16CH DVR

HD-TVI AHD 16CH DVR（AP-EG16RS2）

2MP 16CH合計 480fps録画

最大で8MP/15pのアナログ防犯カメラに対応した、業務用16CHデジタルビデオレコーダー。

「H.265+」ビデオ圧縮に対応。従来機種(H.264)と比較して録画効率が 最大で約4倍 アップしています。

16CHデジタルレコーダー【AP-EG16RS2】は、先行してリリースされた「AP-EG16X3」の上位に位置する新製品です。録画性能が2倍にパワーアップし、音声は8CH音声入力に対応しています。

本製品は、NDAA(米国国防権限法)に準拠し台湾工場で製造されたプロ向け仕様のモデルです。

●AP-EG16RS2 の録画性能

【最大録画フレームレート】
※16CH合計
・CVBS(D1/960H)/480ips
・1MP/480fps
・2MP/480fps
・4MP/240fps
・5MP/160fps
・8MP/120fps

●AP-EG16RS2の主な特長

・常時/モーション/スケジュール録画
・日時、カレンダー、スマート再生
・HDMI 4K 30p出力
・VGA 1080p 60出力
・音声入力(8CH)/出力(2CH)
・アラーム入力(16CH)
・アラーム出力(2CH)
・USBメモリーバックアップ
・自動上書き機能
・停電時自動復旧機能
・遠隔監視
　OS:Windows 8/10/11
　Edge(V.75以上)
　Chrome(V.65以上)
　Firefox(V.65以上)
　OS:Mac(V.10.8以上)
　スマートフォン(iOS/android)
・CMS遠隔監視ソフト(最大64分割)
・UTC同軸制御(AHD/TVI)
・デジタルズーム
・ROOKER IPカメラ対応
・P2P対応(無料)
　(サーバー設置場所:台湾)
・DDNS対応(無料)
　(サーバー設置場所:台湾)

【HDDの保証期間について】
以下HDD搭載モデルのHDD保証期間は 54か月 となります。
・12TBx2(24TB)
・16TBx2(32TB)
・20TBx2(40TB)
※それ以外のHDD搭載モデルにつきましてはHDDの保証期間は30か月となります。

★会員のお客様は、50%以上OFFの会員価格でご購入いただけます。

◆返品について◆

製品出荷後の初期不良以外の返品は
一切受け付けて
おりません。

→詳細はこちら

▼ 16CH 防犯カメラ用デジタルレコーダー【AP-EG16RS2】の特徴
▼【H.265+映像圧縮方式のデジタルレコーダーのメリット】
▼16CH 防犯カメラ用デジタルレコーダー【AP-EG16RS2】録画可能日数の目安表
▼16CH 防犯カメラ用デジタルレコーダー【AP-EG16RS2】製品仕様

16CH 防犯カメラ用デジタルレコーダー【AP-EG16RS2】の特徴ページTOPへ戻る▲

EGGシリーズ　NDAA(米国国防権限法)準拠モデル

AHD/TVI/CVI/CVBSアナログ信号対応 16CH防犯デジタルレコーダー【AP-EG16RS2】は、最大で8MP/15fpsのアナログ防犯カメラの入力に対応しています。

AHD/TVI/CVI/CVBS 16CHデジタルレコーダー【AP-EG16RS2】は、視覚的に操作しやすい大きなアイコン表示で、管理担当者の日常操作をサポートします。

また、アナログ対応デジタルレコーダーEGGシリーズのメニュー表示(GUI)を踏襲しているので、これまでEGGシリーズをご愛用のユーザー様は、よりスムーズに入れ換え・運用が可能です。

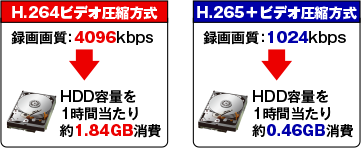

H.265+ビデオ圧縮方式に対応し、録画容量を飛躍的に節約

AHD/TVI/CVI/CVBSアナログ信号対応 16CH防犯デジタルレコーダー【AP-EG16RS2】は、H.265ビデオ圧縮方式に対応。従来のH.264ビデオ圧縮方式に比べ、画質を損なうことなく 約4倍の圧縮効率 を実現しました。

高解像度対応防犯カメラによる、高精細映像を効率よく録画することができるため、HDD容量の確保 のみならず 導入コストの削減 にも繋げることができます。

1時間単位で柔軟な録画スケジュールの設定を実現

AHD/TVI/CVI/CVBSアナログ信号対応 16CH防犯デジタルレコーダー【AP-EG16RS2】は、撮影シーンに合わせて綿密な録画スケジュールを設定することができます。

AHD/TVI/CVI/CVBSアナログ信号対応
16CH防犯デジタルレコーダー【AP-EG16RS2】は、各曜日1時間単位で4種類のスケジュール設定を各CHごとに割り当て可能。

さらに、モーション検知録画と常時録画を、撮影シーンごとに自由に組み合わせて録画予約することができるので、録画容量の節約や効率よい監視業務を実現できます。

Windows PCに加え、スマートフォンで外出先からの監視にも対応

AHD/TVI/CVI/CVBSアナログ信号対応 16CH防犯デジタルレコーダー【AP-EG16RS2】は、ネットワーク経由で遠隔ライブ監視・録画再生に対応しています。

ネットワーク経由でブラウザから本製品に接続すると、パソコン上でiWatch
DVRプログラムを利用することができ、ネットワークを利用してDVR本体画面と同じGUIメニューで遠隔監視を行うことができます。

管理用のパソコンを変更した時にも、ソフトウェアのインストールが容易なため円滑な管理業務を実現できます。

さらに、従来のネットワーク監視機能に加えて、スマートフォン(iPhone/Android)を使って外出先から遠隔ライブ監視・遠隔再生を行うことができます。PTZ機能搭載の監視カメラであれば、遠隔操作にも対応しています。

QRコードによる、P2P接続(遠隔監視)

AHD/TVI/CVI/CVBS 4CHデジタルレコーダー【AP-EG04X2】は、カメラの電動ズーム機能やOSDメニュー操作を行うUTC機能に対応。

スマートフォン(Android/iPhone/iPad)から遠隔監視や録画映像の再生を行う場合、QRコードを読み取るだけで簡単に接続することが可能です。

パソコン(ブラウザ)からも遠隔監視や録画再生、設定を行う場合、P2P(QRコードの下に表示された英数字の羅列を入力するだけで簡単に接続が可能です。

導入時に敷居の高いルーターの設定なしに、遠隔監視や録画映像の再生を行うことが可能です。

P2Pサーバー設置場所:台湾(台北)

最大で8MP/15fps信号出力のアナログ防犯カメラに対応

AHD/TVI/CVI/CVBSアナログ信号対応 16CH防犯デジタルレコーダー【AP-EG16RS2】は、最大のライブ監視・録画再生を実現しています。

※画面イメージは同シリーズの4CH仕様の例です。

最大で8MP/15fps)信号出力の防犯カメラの録画に対応。

高画素800万画素CMOSセンサーを搭載した防犯カメラならではの精緻な監視映像を録画することが可能です。

さらに、任意のチャンネルに専用IPカメラを接続し、より自由な構成による録画監視システムの提案を実現しました。

対応信号規格	入力解像度	録画解像度	入力CH数	(1秒あたりの最大録画フレームレート) CHあたり/1CH接続時
TVI AHD CVI	8MP/15fps	3840×2160p	16	7.5(7)fps/15fps
TVI AHD	5MP/12.5fps 5MP/20fps	2560×1920p	16	6fps/12fps 10fps/20fps
TVI AHD CVI	4MP/15fps 4MP/30fps	2560×1440p	16	7.5(7)fps/15fps 15fps/30fps
TVI AHD CVI	2MP/30fps	1920×1080p	16	15fps/30fps
TVI AHD CVI	1MP/30fps	1280×720p	16	30fps/30fps
CVBS	41/52万画素	960H/D1	16	30ips/30ips
IP(専用IPカメラ)	8MP 4MP 3MP 2MP 1MP	3840×2160p 2560×1440p 1920×1536p 1920×1080p 1280×720p	16	マルチ画面:VGA 480fps (16×30fps) 単画面:30fps

※対応フレームレートと異なる信号を入力した場合、正常な映像が表示されません。

映像ケーブルを通じて、カメラの遠隔設定が可能なUTC機能を搭載

AHD/TVI/CVI/CVBSアナログ信号対応 16CH防犯デジタルレコーダー【AP-EG16RS2】は、カメラの電動ズーム機能やOSDメニュー操作を行うUTC機能に対応。

本製品へUTC機能に対応したAHDおよびTVI 監視カメラを接続した場合、デジタルレコーダー側から映像ケーブルを通じてカメラの電動ズーム機能や、OSDメニューによる各種設定を遠隔操作することができます。

設置後の再調整やメンテナンス時においても、迅速・簡単・安全に対応することができます。

中央集中管理ソフト(CMS)ソフトウェア(無料)

中央集中管理ソフトウェア(以下CMS)は、インターネットを利用して複数の拠点にそれぞれ設置した「AP-EG」シリーズのデジタルレコーダーを、本社や自宅などのパソコンから集中して監視、ならびに管理を行うことが可能です。

このCMS はROOKER EGシリーズモデルの、ライブビュー、PTZコントロール、接続先機器の録画データの再生、モーション検知、アラーム受信、ログ閲覧などの機能を提供します。

※対応OSは、 Windows 8/8.1/10/11 (32/64bit)のみとなります。

※CMSソフトを利用する場合、DVR本体のP2P (QRコードの下に表示された英数字の羅列を入力するだけ)を利用して本機と簡単に接続することが可能です。
※P2Pサーバーの設置場所は台湾(台北)となります。※H.264方式での映像伝送にのみ利用が可能です。現在開発中の新しいバージョンのCMSソフトウェアでH.265方式の対応を予定しています。

【CMSソフトウェア主な特徴】

・カメラのライブ監視
・直感的なタイムラインブラウザなどの高度なナビゲーションツールを使用した録画再生をサポート
・複数のデジタルレコーダーに接続されたカメラCHを最大64分割画面で表示可。画面ビューの作成をサポート。
・画面ビューはプライベート(作成ユーザーのみアクセス可能)、または他のユーザーと共有するグループを配置可能。
・4:3や16:9モニタ画面表示に対応
・異なる画面ビューの同時表示は、複数の画面とフローティング画面を使用
・分割画面上にレイアウトされたカメラを他のカメラとすばやく置き換え
・単一のCHで、複数のカメラ映像を順番に表示可 (オートシーケンス)
・PTZ (パン/チルト/ズーム)カメラの制御
・ライブ画像と録画画像のデジタルズーム
・手動で発生したイベントの有効化
・手動で外部出力を起動 (例:サイレンやパトライトなど)
・検出されたイベントに注意を喚起するために音声通知を使用
・録画の再生中に映像をスキップ
・画像のクイック印刷
・AVI (動画)、JPEG / BMP / PNG (静止画)ファイル形式でのバックアップ (例:証拠提出用) AVIファイルは音声対応
・多数の言語バージョン (日本語含む)に対応
・監視下にあるデジタルレコーダー、接続カメラ全体の物理的状況を把握

【H.265+映像圧縮方式のデジタルレコーダーのメリット】ページTOPへ戻る▲

16CH 防犯カメラ用デジタルレコーダー【AP-EG16RS2】録画可能日数の目安表ページTOPへ戻る▲

16CH 防犯カメラ用デジタルレコーダー【AP-EG16RS2】製品仕様ページTOPへ戻る▲

TV方式		NTSC/(PAL)
信号方式		AHD/TVI/CVI/CVBS/IPカメラ(ROOKER ※H.264サポート)
圧縮方式		H.265+/H.265/H.264(映像) , G726,G711,u/a IMA_ADPCM(音声)
カメラ入力フレームレート (アナログ)	960H/D1(CVBS) (944×480, 704×480)	30ips
	1280×720p(1MP)	30fps
	1920×1080p(2MP)	30fps
	2560×1440p(4MP)	30fps
	2592×1944p(5MP)	20fps
	3840×2160p(8MP)	15fps
録画/再生フレームレート (アナログ) 16CH合計	960H/D1(CVBS) (960×480, 640×360)	480ips　※1CH最大30ips
	1280×720p(1MP)	480fps (1CH最大30fps)
	1920×1080p(2MP)	480fps (1CH最大30fps)
	2560×1440p(4MP)	240fps (1CH最大30fps)
	2560×1920p(5MP)	160fps (1CH最大20fps)
	3840×2160p(8MP)	120fps (1CH最大15fps)
ネットワークカメラ	ネットワーク帯域 (ADMIN1アカウント接続時)	最大100Mbps (各チャンネル/メインストリーム: 6Mbps + サブストリーム: 1Mbps)
	シングルライブ&チャンネル (アナログカメラ入力なし)	最大8MP
	複数のライブ&プレイバック (アナログカメラ入力なし)	VGA解像度 16ch x30/25 fps
映像	入力	x16(BNC)
音声	入力	x8(RCA)
音声	出力	x2(RCA)
メインモニター出力	HDMI/VGA	x1 3840 x 2160/30p(HDMI出力のみ対応), 2560 x 1440/60p(HDMI出力のみ対応), 1920 x 1080/60p, 1280 x 720/60p, 1280 x 1024/60p, 1366 x 768/60p, 1024 x 768/60p, 800 x 600/60p ※工場出荷時設定:1920 x 1080(60p) ※HDMI 出力は音声出力に対応しています。
メインモニター出力	CVBS	x1(BNC)
録画モード		常時録画,　イベント録画,　スケジュール録画
録画画質		10段階で選択可能
画面表示		単画面/4分割/9分割/13分割/16分割/PIP/オートシーケンス(1～100秒)
デジタルズーム		2～5倍
スケジュール録画設定		1週間(日,月,火,水,木,金,土,祝日)
ストレージ		SATA HDD x2 (容量: 2TBx1 / 4TBx1 / 8TBx1 /8TBx2 / 12TBx2 / 16TBx2 / 20TBx2)
USBポート		USB2.0×2, USB3.0×1
PTZ同軸制御		RS-485(Pelco-D/P,etc.)　※UTC対応
アラーム	入力	x16(N.O./N.C.)
アラーム	出力	x2(TTL Level)
イベント		モーション検知(感度100レベル)/アラーム入力/ビデオロス検知/システム異常
イベント数		最大10000イベント
プリアラーム		1～5秒
ポストアラーム		1～100秒
検索再生		日時/イベント
再生速度		1/16, 1/8, 1/4, 1/2, x1, x2, x4, x8, x16
バックアップ		USBバックアップ:(M4V形式) ネットワーク:(MP4形式)
ネットワーク	端子	RJ-45(10M/100/1000Mbps)
	遠隔監視	【iWatch DVR(無料) / iCMSPro(無料) /SoCatch(無料)】 WINDOWS 8/10/11 , Edge(V.75)以上, Chrome(V.65)以上, Firefox(V.65)以上 SoCatch(無料:Android6.0/iPhone, iPad iOS8.0以上) ※MACはブラウザChrome(V.65)以上, Firefox(V.65)以上
	同時接続者数	Admin1人+10人
	プロトコル	TCP/IP, SMTP, HTTP, HTTPS, DHCP, PPPoE(ADSL), NTP, DDNS(無料サービスあり)
電源		AC100V 50/60Hz, (DC12V/5A付属ACアダプター) ※停電時自動復旧機能サポート
動作湿度		10～80%(RH)
動作温度		0℃～55℃ (結露なきこと)
寸法(mm)		430(W) x 55(H) x 293(D)
重量		約2kg (HDD未装着時)
付属品		ACアダプター (DC12V/5A), 電源ケーブル, マウス, リモコン (単4マンガン電池 x 2別売), 取扱説明書, 保証書 (本体3年間/HDD30か月※1)
【備考欄】 ※1) 24TB(12TBx2) / 32TB(16TBx2) / 40TB(20TBx2) 搭載仕様のHDD保証期間は54か月となります。 •本製品の仕様やGUI(グラフィックユーザーインターフェイス)は、改良や機能追加、FW.バージョンアップによるアップグレード等で変更になる場合があります。旧FW.バージョン仕様でのご要望(ダウングレード)については応じられない場合がありますので販売店にお問い合わせください。 •本製品はROOKER ネットワークカメラの接続をサポート(H.264圧縮方式)しています。ネットワークカメラの圧縮方式をH.264圧縮方式に変更し本機の管理メニューから検索・追加してください。本機はH.265圧縮方式をサポートしていません。 •中央集中管理ソフト(iCMSPro)、遠隔監視ソフト(iWatch DVR)、スマートフォンアプリ(SoCatch)は、無償で利用可能です。中央集中管理ソフト(iCMSPro)は本製品付属の取扱説明書巻末にてご案内のサポートページよりダウンロードを行うことが可能です。 •本製品には保証書が付属しています。ご購入の販売店で必ずお受け取りください。(販売店名、ご購入年月日の記入なきものは無効となります) •本製品は冷却ファンが未搭載のファンレス仕様となります。 •本製品の価格には、配送・設置調整費、工事費、使用済み商品の引き取り費用は含まれておりません。 •Microsoft、Windows、Edgelは、Microsoft Corporationの米国およびその他の国における商標または登録商標です。 •Google、Google Play、Google Chrome、Google Drive、AndroidはGoogle LLCの商標または登録商標です。 •Apple、Mac、Macintosh、macOS、Safari、iPhone、iOSの商標は、Apple Inc.の米国およびその他の国における登録商標または商標です。iPhoneの商標は、アイホン株式会社のライセンスにもとづき使用されています。 •インテルの商標は、Intel Corporationの米国およびその他の国における登録商標または商標です。 •NVIDIA Corporation、NVIDIA、NVIDIA ロゴ、GeForce、GeForce Experience、GeForce RTX、G-SYNC は米国とその他の国における NVIDIA Corporation の商標または登録商標です。その他のすべての商標および著作権は、該当する各権利者が所有しています。 •Adobe および Reader は、Adobe Systems Incorporated(アドビシステムズ社)の米国およびその他の国における登録商標または商標です。 •microSD、「microSDHC、microSDXC、miniSD、SDHCは、SD Card Associationの商標または登録商標です。 •Firefoxは、Mozilla Foundationの米国およびその他の国における登録商標です。 •QRコードは株式会社デンソーウェーブの登録商標です。 •ONVIFおよびONVIFロゴはOnvif, Inc.の商標です。 •ROOKERは有限会社エムエムネットワークシステムの商標または登録商法です。
