HD-TVI ワンケーブルカメラ（AI-D450_VP）
同軸ワンケーブル配線仕様の500万画素屋外ドーム型防犯カメラ【AI-D450_VP】は、別売の専用電源重畳ユニット間を1本の同軸ケーブル(5C-2V)で配線するだけで防犯カメラの電源供給と映像の伝送を行うことができます。
防犯カメラの各種機能設定はUTC(TVI)機能に対応した録画機器から行います。
【200/400/500万画素】
【アナログ信号出力】
・TVI 2MP/30fps
・TVI 4MP/30fps
・TVI 5MP/20fps
【専用電源重畳ユニット】
4CH AI-L42R / 8CH AI-L82R |
|
◆返品について◆
製品出荷後の初期
不良以外の返品は
一切受け付けて
おりません。
→詳細はこちら
ワンケーブル対応 500万画素屋外ドーム型防犯カメラ 【AI-D450_VP】の特長ページTOPへ戻る▲
|
|
HD-TVI 503万画素 屋外防雨赤外線 ワンケーブル監視カメラ 【AI-D450_VP】は、受信ユニット側にAI-L42R/AI-L82Rを接続することにより、同軸ケーブル1本でHD-TVI(2MP:1080p)信号を最大200m(5C-2V使用時)※の長距離伝送を行うことができます。
各種同軸ケーブルと、映像解像度の組み合わせによる最大配線距離は下記のようになります。
【最大配線距離】
・同軸ケーブル 5C-2V
※解像度2MPの場合
AI-L42R/AI-L82R使用時:最大200m
※解像度4/5MPの場合
AI-L42R/AI-L82R使用時:最大150m |
・同軸ケーブル 3C-2V
※解像度2MPの場合
AI-L42R/AI-L82R使用時:最大100m
※解像度4/5MPの場合
AI-L42R/AI-L82R使用時:最大75m |
※未対応の類似電源重畳カメラと接続した場合、焼損、故障等の原因となりますので、誤って接続しないようにご注意下さい。
|
|
|
超高感度CMOSセンサを搭載し、低照度領域の撮影能力がさらにUPしました。最低照度(カラー:0.008Lux/F1.2)
|
|
|
昼間は鮮明なカラー映像で、夜間暗くなると自動的に近赤外線IR
LEDを照射してモノクロ映像で詳細な映像を撮影します。IR LED搭載(赤外線最大到達距離約40m)。
|
|
|
逆光や明暗差のある被写体撮影に効果的な、デジタルワイドダイナミックレンジ(D-WDR)機能搭載。 |
|
|
本製品は電動ズームレンズを搭載し、UTC機能により録画装置側から同軸ケーブルを通じてズーム・フォーカス調整を遠隔操作することができます。
f=2.8mm～12mm/F1.2
バリフォーカルズームレンズ搭載。※電動駆動式
※フォーカス調整は電動スイッチによる手動調整となります。
|
|
|
本製品は高い防塵・防水性能の目安となる保護等級IP67に準拠しています。
また、監視カメラへの破壊行為に強い耐衝撃等級IK10(40cmの高さから落ちる5kgの物体の衝撃に耐える)準拠のカメラ筐体を採用しています。
|
|

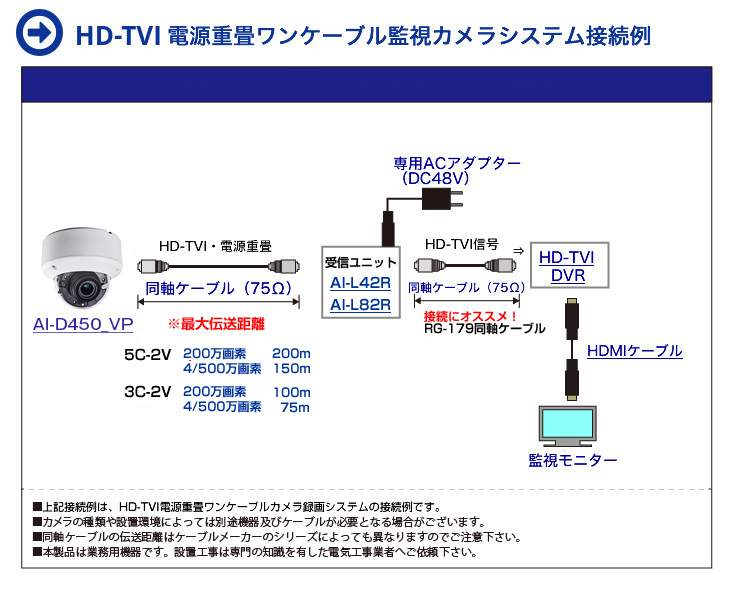

ワンケーブル対応 500万画素屋外ドーム型防犯カメラ 【AI-D450_VP】の接続例ページTOPへ戻る▲
ワンケーブル対応 500万画素屋外ドーム型防犯カメラ 【AI-D450_VP】の製品仕様ページTOPへ戻る▲
| 映像素子 |
1/2.5型 503万画素 progressive scan CMOSセンサ |
| 総画素数 |
2592 (H)×1944 (V)=5,038,848(画素) |
| 有効画素数 |
2560 (H)×1944 (V)=4,976,640(画素) |
| 信号方式 |
NTSC/PAL |
| 走査方式 |
プログレッシブスキャン |
| 有効解像度 |
2560 (H)×1944 (V) |
| フレームレート |
5MP: 2560×1944@20fps, 2560×1944@12.5fps
4MP: 2560×1440@30fps(NTSC), 2560×1440@25fps(PAL)
2MP: 1920×1080@30fps(NTSC), 1920×1080@25fps(PAL)
※電源重畳モードで使用時、2560×1944@12.5fpsではご使用いただけません。 |
| 出力端子 |
電源・映像重畳(BNC)×1 |
| 伝送距離 |
5C-2V |
2MP |
最大200m |
※AI-L42R/AI-L82R利用時 |
| 4MP/5MP |
最大150m |
| 3C-2V |
2MP |
最大100m |
| 4MP/5MP |
最大75m |
| 最低照度 |
0.008 Lux@(F1.2, AGC ON), 0 Lux ( IR ON) |
| シャッタースピード |
NTSC: 1/30秒 ～ 1/50,000秒
PAL: 1/25秒 ～ 1/50,000秒 |
| フリッカーレス |
ON/OFF(ANTI-FRICKER機能搭載) |
| レンズ |
f=2.8mm～12mm/F1.2
※電動駆動式
※フォーカスは手動調整となります。 |
| 水平視野角 |
102° ～ 31° |
| Day & Night |
IR カットフィルター |
| 同期方式 |
内部同期 |
| ゲインコントロール |
AGC |
| デイ/ナイトモード |
自動/カラー/モノクロ |
| ホワイトバランス |
ATW/MWB |
| 逆光補正 |
D-WDR/BLC/OFF |
| DNR |
ON/OFF |
| ファンクション |
ブライトネス, シャープネス |
| 動作温度 |
-10°C～50°C |
| 動作湿度 |
90%以下 (結露なきこと) |
| 電源入力 |
・電源重畳受信ユニット(4CH:AI-L42R / 8CH:AI-L82R)、またはDC12V入力端子からも供給可能。
※電源重畳受信ユニット、およびACアダプター(DC12V)は別途必要。 |
| 保護等級 |
IP67準拠 |
| 耐衝撃等級 |
IK10準拠 |
| IR 最大照射距離 |
40m |
| 消費電流 |
最大670mA |
| 同軸制御 |
UTC(HD-TVI) |
| 外形寸法 |
Φ 145.2 mm × 124.1 mm |
| 重量 |
923 g |
| 付属品 |
位置合わせシート,マシンネジ×3,タッピングネジ×4,アンカープラグ×4,
トルクスレンチ,テスト用映像ケーブル,取扱説明書(保証書3年間) |
【備考】
・本製品は仕様で定める電源重畳受信ユニット以外の機器と接続しないで下さい。
・本製品の仕様、外観は改善・改良の為予告なく変更になる場合がございます。
・ROOKERは、有限会社エムエムネットワークシステムの登録商標です。 |
