EX-SDI ワンケーブルカメラ（RK-HS100_VP）
EX-SDI ワンケーブルカメラ
  • White
  • 在庫あり

400万画素同軸ワンケーブル


HD-SDI/EX-SDI 514万画素屋電源重畳ワンケーブル防犯カメラ【RK-HS100_VP】
電源重畳受信ユニットと組み合わせれば同軸ワンケーブルシステムとして、またはオプションのACアダプター(DC12V)を使用してDC12V電源入力仕様の防犯カメラとして利用することが可能です。

●RK-HS100_VPの主な特長

・HD-SDI/EX-SDI 最大4MP対応
・電動バリフォーカルレンズ搭載
　(f=2.8～12mm/F1.4-DC駆動)
・HD-SDI:2MP/30fps
・EX-SDI:2MP/30fps
・EX-SDI:4MP/30fps
・赤外線照射距離:最大30m
・屋外防雨(IP67準拠)
・ワイドダイナミックレンジ機能
・フリッカーレス機能


デジタル信号は同軸ワンケーブルに対応しています。ワンケーブルで利用する場合には別途専用の電源重畳受信ユニットが必要となります。

【電源重畳受信ユニット】
1CH AP-HR01XRK
4CH AP-HR04XRK
8CH AP-HR08XRK

デジタル信号が利用できます。

【最大伝送距離】
EX-SDI 4MP/270Mbps:390m
EX-SDI 2MP/135Mbps:520m
HD-SDI 2MP/1.485Gbps:170m

※いずれもL-5CFB使用時。使用する同軸ケーブルの種類によって最大伝送距離が異なります。詳細につきましては本ページ内の内容をご確認ください。


HD-SDI/EX-SDI電源重畳ワンケーブル

HD-SDI/EX-SDI電源重畳ワンケーブル 514万画素屋外防雨防犯カメラ【RK-HS100_VP】承認図ダウンロード

★会員のお客様は、50%以上OFFの会員価格でご購入いただけます。

◆返品について◆

製品出荷後の初期 不良以外の返品は
一切受け付けて
おりません。

→詳細はこちら

参考価格(税込)：オープン

特価(税込)：
53,680 円

数量

ワイドダイナミックレンジ(WDR)機能とは?ページTOPへ戻る▲






本製品と新・旧受信ユニットの互換性についてページTOPへ戻る▲

 本製品と新タイプ・旧タイプの受信ユニットおよび HD-SDI / EX-SDI 信号対応デジタルレコーダーを接続する場合、本製品から出力される信号方式や解像度によって、受信ユニットから出力される信号がそれぞれ異なります。
下記表では、本防犯カメラから出力された信号に受信ユニットが対応している場合と、対応している場合に出力される信号について記載しています。

RK-HS100_VPにSRKシリーズの受信ユニットを接続
ワンケーブル送受信ユニットの組み合わせと映像信号の互換性について

RK-HS100_VPにXRKシリーズの受信ユニットを接続
ワンケーブル送受信ユニットの組み合わせと映像信号の互換性について
同軸ケーブル種別による伝送可能距離ページTOPへ戻る▲

本製品に受信ユニット:AP-HR01/04/08XRK使用時
同軸ケーブル種類 メーカー名 本製品と受信機(AP-HR01/04/08XRK)間の最大配線距離
信号方式
(伝送速度)		 HD-SDI
(1.485Gbps)		 EX-SD I1.0
(270Mbps)		 EX-SDI 2.0
(135Mbps)		 EX-SDI 2.1
(270Mbps)
対応解像度 1.3MP(720p)
2MP(1080p)		 1.3MP(720p)
2MP(1080p)		 2MP(1080p) 4MP(1440p)
L-3C2V カナレ電気 70m 190m 250m 190m
L-5C2V カナレ電気 120m 300m 410m 300m
L-5CFB カナレ電気 170m 390m 520m 390m
S-5C-FV タツタ立井電線 170m 400m 530m 400m
S-5C-FB タツタ立井電線 180m 420m 560m 420m
 ※ 同軸ケーブルの接続及び加工時には、接続抵抗の少ないBNC 端子を使用してください。
 ※ 作業時、圧着( ケーブル圧迫) によるケーブルの変形に注意してください。
 ※ 敷設時には無理に力を入れてケーブルを引っ張らないでください。
 ※ 機器入出力用にケーブルをラック後部に敷設する場合には、バインダーできつく縛った状態で曲げると内部の絶縁体が変形します。
ケーブル1 本分程度の余裕を持たせて固定してください。
ケーブルの曲率半径以下に曲げないよう注意してください。
 ※ 映像及び電源の伝送距離と品質は、ケーブルの種類、接続端子加工の状態、接続する機器の種類によっても変化します。

本製品に受信ユニット:AP-HR01/04/08SRK接続時
同軸ケーブル種類 メーカー名 本製品と受信機(AP-HR01/04/08SRK)間の最大配線距離
信号方式
(伝送速度)		 EX-SDI 1.0※(270Mbps)
対応解像度 1.3MP(720p)
2MP(1080p)
L-3C2V カナレ電気 190m
L-5C2V カナレ電気 300m
L-5CFB カナレ電気 390m
S-5C-FV タツタ立井電線 400m
S-5C-FB タツタ立井電線 420m
 ※ 受信ユニットにAP-HR01SRK/AP-HR04SRK/AP-HR08SRKを使用する場合は、監視カメラの映像信号を、EX-SDI (2MP/270Mbps)に設定する必要があります。
 ※ 同軸ケーブルの接続及び加工時には、接続抵抗の少ないBNC 端子を使用してください。
 ※ 作業時、圧着( ケーブル圧迫) によるケーブルの変形に注意してください。
 ※ 敷設時には無理に力を入れてケーブルを引っ張らないでください。
 ※ 機器入出力用にケーブルをラック後部に敷設する場合には、バインダーできつく縛った状態で曲げると内部の絶縁体が変形します。
ケーブル1 本分程度の余裕を持たせて固定してください。
ケーブルの曲率半径以下に曲げないよう注意してください。
 ※ 映像及び電源の伝送距離と品質は、ケーブルの種類、接続端子加工の状態、接続する機器の種類によっても変化します。

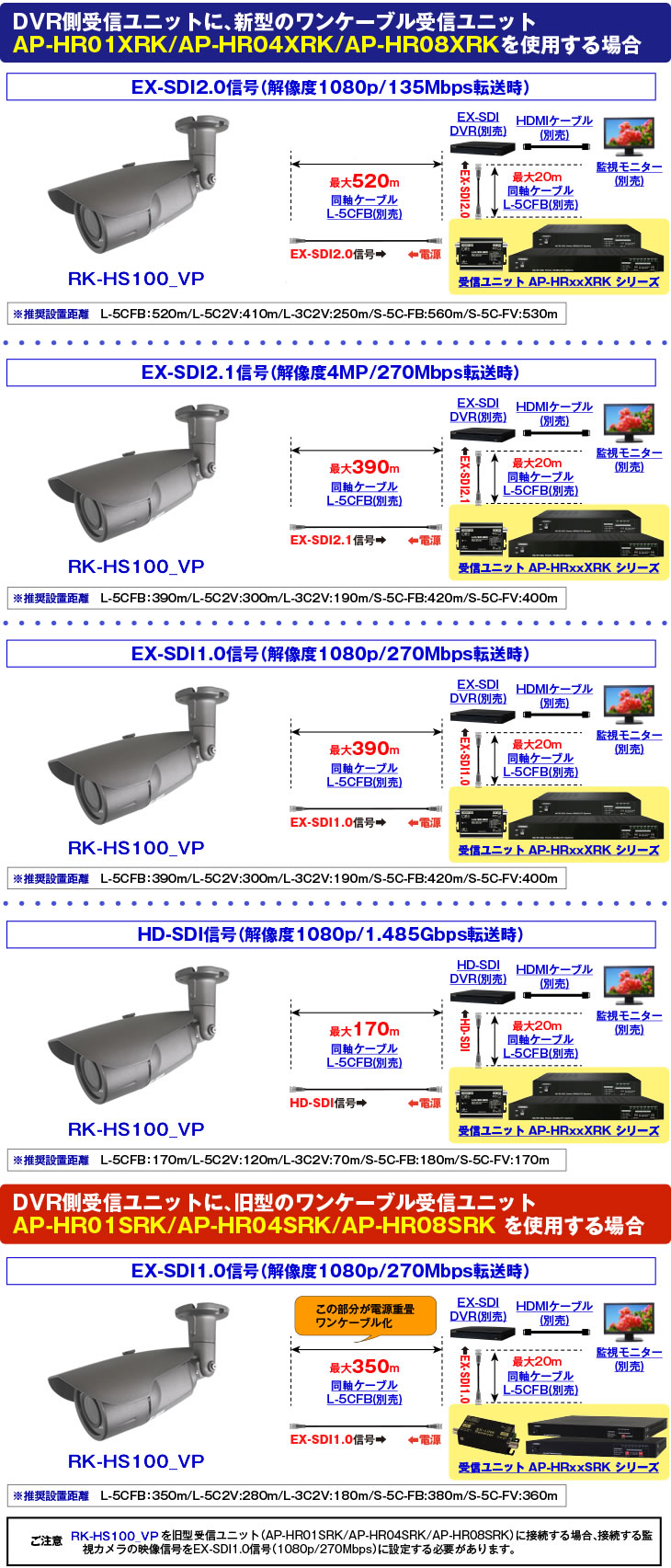

【RK-HS100_VP】対応電源重畳受信機および接続例ページTOPへ戻る▲
【RK-HS100_VP】の製品仕様ページTOPへ戻る▲

TV方式NTSC/PAL
イメージセンサー 1/2.8インチ Sony Starvis 裏面照射型 CMOSセンサ
総画素数 約569万画素 2704(H) x 2104(V)
有効画素数 約514万画素 2616(H) x 1964(V)
走査方式 プログレッシブスキャン方式
同期方式 内部同期
電子シャッター 自動(NTSC:1/30～1/30000秒)
手動(NTSC:1/30, 1/60, 1/120, 1/250, 1/500, 1/1000,1/2000, 1/4000,1/8000,
1/15000, 1/30000秒)/FLICKER(1/100秒)
最低照度 カラー : 0.02 Lux /F1.2, 0.0007 Lux/F1.2(電子感度アップx32時)
白黒 : 0.005Lux/F1.2, 0.0002 Lux /F1.2(電子感度アップx32時)
白黒 : 0Lux /F1.2 (赤外線照射時)
デジタル出力 解像度 2560×1440(30p),1920×1080(30p)
映像形式 1.485G/s, HD-SDI/EX-SDI1.0/EX-SDI2.0/EX-SDI2.1
※工場出荷時設定はEX-SDI (2560×1440/30p)
出力端子

BNC×1　※電源重畳対応(専用の受信機が必要となります。)
アナログ出力 映像形式 TVI/AHD(5MP:12.5fps, 20ps/4MP:30fps/2MP:30fps),
960H(30i)CVBS
出力端子 BNC×1
OSD 内蔵
近赤外線LED 最大照射距離約30m　(照射角 90°, 0.007%(850nm, λp=100%)
ゲインコントロール AGC(0～10)
電子感度アップ ON(2/4/8/16/32倍)/OFF
DAY&NIGHT EXT / AUTO / カラー/モノクロ　※ICR
フリッカーレス機能 ON/OFF
WDR ON/OFF (レベル調整) ※Lineモード(30fps)/ Frameモード(15fps)  and ROI
D-WDR ON/OFF (レベル調整)
BLC ON/OFF (レベル/サイズ/ポジション調整)
HLC ON/OFF (レベル調整)
ホワイトバランス AUTO / AUTOext / PUSH / MANUAL
DNR ON/OFF(3D/レベル調整)
DEFOG ON/OFF(レベル調整)
デジタルエフェクト 映像反転機能(上下/左右)/ シャープネス/明るさ
モーション検知 ON(4エリア)/OFF
プライバシーマスキング ON(16エリア)/OFF
レンズ 5メガピクセル IR対応レンズ f=2.8～12mm/F1.4-DC駆動(水平画角94°～33°)
電源入力 DC12V/最大590mA、または専用の電源重畳受信機より供給可
保護等級 IP67準拠
動作温度 -10℃～50℃
動作湿度 90%以下(結露なきこと)
外形サイズ 77(W) X 78(H) X 274(L)mm　(日除けカバー最大調整時)
質量

約535g(日除けカバー、ケーブル含む)
付属品

(1)プラスチックアンカー×3　(2)タッピングネジ×3　(3)六角レンチ×2
(4)位置合わせシート　(5)取扱説明書、保証書3年間
【備考】
  • 本製品の仕様、外観は改善・改良のため、予告なく変更になる場合がございます。
  • STARVISは、ソニー (株) の商標です。STARVIS (スタービス) は、1μm2あたり2000mV以上(カラー品,706cd/m2
    光源撮像時,F5.6,1s蓄積換算) の感度を有し、可視光領域に加え近赤外領域までの高画質を実現した監視カメラ用途
    CMOSイメージセンサー用 裏面照射型画素技術です。
  • EX-SDIは、EYENIX社の商標です。
  • 本製品のデジタル端子(BNC)は、専用の電源重畳受信機と同軸ケーブル(75Ω)で接続することで別途カメラへ電源供給
    (DC12V入力は必要なし)する必要はありません。
  • 外観デザインおよび定格仕様は、予告なく変更する場合があります。
  • 本製品の価格には、配送・設置調整費、工事費、使用済み商品の引き取り費用は含まれておりません。
  • ROOKERは、有限会社エムエムネットワークシステムの登録商標です。
