HD-SDI 8CH電源重畳受信機

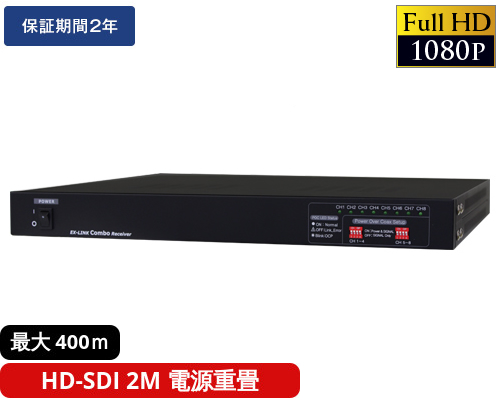

HD-SDI 8CH電源重畳受信機（AP-HR08SRK）

・	HD-SDI / 200万画素

・	電源重畳ワンケーブル

・	8CH 受信ユニット

●本製品は下記2機種に対応

【新型電源重畳送信ユニット】
1CH AP-HT01XRK

【旧型電源重畳送信ユニット】
1CH AP-HT01SRK

デジタルならではの高精細映像で、最大390m※の長距離伝送。

【最大伝送距離】※
AP-HRxxSRK使用時:350m
AP-HRxxXRK使用時:390m

※※いずれもL-5CFB使用時。使用する同軸ケーブルの種類によって最大伝送距離が異なります。

詳細につきましては同軸ケーブル種別による伝送可能距離をご覧ください。

◆返品について◆

製品出荷後の初期不良以外の返品は
一切受け付けて
おりません。

→詳細はこちら

▼HD-SDI 8CH電源重畳受信機【AP-HR08SRK】の接続図
▼【AP-HR08SRK】とデジタルレコーダー間の接続に便利なケーブル
▼HD-SDI 8CH電源重畳受信機【AP-HR08SRK】の製品仕様

HD-SDI 8CH電源重畳受信機【AP-HR08SRK】の接続図ページTOPへ戻る▲

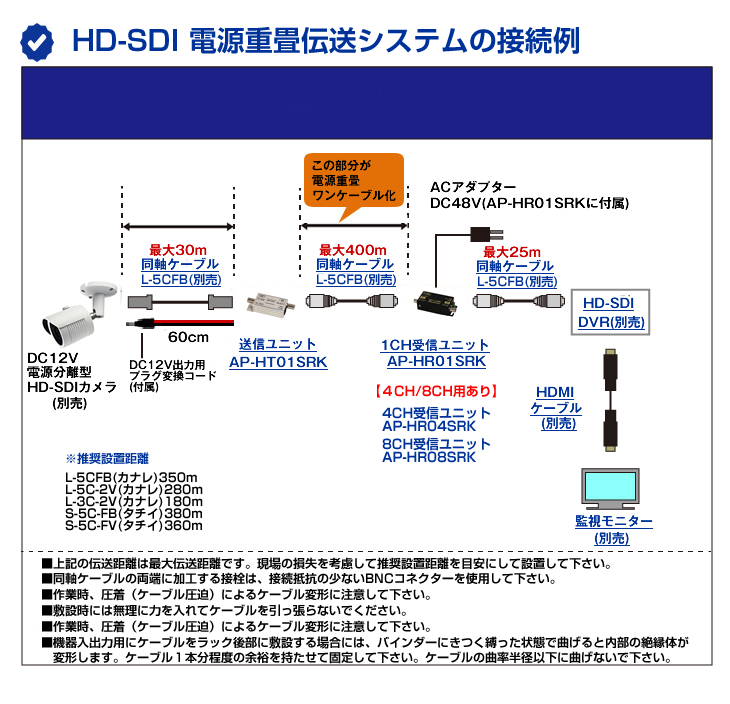

HD-SDI 8CHワンケーブル電源重畳受信機【AP-HR08SRK】の接続イメージ

【AP-HR08SRK】とデジタルレコーダー間の接続に便利なケーブルページTOPへ戻る▲

ワンケーブル電源重畳ユニットとデジタルレコーダー間の接続に最適!

イメージ	型番	対応信号	長さ
	RG-179XD030	CVBS/AHD/HD-TVI/ HD-CVI/HD-SDI/3G-SDI	0.3m
	RG-179XD100	CVBS/AHD/HD-TVI/ HD-CVI/HD-SDI/3G-SDI	1m

HD-SDI 8CH電源重畳受信機【AP-HR08SRK】の製品仕様ページTOPへ戻る▲

出力映像信号		HD-SDI(1.485Gbps)×8
映像入力の最大伝送距離		400m(L-5CFB/VP多重信号)
映像出力の最大伝送距離		25m(L-5CFB)
接続端子	HD-SDI入力/ DC48V電源出力端子	75Ω, BNC-F(低リターンロス) ※VP多重信号
	HD-SDI出力端子	75Ω, BNC-F(低リターンロス)
	AC電源入力端子	3ピンコンセント(AC用電源ケーブル)
電源ランプ	電源重畳ON	正常動作(LINK)時:点灯、過電流時:点滅
電源ランプ	電源重畳OFF	消灯
最大出力電源		DC12V/0.83A(10W) ※1CHあたり(送信ユニットを介して)
消費電力		117W(最大)
電源		入力:AC100V～240V, 50/60Hz
動作温度/湿度		-10℃～+50℃/0～80%
材質 / 重量		スチールケース/約4kg
外形寸法		430(W) x 44(H) x 350(D)mm
適合機種(最大伝送距離)		カメラ+送信ユニットセット	カメラ+送信ユニットセットへ
		送信ユニット	AP-HT01SRK
		リピーター	AP-HLR01RK
付属品		(1)AC用電源ケーブル(2)ネジ一式(3)19インチラックマウント金具×2 (4)ゴム足×4(5)取扱説明書・保証書(2年間)
【備考】・本製品の仕様、外観は改善・改良の為予告なく変更になる場合がございます。・ROOKER®は、有限会社エムエムネットワークシステムの登録商標です。
