HD-SDI 1CH電源重畳中継器(AP-HLR01RK)
HD-SDI 1CH電源重畳中継器
  • White
  • 在庫あり

HD-SDI /EX-SDI
電源重畳リピーター
最大1000m(1km)

 HD-SDI/EX-SDIワンケーブルシステムの送信機と受信ユニット間に接続して、伝送距離を延長する場合に利用します。

伝送可能な距離は、送信機と接続するHD-SDI/EX-SDI監視カメラの最大消費電流に応じて異なります。
※リピーターの電源は、受信ユニットから供給されますので必要ありません。

【同軸L-5CFBの場合】

4W以下(1000m/2台)
6W以下(800m/2台)
8W以下(700m/1台)

※Wはカメラの最大消費電流、台数はリピーター必要数


【新型電源重畳受信ユニット】
1CH AP-HR01XRK
4CH AP-HR04XRK
8CH AP-HR08XRK

【旧型電源重畳受信ユニット】
1CH AP-HR01SRK
4CH AP-HR04SRK
8CH AP-HR08SRK

※単体で利用することで、HD-SDI/EX-SDI/3G-SDI 信号リピーターとして利用可能。
※別途ACアダプター(DC12V)が必要です


電源重畳リピーター【AP-HLR01RK】カタログダウンロード

電源重畳リピーター【AP-HLR01RK】承認図ダウンロード

★会員のお客様は、50%以上OFFの会員価格でご購入できます。

◆返品について◆

製品出荷後の初期 不良以外の返品は
一切受け付けて
おりません。

→詳細はこちら

参考価格(税込):オープン

特価(税込):
13,200

数量

【AP-HLR01RK】の接続例ページTOPへ戻る▲
監視モニター 監視モニター 監視モニター 監視モニター 監視モニター HDMIケーブル HDMIケーブル HDMIケーブル HDMIケーブル HDMIケーブル HD-SDI DVR EX-SDI DVR EX-SDI DVR EX-SDI DVR HD-SDI DVR 受信ユニット AP-HR01/04/08SRK 受信ユニット AP-HR01/04/08XRK 受信ユニット AP-HR01/04/08XRK 受信ユニット AP-HR01/04/08XRK 受信ユニット AP-HR01/04/08SRK 同軸ケーブル L-5CFB 同軸ケーブル L-5CFB 同軸ケーブル L-5CFB 同軸ケーブル L-5CFB 同軸ケーブル L-5CFB 同軸ケーブル L-5CFB 同軸ケーブル L-5CFB 同軸ケーブル L-5CFB 同軸ケーブル L-5CFB 同軸ケーブル L-5CFB 同軸ケーブル L-5CFB 同軸ケーブル L-5CFB 同軸ケーブル L-5CFB 同軸ケーブル L-5CFB 同軸ケーブル L-5CFB 送信ユニットAP-HT01SRK 送信ユニットAP-HT01XRK 送信ユニットAP-HT01XRK 送信ユニットAP-HT01XRK 送信ユニットAP-HT01SRK 同軸ケーブル L-5CFB HD-SDI 1CH電源重畳中継器(AP-HLR01RK) HD-SDI 1CH電源重畳中継器(AP-HLR01RK) 同軸ケーブル L-5CFB 同軸ケーブル L-5CFB HD-SDI 1CH電源重畳中継器(AP-HLR01RK) HD-SDI 1CH電源重畳中継器(AP-HLR01RK) 同軸ケーブル L-5CFB 同軸ケーブル L-5CFB HD-SDI 1CH電源重畳中継器(AP-HLR01RK) 同軸ケーブル L-5CFB
【AP-HLR01RK】の製品仕様ページTOPへ戻る▲
入出力信号 EX-SDI/HD-SDI/3G-SDI
※ワンケーブルユニット使用時:VP多重信号(EX-SDI/HD-SDI)
最大伝送距離
(SRKシリーズ送信機・受信機利用時)
350m(L-5CFB)※VP多重信号
最大伝送距離
(XRKシリーズ送信機・受信機利用時)
L-5CFB - 520m (EX-SDI :135M)※VP多重信号
L-5CFB - 390m (EX-SDI : 270M)※VP多重信号
L-5CFB - 170m (HD-SDI : 1.5G)※VP多重信号
最大伝送距離
(単体利用時)
L-5CFB - 520m (EX-SDI : 135M)
L-5CFB - 380m (EX-SDI : 270M)
L-5CFB - 245m (HD-SDI : 1.5G)
L-5CFB - 110m (3G-SDI : 3G)
接続端子 HD-SDI映像入力/
DC48V電源出力
75Ω, BNC-F(低リターンロス) ※VP多重信号
HD-SDI映像出力/
DC48V電源入力
75Ω, BNC-F(低リターンロス) ※VP多重信号
DC12V電源入力 DCジャック
(外形5.5mm,内径2.1mm,極性:センタープラス)
電源入力 同軸ケーブルよりDC48V(VP多重信号)
単体使用時は本体駆動用電源DC12V/0.5A
電源出力 同軸ケーブルよりDC48V(VP多重信号)
単体使用時は電源出力なし
ランプ 黄色点灯:電源入力時
緑色点灯:信号入力時
動作温度/湿度 -10℃~+50℃/0~80%
材質 / 重量 アルミケース/約54g
外形寸法 88(W) X 33(H) X 21(D) mm
送信ユニット
受信ユニット適合機種
送信ユニットAP-HT01SRK
受信ユニットAP-HR01SRK / AP-HR04SRK / AP-HR08SRK
AP-HR01XRK / AP-HR04XRK / AP-HR08XRK

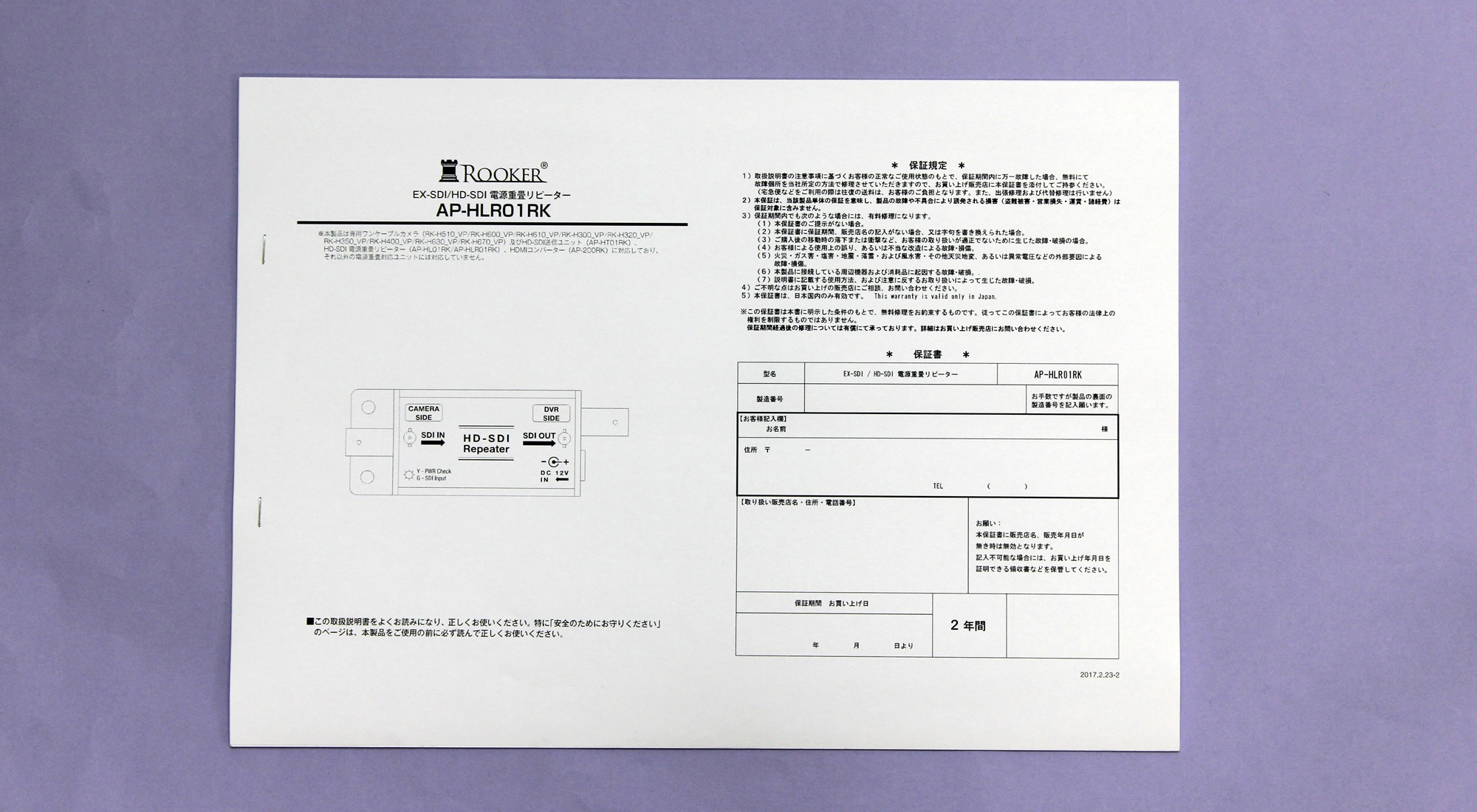

付属品 取扱説明書・保証書(2年間)
【備考】
・本製品を専用の電源重畳送受信ユニットと組み合わせて使わず、単体でリピーターとしてご使用の場合は別売の ACアダプター(12V/1A)が必要となります。
・本製品の仕様、外観は改善・改良の為予告なく変更になる場合がございます。
・ROOKER®は、有限会社エムエムネットワークシステムの登録商標です。
