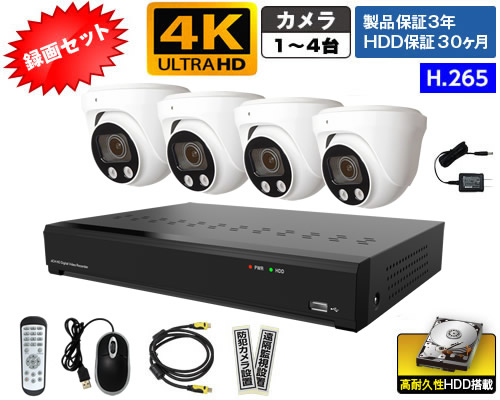

D830CV_NS4録画セット（D830CV_NS4）
最大800万画素(4K/15fps)屋内・屋外対応ドーム型フルカラー防犯カメラ【AP-D830CV】と、4CHデジタルレコーダー【AP-NS04HD】録画セットです。
高解像度で録画した場合フレームレートは低下する反面、人物特定などの証拠能力をアップさせる効果が期待できます。
撮影シーンに応じて解像度をカメラごとに個別に設定して利用することが可能な録画セットです。
夜間時は自動的に本体前面部に搭載されたムーンライト(4000ケルビン)の柔らかい光が被写体をやさしく包み込み、衣類などの色も判別できるフルカラー監視映像を提供します。
電動バリフォーカルレンズを搭載しレコーダーからカメラのズーム操作や設定を行うことが可能です。
公共施設、駐車場、工場・倉庫など幅広いシーンでご利用いただけます。
※米国国防権限法(NDAA)準拠
【録画フレームレート(4CH)】
・CVBS(D1/960H) 120ips
・720p(100万画素) 120fps
・1080p(200万画素)120fps
・1440p(400万画素) 60fps
・4K(800万画素) 28fps
AHD/TVI/CVBS
800/400/200万画素
AHD/TVI/CVBS(アナログ)
800/500/400/200万画素
|
|
★会員のお客様は、50%以上OFFの会員価格でご購入できます。
◆返品について◆
製品出荷後の初期
不良以外の返品は
一切受け付けて
おりません。
→詳細はこちら
|
長さ |
仕様 |
映像 |
電源 |
UTC |
|
10m |
映像・電源ケーブル(BNC-BNC) |
〇 |
〇 |
〇 |
|
20m |
映像・電源ケーブル(BNC-BNC) |
〇 |
〇 |
〇 |
|
30m |
映像・電源ケーブル(BNC-BNC) |
〇 |
〇 |
〇 |
|
40m |
映像・電源ケーブル(BNC-BNC) |
〇 |
〇 |
〇 |
|
50m |
映像・電源ケーブル(BNC-BNC) |
〇 |
〇 |
〇 |
 |
●裏面照射型CMOSセンサー |
SONY社製の800万画素高感度 STARVIS裏面照射型CMOSセンサー を搭載。
暗時ランダムノイズを抑制し、夜間など 低照度環境下 においても最適な監視映像を提供します。
|
●電子感度アップ機能比較 |
電子感度アップ機能とは 夜間など低照度環境下で撮影時、自動的にシャッター速度を遅くして映像を明るく撮影する機能です。
※8MP解像度設定時、電子感度アップ機能は利用できません。
4MP以下の解像度を設定してください。
電子感度アップ機能を利用する場合は、蓄光倍率(2/4/8/16/32倍)を設定 します。低照度環境で蓄光倍率を高く設定し過ぎると残像やノイズが増加します。
※セキュリティで利用する場合は、2～4倍程度 の設定で利用することをオススメ致します。
また夜間など低照度環境下の撮影では AGC (オートゲインコントロール) 機能の設定も重要となります。AGCレベル数値 (1～10) を高く設定することで、低照度環境下でより明るい映像を得ることが可能ですがその分ノイズも増幅されますので注意が必要です。
夜間時の照度環境に応じて、電子感度アップ機能の蓄光倍率とAGCレベル (1～10) をそれぞれ微調整することで、ノイズを抑制した映像を撮影することが可能です。
|
|
ムーンライト を照射して0ルクスの被写体でも撮影OK |
|
●ムーンライト OFF時
●ムーンライト ON時 |
最大照射距離 最大25m の ムーンライト(可視光) を搭載し、夜間など周囲が暗くなる撮影環境下では自動的に ムーンライト が常時点灯し フルカラー で撮影することが可能です。
また、本カメラに搭載の電子感度アップ機能を併用することで、ムーンライト の光量が不足する周辺部の被写体を補完 して証拠能力の高いフルカラー監視を撮影します。
ムーンライト 照射時、カメラの至近距離に人物が移動するなどで人物の顔が白飛びするハレーションを防ぐ ANTI-SAT(0～20) 機能を搭載しています。 |
|
施工・メンテナンスに便利な電動ズームレンズ・AF機能 |
|
●ズーム動作イメージ(動画) |
オートフォーカス機能を搭載した電動 バリフォーカル レンズ f=3.2～10.5mm/F1.6 (水平画角:106°～30°) を搭載。
内蔵の電動モーターによりレンズを駆動して焦点距離に応じてフォーカスを自動で調整する、オートフォーカス機能 (手動フォーカスモードあり) を搭載しています。
フォーカス調整は、防犯カメラが高解像度になるほど精密なピント合わせが難しくなります。 オートフォーカス 機能を利用することで、施工時のレンズ調整に要する時間 を大幅に短縮することが可能です。
※初期設定のまま設置して運用した場合、撮影する被写体によっては設置後フォーカスが合焦しない場合があります。その場合、カメラの設定をオートフォーカスからマニュアルフォーカスモードへ変更してください。また以下設定も併せて変更してください。
※電源投入時のレンズ初期位置を設定する機能が搭載されています。
(ON/OFF) の設定が可能で、OFFに設定した場合、カメラの電源再投入時に以前の焦点距離とフォーカス位置で起動させることが可能です。
PDF形式でダウンロード
|
|
映像ケーブルを通じて遠隔設定を実現するUTC機能に対応 |
|
●UTC機能 |
UTC(Up to Coax)機能とは、映像ケーブルにデータ通信を重畳し、デジタルレコーダーから監視カメラの 設定メニューや電動ズームレンズを遠隔で操作することができる機能です。
信号線を別途用意する必要がないため 施工時のコスト削減 や設置後のカメラの画角調整や映像調整などの機能設定を、デジタルレコーダー通じてモニター画面上から安全に行うことができます。
その反面、映像ケーブルにデータ信号を重畳することから、高品質の映像ケーブルを使用する必要があるので設置時にはケーブルの種類に注意が必要です。
※UTC対応の映像・電源ケーブルにつきましては、【AP-D830CV】に対応している映像・電源ケーブル一覧 をご確認ください。
|
|
 |
|
NSシリーズ NDAA(米国国防権限法)準拠モデル |
|
【設定管理画面】
|
AHD/TVI/CVI/CVBSアナログ信号対応 4CH防犯デジタルレコーダー【AP-NS04HD】は、 800万画素/500万画素/400万画素/200万画素/100万画素/52万画素/41万画素/27万画素のアナログ監視カメラ信号をサポートした アナログハイブリッドデジタルレコーダーです。
また専用のネットワークカメラ(H.264/H.265ビデオ圧縮方式対応)との接続をサポートし多様な監視カメラシステムを構築することが可能。
アナログ対応デジタルレコーダー NSシリーズ の各モデルは、NDAA(米国国防権限法)に準拠しています。
※本モデルはセキュリティ対策上、ファームウェアの自動バージョンアップ(更新)機能を無効にしたROOKERオリジナルモデルです。
最新ファームウェアは、同梱取扱説明書巻末ページに記載の方法にてダウンロード可能です。必要に応じて手動でバージョンアップを行うようにしてください。
|
|
AP-NS04HDは 通常のアナログ監視カメラを接続してAI 機能を利用することが可能です。
特定のカメラでAI イベントが検出された場合、他のカメラも追加して録画することが可能です。AI イベントが発生した場合、アラームアイコンを画面上に表示したり、任意のメールアドレスへアラートを送信することができます。またFTPサーバーやクラウドサーバー(Dropbox、Google Drive)などの外部ストレージへ、イベント発生時のスナップショット画像を転送して保存する機能を搭載し、万が一の録画機本体の破壊や盗難による証拠隠滅行為に対しても備えることができます。
・人&車両検出
・エリア侵入検出
・ライン侵入検出
・音声警告
・妨害検出
また AI 管理機能 (顔検出・顔認識、ナンバープレート管理、人数カウント、レアサウンド、置き去り・持ち去り検出)を搭載し、ROOKER RAシリーズのAI ネットワークカメラを管理することが可能です。
|
|
H.265 ビデオ圧縮方式と AI 機能で効率録画 |
|
|
4CH防犯デジタルレコーダー【AP-NS04HD】は、H.265 ビデオ圧縮方式 に対応しています。
H.264ビデオ圧縮方式と比較して画質を損なうことなく最大で 約2倍の圧縮効率 で録画することが可能です。
本機ではAI 機能を搭載させるため、H.265+圧縮方式をサポートしていませんが、別途 AI 機能 (人、車両の検知)を設定した録画を行うことができます。必要なAI イベント発生時のみ録画 (人・車両を検知していない場合は録画しない) することができます。
本モデルでは、AI (インテリジェント)機能を最大限活用することでHDD容量を効率的に消費し、録画データを長期間保存する効果が期待できます。
※24時間、365日、人や車両が頻繁に検知される撮影環境下では録画データを効率的に削減できない場合があります。
|
|
AP-NS04HD は、各曜日を 30分単位 で 3種類の録画タイプ(連続/モーション/アラーム入力) とAI機能専用のスケジュールを組み合わせて、各カメラチャンネルごとにスケジュールを割り当てることが可能です。
少ないHDD容量でも、モーション検知録画 や AI (人、車両検知)録画、常時録画 を 自由に組み合わせて効率的な録画を行うことが可能です。
|
|
AP-NS04HD をモニターと接続する出力端子は、HDMI端子、VGA端子、CVBS(BNC)端子の3系統がそれぞれ装備されています。
200万画素解像度を越える監視カメラが一般的な昨今の情勢に対応し、 HDMI は最大4K(3840x2160 30p)出力解像度を実装しました。
※VGA端子(D-sub15pin)の出力解像度は、最大1080P(1920x1080 60Hz)です。
※3系統のモニター出力は同時出力が可能です。
|
|
Windows に加え、Mac OSパソコンのWebブラウザから遠隔監視 |
|
|
インターネット接続を利用して、遠隔地のパソコン(Windows 8/10/11、MacOS 10.9以上)のWebブラウザを利用して、本機に接続したカメラのライブ映像や録画データを再生することが可能です。また本機の主要な設定も遠隔で管理することが可能です。
【対応Webブラウザ】
Firefox : V.52 以上
Google : Chrome V.57 以上
Edge : V.79 以上 (Chromium)
Apple Safari : V.12.1 以上
|
|
スマートフォン(Android/iPhone/iPad)から遠隔監視や録画映像の再生を行う場合、QRコードを読み取るだけで簡単に接続することが可能です。
VMS Proを利用する場合、P2P(QRコードの下に表示された英数字のP2P ID を利用した 接続が可能です。
導入時に敷居の高いルーターの設定なしに、遠隔監視や録画映像の再生を行うことが可能です。
P2Pサーバー設置場所:韓国
|
|
200万画素防犯カメラをフルフレーム(1080 30fps)で録画 |
|
【録画解像度、フレームレート、その他設定画面】
|
本機は最大8MP/15fpsの防犯カメラ の録画(7.5fps/1ch)をサポートしています。
例えば200万画素(1080 /30p)解像度の防犯カメラをすべて接続して録画した場合、各チャンネルをフルフレーム(1920x 1080 30fps)で録画画することが可能です。高解像度で動く被写体や瞬間の証拠映像を録画する場合、エンコーディング処理性能が重要となります。
録画フレームレート(4CH合計)
CVBS(D1/960H) 120ips
720p(100万画素) 120fps
1080p(200万画素)120fps
1440p(400万画素) 60fps
1920p(500万画素) 48fps
2160p(800万画素) 28fps
さらに、任意のチャンネルに 専用のIPカメラを追加 して、ネットワークカメラと混在した監視システムを構築できます。
|
【多彩な検索・再生機能】
|
本機は、録画映像を再生する際に通常の検索・再生機能の他に、イベント検索、マルチ時間検索、スマート検索、タグ検索、スナップショット(キャプチャー画像)検索、スライス検索機能 を搭載し、個々の状況や目的に応じて録画映像を検索・再生することが可能です。
※これらの検索・再生画面から 録画データをバックアップ することができます。
|
|
映像ケーブルを通じて、カメラの遠隔設定が可能なUTC機能 |
|
|
本製品へ UTC機能 に対応したAHD、およびTVI監視カメラを接続した場合、デジタルレコーダー側から映像ケーブルを通じて カメラの電動ズーム(PTZモード) や、OSDメニューの各種設定(UTCモード) を操作することができます。
|
|
本製品は、スマートライト機能を搭載しています。
スマートライト機能 (夜間監視時に人や車両を検出した際に赤外線 IR LED 監視モードからムーンライト監視モードに自動的に切り換えて撮影する機能) を搭載した監視カメラを制御する機能です。
モーション機能と同様に本機のライブ 監視画面上で検出エリアを細かく設定し、スマートライト機能を搭載した監視カメラを制御することが可能です。
※この機能はスマートライト機能を搭載した以下専用の監視カメラが必要です。
【スマートライト機能搭載 監視カメラ】
AR-B510CM / AR-B810CM
|
|
本製品は、事前に管理者パスワード回復用の秘密の質問とその回答を登録していた場合、秘密の質問と回答を正しく入力することで管理者パスワードをリセットすることができます。
また上記の他に、ハードウェアリセット機能を装備し、工場出荷時の状態に戻すことが可能です。すべてのシステム設定がデフォルト値に戻ります。 独自に定義した設定は失われます。
ハードウェアリセットの方法は、付属の取扱説明書に記載の方法でのみ確認 することが可能です。
付属取扱説明書を紛失した場合は、有償サポートとなりますので大切に保管してください。
|
|
中央集中管理ソフト(VMS Pro) ソフトウェア(無料) |
|
|
