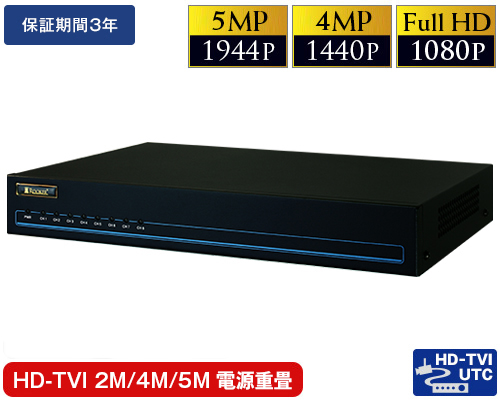

HD-TVI 8CH電源重畳受信機（AI-L80R）
| ・ | HD-TVI 2MP/5MP対応 |
| ・ | 電源重畳ワンケーブル |
| ・ | 8CHユニット |
| 本製品は、専用のHD-TVI (2MP/4MP/5MP)電源重畳ワンケーブル監視カメラを1台から8台まで接続して利用することができます。 未対応の類似電源重畳カメラと接続した場合、焼損、故障等の原因となりますので、誤って接続しないようにご注意下さい。 対応カメラのCVBS出力系統を電源重畳ユニットと接続しないで下さい。故障の原因となります。 【電源重畳ユニット】 4CH AI-L40R 4CH AI-L42R 8CH AI-L80R |
||
| ・ | 最大伝送距離150～400m | |
1本の同軸ケーブル(75Ω)で電源、HD-TVI 、UTC信号を重畳して伝送することが可能です。 【最大伝送距離】 5C-2V/5C-FB:150～400m 3C-2V/3C-FB:75～200m ※手動レンズ仕様の旧モデルの電源重畳カメラは最大400mまで対応。 |
||
| ・ | UTC機能対応 | |
UTC(HD-TVI)に対応したDVRから、本製品に接続した対応電源重畳カメラのOSDメニュー設定やレンズのズーム操作を行うことが可能です。 【動作確認済み】 AI-HK04R3 / AI-HK08R3 / AI-HK16R3 / AP-SD02HD / AP-EG16X / AP-EG04X / AP-EG08R |
||
本製品【AI-L80R】とデジタルレコーダー間の接続に便利なケーブルページTOPへ戻る▲
ワンケーブル電源重畳ユニットとデジタルレコーダー間の接続に最適!
| イメージ | 型番 | 対応信号 | 長さ |
 |
RG-179XD030 | CVBS/AHD/HD-TVI/ HD-CVI/HD-SDI/3G-SDI |
0.3m |
【AI-L80R】の製品仕様ページTOPへ戻る▲
| カメラ接続 | 8CH入力(電源・映像・HD-TVI UTC重畳) |
|---|---|
| 電源・映像・HD-UTC重畳接続端子 | BNC-J |
| DVR出力 | 8CH出力 HD-TVI(1080p～1944p) |
| DVR出力接続端子 | BNC-J |
| 電源 | DC48V |
| 消費電力 | 最大65W |
| 動作温度 | -10℃～55℃(結露なきこと) |
| 動作湿度 | 10%～90% |
| 外形寸法 | 315mm(W)×45mm(H)×202mm(D) |
| 重量 | 1,600g |
| 付属品 | ACアダプター(DC48V),電源コード,取扱説明書,保証書3年間 |
| 【備考】 ・本製品のカメラ接続端子は電源を重畳しているため、対応機種以外の機器と接続しないで下さい。 ・本製品の仕様、外観は改善・改良の為予告なく変更になる場合がございます。 ・ROOKERは、有限会社エムエムネットワークシステムの登録商標です。 | |
