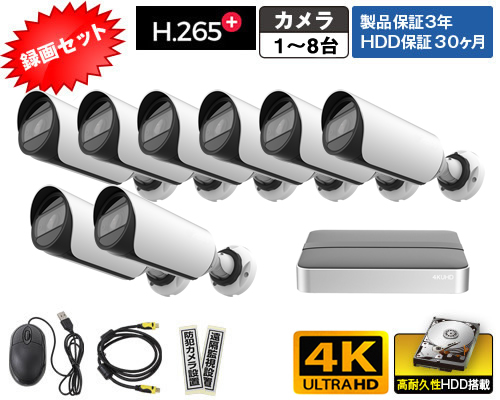

A830FRE-K8録画セット（A830FRE-K8）
屋外防塵・防雨(IP67準拠)仕様、ならびに電動ズームレンズに対応した800万画素バレット型ネットワークカメラと、最大8台の4Kネットワークカメラ(最大解像度 3840x2160)の録画に対応した8CH NVR (RK-K108S)録画セット。
120dBのワイドダイナミックレンジ機能、P-アイリスコントロールを搭載した電動ズームレンズ(2.7～13.5mm/F1.4)を搭載。
駐車場や工場、建物の外周監視にオススメです。
※本録画セット品のNVR には、PoEポートが搭載されていません。
別途 PoEスイッチ をご用意ください。本録画セットには付属していません。
・最大 8MP 30fps 撮影に対応
・H.265+映像圧縮方式対応
ネットワーク帯域を大幅に軽減
・ワイドダイナミックレンジ120dB
・屋外防雨仕様(IP67準拠)
・耐衝撃性能(IK10)
・IR LED 照射距離最大50m
・電動ズームレンズ
f=2.7～13.5mm/F1.4
(水平画角107°～33°)
※Pアイリスコントロール対応
・マイクロSD(最大1TB)対応
・PoE(IEEE802af準拠)受電
※電源はPoE受電/DC12V±10%
・VCA機能(最大8種類)
・人数カウント機能
・顔検出キャプチャー
・ヒートマップ機能
・スマートフォン遠隔監視(P2P)
QRコードで簡単接続
・最大8台接続対応
・H.265+映像圧縮方式採用
・最大128倍速での高速再生対応
・スマートフォンによる遠隔監視は、
QRコードで簡単接続設定に対応
・VCA機能サポート
・スタイリッシュなデザイン
・別途PoE給電スイッチ必要
|
・カメラの選択台数は1～8台
・DVR内蔵HDDは2/4/8TB
・専用オプション品はこちらから
※LANケーブル(CAT5e以上)は、別売です。 |
|
※本製品の設置は、必ずLAN構築などネットワークの知識を有した専門の施工業者へご依頼ください。
★会員のお客様は、50%以上OFFの会員価格でご購入いただけます。
◆返品について◆
製品出荷後の初期
不良以外の返品は
一切受け付けて
おりません。
→詳細はこちら
|
純正アクセサリー (オプション品) |
|
ジャンクションボックス |
|
ポールマウントブラケット |
|
ポールマウントブラケット |
|
外角取付コーナーブラケット |
|
イメージ |
その他周辺機器 |
|
|
PoE/PoE+ 4ポート スイッチ (60W級) |
|
|
PoE/PoE+ ギガビット 8ポート スイッチ (120W級) |
|
|
PoE/PoE+ ギガビット 16ポート スイッチ (240W級) |
|
|
屋外サージプロテクター (IEEE 802.3af/ 802.3at/ 802.3bt) |
|
|
1CH PoEエクステンダー (PoE伝送距離を延長) |
|
|
同軸ケーブルIP伝送器 (PoE対応) |
 |
【 インストール専用工具セット】 ※別売
インストール専用工具セット(AI-100) を別途ご注文ください。
同一の機種を複数台設置するようなケースでは、一つあれば賄えるため余分な工具は無駄なものとして廃棄されてしまう実情を鑑みて、環境保護の一環として専用のドライバー類の工具セットは、別売とさせていただきます。
これ1式でROOKER IPネットワークカメラを賄うことが可能です。
|
 |
【 AI ビデオコンテンツ分析機能】
光学5倍電動ズームレンズを搭載した800万画素屋外ネットワークカメラ(AP-830FRE)は、8個のVCA(ビデオコンテンツ分析)機能を搭載し、複数のイベントで人や自動車の検出に焦点を合わせたフィルターリングが可能です。
これらの分析機能は、ネットワークカメラの基幹ソフトウェアに統合されており、高度なセキュリティシステムを実現することができます。
※VCA機能は複数を同時に設定することも可能ですが、2～3個までをお勧めします。
1.エリア侵入検知
2.エリア離脱検知
3.高度な動体検知
4.カメラの妨害検知
5.境界横断
6.徘徊検知
7.置き去り検知
8.持ち去り検知
|
 |
【ヒートマップ機能】
本製品は、顧客の動きや密度を映像上にヒートマップで表示させる機能が実装されています。必要に応じて売り場ごとの空間密度を分析し、ビジネスに活用することが可能です。
|
 |
【H.265+で長時間録画】
光学5倍電動ズームレンズを搭載した、800万画素屋外ネットワークカメラ(AP-830FRE)は、高いビデオ圧縮効率を有した(H.265+/H.265)に対応しています。
ネットワークカメラの高解像度化によるトラフィック増大がネットワークインフラ上における最大のネックでしたが、圧縮効率に優れたH.265+ビデオ圧縮方式を採用することで、ビットレートを 最大70%～80%軽減することに成功し、より滑らかで遅延の少ない監視映像を提供します。
高画素ネットワークカメラ、およびネットワークカメラを複数台接続して運用する場合は、初期設定のH.264からH.265、H.265+の設定へ必ず変更してご使用ください。
【PCシステム要件】
| OS |
Windows 10/11
Windows Server 2000/2008 |
| CPU |
1.66GHz以上 |
| RAM |
1GB以上 |
グラフィック
メモリー |
128MB以上 |
インターネット
プロトコル |
TCP/IP (IPv4/IPv6) |
| WEBブラウザ |
Edge(V.75以上)/Firefox(V.69以上)/Chrome(V.65以上)/Safari
|
|
 |
【優れた耐候性】
本機種は、防塵防水レベルの目安とされる IP67 に準拠しており、台風の多い地域にも安心して設置することができます。
また、耐衝撃性能は IK10に準拠しています。
スライド式の日除けカバーは前・後方への調整が可能です。 |
 |
【光学5倍電動ズームレンズ】
AP-830FREは、光学5倍電動ズームレンズ(f=2.7～13.5mm)を搭載しています。
※オートフォーカス/マニュアルフォーカス対応
広角時の水平画角は、107°で遠隔地からもズーム操作を行うことができます。 |
 |
【カラーで0.012Lux】
AP-830FREは、カラー映像で0.012ルクス(F1.4)撮像レベルのSONY Starvis 高感度CMOSセンサーを搭載しています。
|
 |
【P-iris対応】
AP-830FREは、P-irisコントロールに対応しています。
照度変化の激しい奥行きのあるシーンを撮影する場合、通常のネットワークカメラで生じる被写体のぼけを防ぐことができます。
|
 |
【ワイドダイナミックレンジ】
120dBのダイナミックレンジにより自然光や人工照明の影響で生じる被写体の明暗差を補正することが可能です。 |
 |
【最大50mのIRパフォーマンス】
高感度CMOSセンサーと、赤外線 IR LED 照射機能を最大限に活かした詳細な夜間映像を撮影します。
近赤外線透過率と反射による悪影響を考慮し開発されたIR反射防止パネルは、IR効果を最大限に高めることで証拠能力の高い監視映像の撮影を実現しています。
※近赤外線 IR LED 照射距離:最大50m |
 |
【3軸可動対応】
新設計の新しいブラケットは、カメラの方向を簡単に素早く調整することができます。
3軸で調整ができるため、天井、壁面に設置して正像を得ることが可能です。
|
 |
【PoE受電/DC12V入力対応】
IEEE802afのPoE(Power of Ethernet)に対応し、PoE給電をサポート。
※本録画セットに付属するNVRはPoEポート非搭載モデルです。
カメラへの給電およびネットワーク接続には、別途PoEスイッチをご用意いただく必要があります。
なお、PoEスイッチは本録画セットには付属しておりません。
※DC12V電源は別売となります。
|
 |
【スマホで遠隔監視】
スマートフォンアプリ(無料ダウンロード)を利用してスマートフォン(Andoroid、iOS対応)でライブ監視や録画映像の再生を行うことができます。
本ネットワークカメラは、標準でP2P(ピアツーピア)機能に対応しています。
※NVRと接続して使用する場合は、NVR側のP2P機能を利用します。
NVRの管理メニュー画面上のQRコードをスマホから読み込み、NVRのアカウント情報(ユーザー名/パスワード)を入力するだけでNVRと相互通信が可能となり、NVRの配下に接続されているネットワークカメラの映像も確認することができます。
専用のスマートフォンアプリ(無料)は、最大64台のネットワークカメラを接続しライブ監視(最大16分割×4)を行うことが可能です。
※同時再生は最大4CHまで対応
|
 |
【パソコンから中央集中管理】
CMSソフトウェア(無料)を利用することで、最大128台のネットワークカメラ(最大64分割×2)を、ライブ監視・再生、その他、監視本部で各拠点を効率的に集中して管理することができます。例えば各拠点の支店や店舗に設置したネットワークカメラやNVRを、本社や管理部門で集中管理することが可能となります。
【CMS PCシステム要件】
| OS |
Windows 10/11
Windows Server 2000/2008 |
| CPU |
2.6GHz以上 |
| RAM |
2GB以上 |
グラフィック
メモリー |
1GB以上 |
インターネット
プロトコル |
TCP/IP |
|
|
【RK-KE108S】は、H.264、H.264、H.265、H.265+ビデオ圧縮方式に対応したROOKERネットワークカメラの録画をサポートしています。
H.265+モードは、頻繁に動きが生じる監視シーンでのトラフィック軽減に有効です。高解像度ネットワークカメラの接続や、複数台以上で運用する多チャンネル監視システムで信頼性を高め、より滑らかなビデオストリーミングを提供します。
|
|
4K対応 小型 8CH ネットワークカメラレコーダー(RK-K108S)は、1つのHDMIポート、2つのUSBポート、1つのLANポートを装備しています。
※本録画セット品のNVR には、PoEポートが搭載されていません。
別途 PoE給電スイッチ をご用意ください。本録画セットには付属していません。
HDMIポートは、最大3840x2160/30Hz出力に対応し、4K超高精細監視映像を提供します。※別途4K対応モニターが必要です。
2つのUSBポートは 付属のマウスを接続して画面操作を行うなどの他に、USBメモリーへ録画映像を 証拠映像 としてバックアップ(書き出し)することができます。
ネットワークカメラ、PoEスイッチおよびNVR間の配線には、設置環境に応じたLANケーブル(Cat5e以上、推奨Cat6以上)を使用してください。
電磁ノイズの影響を受ける環境 では、シールド付きLANケーブル(FTPまたはSTP)を使用してください。
【本録画セットを設置する場合のご注意】
ネットワークカメラを工場出荷時のまま、別売のPoE給電スイッチの給電ポートに接続します。
LAN環境に合わせてNVRに設定したプライベート固定IP アドレスと同じネットワークセグメントで、カメラにそれぞれプライベート固定IPアドレス、デフォルトゲートウェイ、サブネットマスクを手動で割り当てて変更・登録します。
NVRのメインメニューのカメラ→カメラ検索画面に移動して表示されたカメラリストからNVR取扱説明書の手順に従いカメラを登録します。カメラの映像が表示されない場合は、カメラのパスワードが一致していない可能性が考えられます。カメラ編集画面に移動して正しいカメラパスワードを入力して保存して下さい。
※接続するLAN環境は、常に同じ固定IPアドレスで接続できる環境が必要となります。
DHCP機能を利用したLAN環境では、他のネットワーク機器が追加、または再起動した際に異なるIPアドレスが自動的に付与され、IPアドレスが重複することが原因でカメラの映像が突然映らなくなるなど、その他のネットワーク機器に支障を及ぼす要因となります。
|
|
【RK-K108S】は、以下のネットワークカメラ同時再生をサポートしています。
(8MP 30fps) x1ch、(6MP 30fps) x1ch、(5MP 30fps) x1ch、(4MP 30fps) x2ch、(3MP 30fps) x2ch、(1080P 2MP/30fps) x4ch、(720P 30fps) x8ch
上記の性能を超えたネットワークカメラを本機に接続する場合、カメラのサブストリームを有効(※工場出荷時は有効) にしてご使用ください。
分割画面はサブストリームで映像を表示し、単画面はメインストリームで映像を表示します。
また接続するカメラのそれぞれのビットレート値の合計は本機の受信帯域幅(80Mbps未満)で設定・調整してください。
※設定・調整をしていない場合、リソース不足により映像の途切れなどの不具合が生じますが機器の故障ではありません。
|
拡大する
|
【RK-K108S】は、直接監視モニターへ出力(HDMI)して運用・管理したり、ネットワークを利用してパソコンのブラウザ画面からも運用・管理することが可能です。
管理画面ではメインメニューとサブメニューを体系的に表示したシンプルなレイアウトデザインを採用し、視覚的に目的の設定項目へ移動することができます。
|
| ANR機能(ネットワーク回線障害時のデータバックアップ) | |
|
ANR (Automatic Network Replenishment) 機能は、ネットワークカメラにSDメモリーカードを搭載して、ネットワーク回線障害時に発生するNVRの録画データ漏れを防ぐための機能です。
左図に示すように、NVRとカメラ間のネットワーク接続が正常な場合、NVRはビデオデータを録画します。
ネットワーク接続が失われると、ネットワークカメラは自動的に内蔵のSDメモリーカードにビデオデータを連続して録画します。
その後、ネットワーク回線が復旧し再接続後、自動的にネットワークカメラのSDメモリーカードから欠落したビデオデータをNVRへ転送し録画漏れを防ぐことができます。
【利用環境】
カメラ:FW. V4X.7.1.72 以上
NVR:FW. V7X.9.1.6 以上 |
|
【RK-K108S】は、ROOKERネットワークカメラに実装されている10個のVCA機能をサポートしています。
※各ネットワークカメラで利用可能なVCA機能は、カメラの機種によって異なります。
詳細は各ネットワークカメラの対応VCAの仕様をご確認ください。
これらの分析機能は、監視ソフトウェアに完全に統合されており、高度なセキュリティシステムを実現することができます。
1.エリア侵入検知
2.エリア離脱検知
3.高度な動体検知
4.カメラの妨害検知
5.境界横断
6.徘徊検知
7.人物検知
8.人物カウント
9.置き去り検知
10.持ち去り検知
|
|
本ネットワークカメラ、ネットワークデジタルレコーダーをご利用のユーザー様には、株式会社ROOKERで運営するダウンロードセンターより、機器に関連した最新のソフトウェア、および新機能の追加、改善・改良などのバージョンアップ用のファームウェアを無償で提供しています。
また機能追加などで更新頻度の高い取扱説明書は、電子ファイル(PDF形式)にてダウンロードが可能です。
※ダウンロードセンターへのアクセス方法は、機器に付属の保証書に記載されています。
| |
H.265+対応8MP屋外防雨ネットワークカメラ【AP-830FRE】は、従来のH.264圧縮方式と比べ、同じ画質で約4倍の録画時間を実現したH.265+圧縮方式に対応しています。
下記表では、標準的な中程度の動きのある撮影シーンの設定要件に合わせて、各解像度および各fpsの設定ごとに本製品の推奨ビットレート設定及び、接続先ネットワークビデオレコーダー(NVR)での録画時間の目安(日数)を記載しています。
|
|
