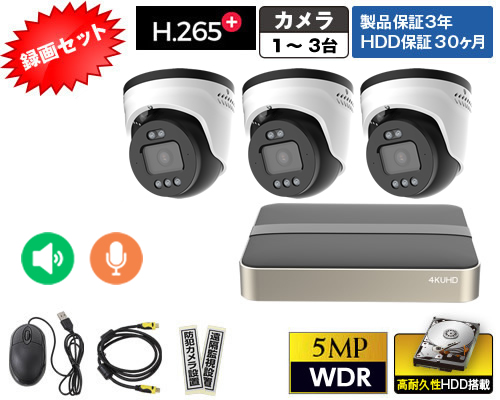

A530SQE-KE4録画セット

A530SQE-KE4録画セット（A530SQE-KE4）

500万画素IPカメラ・録画セット

スマートハイブリッドライト機能を搭載した500万画素屋外対応ドーム型ネットワークカメラ。

昼間はカラー映像、夜間時は IR LED を照射してモノクロモードで撮影し、AIイベント検知エリア内で人や車が検出された際にのみ可視光のホワイトLED(ムーンライト)を照射してフルカラー映像で撮影するモードを搭載しています。
また更にイベントに連動して警告灯(赤/青)を点滅させたり、カメラに搭載のスピーカーからあらかじめ作成し保存しておいた音声ファイルを自動再生し音声による警告を行うことも可能です。

専用のスマートフォンアプリやクライアントデバイス(ROOKER NVR/パソコン)に接続された音声マイクを利用してカメラと双方向音声通話が可能です。

駐車場や工場、オフィス、マンション、アパートなどの監視にオススメです。

●AP-530SQE の主な特長

・最大5MP/30fps 撮影に対応
・1/2.65インチCmos センサー
・最低照度0.003Lux(カラー)
・H.265+ 映像圧縮方式対応
・屋外防雨仕様(IP67準拠)
・耐衝撃性能(IK10)
・スマートハイブリッドライト機能
　IR LED 照射距離:最大40m
　ホワイトライト照射距離:最大30m
・単焦点レンズ(f=2.8mm/F1.0)
　(水平画角111°)
　※デイ・ナイトスーパーフォーカス
・デュアル音声マイク
・音声スピーカー
・警告灯点滅(赤・青)
・PoE (IEEE802af準拠)受電対応
・AI ビデオ解析(VCA2.0)
・ワイドダイナミックレンジ
・スマートフォン遠隔監視(P2P)

●RK-KE104G の主な特長

・PoEポート×4(合計 <40W)
・H.265+映像圧縮方式対応
・最大128倍速での高速再生対応
・スマートフォンによる遠隔監視は、
　QRコードで簡単接続 設定に対応
・VCA機能サポート
・スタイリッシュデザイン

セットをさらにカスタマイズ

・カメラの選択台数は 1～3台
・NVR内蔵HDDは 1TB～8TB まで
※LANケーブル(CAT5e以上)は、別売
　です。

※本製品の設置は、必ずLAN構築な
　どネットワークの知識を有した専門
　の施工業者へご依頼ください。

★会員のお客様は、会員卸価格でご購入いただけます。

◆返品について◆

製品出荷後の初期不良以外の返品は
一切受け付けて
おりません。

→詳細はこちら

参考価格(税込)：オープン

特価(税込)：
167,640～443,960 円

■カメラ・録画装置セット: (必須)

数量

▼500万画素ネットワークカメラ+ネットワークビデオレコーダー録画セット
▼【AP-530SQE】オプション品 / 周辺機器その他
▼500万画素屋外ネットワークカメラ【AP-530SQE】の主な特徴
▼【RK-KE104G】の主な特徴
▼【AP-530SQE】ビットレート設定と録画時間の目安

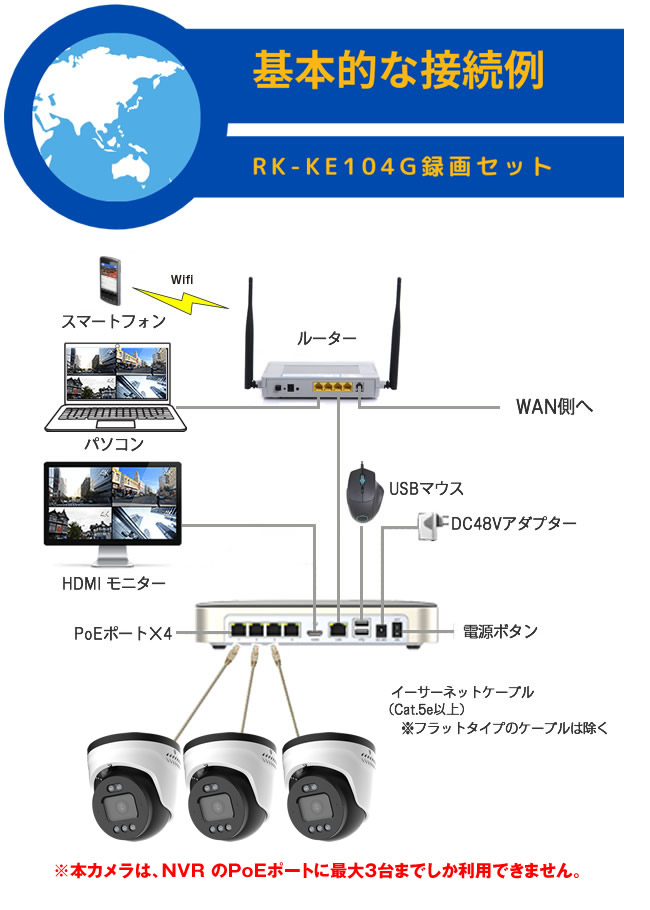

▼4CH ネットワークビデオレコーダー【RK-KE104G】セット接続例
▼ROOKER ネットワークシステム　システム要件

500万画素ネットワークカメラ+ネットワークビデオレコーダー録画セットページTOPへ戻る▲

【AP-530SQE】オプション品 / 周辺機器その他ページTOPへ戻る▲

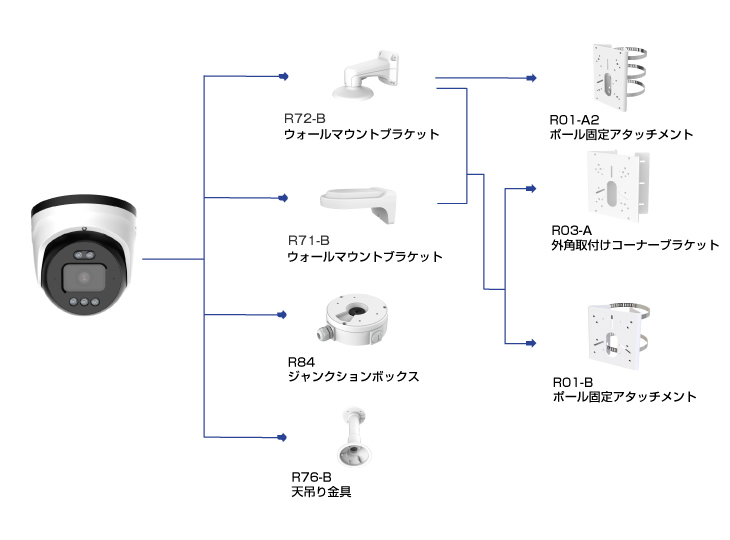

型番	純正アクセサリー (オプション品)
R72-B	ウォールマウントブラケット
R71-B	ウォールマウントブラケット
R84	ジャンクションボックス
R76-B	天吊り金具
R01-A2	ポールマウントブラケット
R01-B	ポールマウントブラケット
R03-A	外角取付コーナーブラケット

型番	イメージ	その他周辺機器
AR-04POE		PoE/PoE+ 4ポートスイッチ (60W級)
AR-08POE		PoE/PoE+ ギガビット 8ポートスイッチ (120W級)
AR-16POE		PoE/PoE+ ギガビット 16ポートスイッチ (240W級)
SP006PHO		屋外サージプロテクター (IEEE 802.3af/ 802.3at/ 802.3bt)
AP-POEL		1CH PoEエクステンダー (PoE伝送距離を延長)
RK-IP01E		同軸ケーブルIP伝送器 (PoE対応)

500万画素屋外ネットワークカメラ【AP-530SQE】の主な特徴ページTOPへ戻る▲

【インストール専用工具セット】※別売

インストール専用工具セット(AI-100) を別途ご注文ください。

同一の機種を複数台設置するようなケースでは、一つあれば賄えるため余分な工具は無駄なものとして廃棄されてしまう実情を鑑みて、環境保護の一環として専用のドライバー類の工具セットは、AI シリーズのネットワークカメラから別売とさせていただきます。

これ1式でROOKER IPネットワークカメラを賄うことが可能です。

【 AI ビデオコンテンツ分析(VCA2.0)】

500万画素スマートハイブリッドライトドーム型ネットワークカメラ(AP-530SQE)は、最新のVCA2.0 (ビデオコンテンツ分析)機能を搭載しています。

従来の VCA1.0 から更に進化したVCA2.0では、高度なAI フィルタリングメカニズムを実装し、実際の脅威と環境ノイズを識別して検知することが可能です。
リアルなデータとコンテキスト認識分析から学習することで、主に以下の点で誤認識を極限まで低減させることに成功しました。

動物、照明、雨、あるいは微妙な環境変化による誤報を低減。

長距離、混雑した状況、複雑なシーンでも、物体認識精度を向上。

フレームの途切れやオブジェクトIDの喪失を防ぎ、トラッキングの一貫性を維持。

重要なイベントを確実に捉え、見落としを防止。、複数のイベントで人や自動車の検出に焦点を合わせたフィルタリングが可能です。

これらの分析機能は、ネットワークカメラの基幹ソフトウェアに統合されており、高度なセキュリティシステムを実現することができます。

※VCA機能は複数を同時に設定することも可能ですが、2～3個までをお勧めします。

1.エリア侵入検知
2.エリア離脱検知
3.高度な動体検知
4.カメラの妨害検知
5.境界横断
6.徘徊検知
7.置き去り検知
8.持ち去り検知

【オブジェクトカウント】

AI アルゴリズムに基づいて、映像上に描画した仮想ラインを通過した人や車両の数を計測することが可能です。
また撮影範囲内の任意のエリア(最大4エリア)を描画してエリア内のオブジェクトをリアルタイムでカウントすることができます。

統計レポート(日次/週次/月次/年次)表示やデータのバックアップが可能で、取得したデータを様々なビジネスに活用することが可能です。

【顔検出キャプチャ】

検出エリア内で表示される人の顔を検出し、顔画像をキャプチャしてライブ画面上に表示、ストレージに保存、FTPサーバーへ転送することができます。

【ヒートマップ機能】

本製品は、人流の動きや密度を映像上にヒートマップで表示させることができます。必要に応じて売り場ごとの空間密度を分析し、ビジネスに活用することが可能です。

【H.265+/H.265(HEVC) ビデオ圧縮】

高解像度化によるトラフィック増大がネットワークインフラ上における最大のネックでしたが、圧縮効率に優れた最新のH.265+ビデオ圧縮方式をインクルードすることで、ビットレートを最大70%～80%軽減することで滑らかで遅延の少ない監視映像を提供します。

【PCシステム要件】

OS	Windows 10/11 Windows Server 2000/2008
CPU	1.66GHz以上
RAM	1GB以上
グラフィックメモリー	128MB以上
インターネットプロトコル	TCP/IP (IPv4/IPv6)
WEBブラウザ	Edge(V.75以上)/ Firefox(V.69以上)Chrome(V.65以上)/Safari

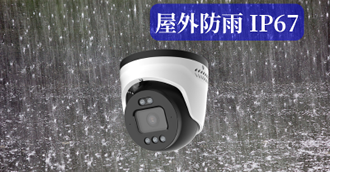

【優れた耐候性】

本機種は、防塵防水レベルの目安とされる IP67 に準拠しており、台風の多い地域にも安心して設置することができます。

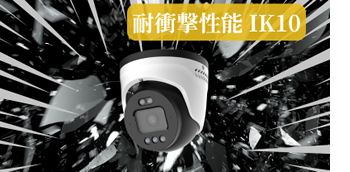

また、耐衝撃性能は IK10に準拠しています。

【広角レンズ搭載】

単焦点レンズ(f=2.8mm/F1.0)を搭載し、水平111°、垂直58.5°、対角136°の広い視野角をカバーします。

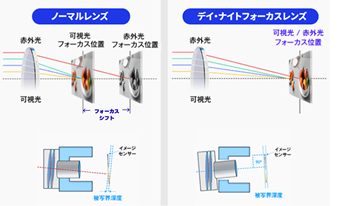

【デイ・ナイトスーパーフォーカス】

デイ・ナイトフォーカスレンズを搭載し、波長の異なる赤外線と可視光の両方を同一平面上に整列させることで、夜間でも鮮明でクリアな映像を提供します。

【カラーで0.003Lux】

AP-530SQEは、1/2.65インチCMOSセンサーと大口径単焦点レンズ (f=2.8mm/F1.0) を搭載し、補助照明なしで0.003Lux (カラー※AGC On/30IRE)の撮像感度で詳細な監視映像を撮影することが可能です。

【ワイドダイナミックレンジ】

120dBのダイナミックレンジにより自然光や人工照明の影響で生じる被写体の明暗差を補正することが可能です。

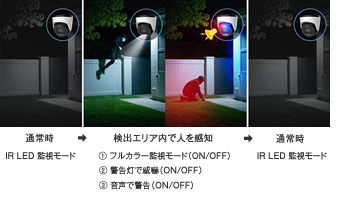

【スマートハイブリッドライト搭載】

本カメラには、IR LED(モノクロモード) とムーンライト(ホワイトライト)モードの2つの補助照明が搭載されています。
AI ビデオコンテンツ分析(VCA2.0)などのイベント機能と連動して夜間時の撮影モードを　IR LED　モードからムーンライトモードへ切替えて撮影するスマート切替機能を利用することが可能です。

イベントの持続時間、および作動させる時間帯のスケジュールを設定することが可能です。

夜間時の撮影モードは、「スマート切替モード」、「IR LEDモード」、「ムーンライトモード」、「補助照明OFF」の4つの中から選択して利用することができます。

※ IR LED 照射距離:最大40m
※ ムーンライト照射距離:最大30m

【フラッシュライト警告】

AI ビデオコンテンツ分析(VCA2.0)などのイベント機能と連動してカメラ前面の赤と緑の警告灯を点滅(フラッシュ)させることが可能です。
描画したエリア内への侵入者や近隣に対して視覚で異常をお知らせします。

音声再生機能と併用して工場など立ち入り禁止エリアや危険エリアへの安全対策としても活用することが可能です。

警告灯の点滅(フラッシュ)周期や持続時間を設定することが可能です。

【双方向音声通話】

AI ビデオコンテンツ分析(VCA2.0)などのイベント機能と連動してカメラに搭載されたスピーカーから事前に保存した音声ファイルを自動的に再生(音量0～100で調整可)することが可能です。
音声ファイルは、コーデックタイプが PCM / PCMU / PCMA、64kbps または 128kbps のビットレートと500KB を超えない「.wav」ファイル形式のみサポートします。

またスマートフォンアプリを利用してスマートフォンとカメラ間で双方向音声通話を行うことが可能です。

パソコンやNVR(要音声入力モデル)間で双方向音声通話を行う場合は、クライアント側のデバイスに音声マイクが接続されており、音声が有効に設定されている必要があります。
音声はWebブラウザや専用のCMSソフトもサポートしています。

【マイクロSDカードで簡単録画!】

カメラ本体にマイクロSDカードスロットが搭載(最大1TB対応)されています。
マイクロSDカード(別売)に録画でき、PCやスマートフォンからモニターリングしたり、再生することができます。

【連続録画時間の目安】

・200万画素:約50日間
H.265+モード、フレームレート30fps、平均ビットレート2048bps、マイクロSDメモリーカード1TB搭載時。
・500万画素:約25日間
H.265+モード、フレームレート30fps、平均ビットレート4096bps、マイクロSDメモリーカード1TB搭載時。
・500万画素:約17日間
H.265+モード、フレームレート30fps、平均ビットレート6144bps、マイクロSDメモリーカード1TB搭載時。

※マイクロSDカードの使用の有無(ON/OFF)と録画スケジュール設定(一週間を時間単位)、イベント(常時録画、モーション録画)、上書き録画、その他の設定はパソコンのブラウザから管理画面にアクセスして行います。

マイクロSDカードで録画する方法以外に、多チャンネル用のネットワークビデオレコーダー(16CH/32CH/64CH対応)と接続して高度な遠隔監視システムを構築することが可能です。

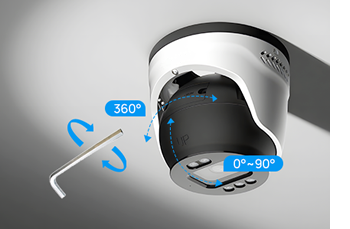

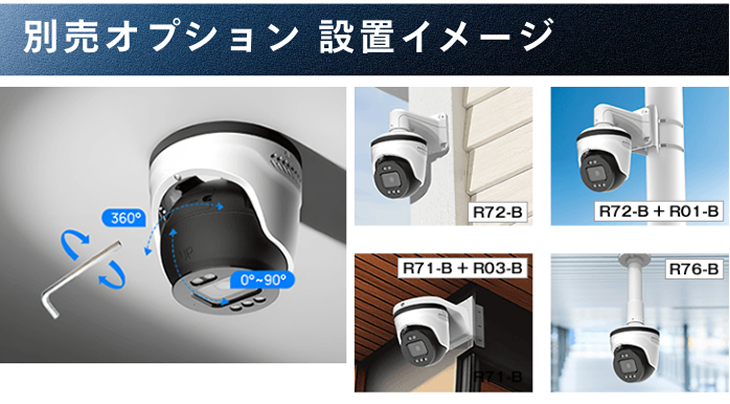

【3軸調整対応】

新設計の新しいブラケットは、カメラの方向を簡単に素早く調整することができます。

天井のみならず、壁面に設置しても希望する映像を得ることが可能です。

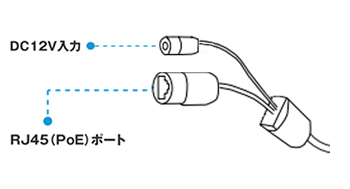

【PoE受電/DC12V入力対応】

【ご注意ください】

本カメラの PoE消費電力は最大10Wです。
本カメラの場合、録画セット品のNVR PoE給電機能は、最大3台まで利用することが可能です。

IEEE802af のPoE(Power of Ethernet)に対応し、PoE給電をサポートしたNVRやPoEスイッチングHUB(ハブ)間を直接LANケーブル(カテゴリー5e以上)で接続するだけで、本製品への電源供給とデータ通信が可能。
※ACアダプター(DC12V/2A 2.1Фセンター+)は別売となります。

上位モデル AP-830LQEには、外部音声入力・出力(端子台)と、アラーム入力・出力(端子台)が別途それぞれ装備されています。

【スマホで遠隔監視】

スマートフォンアプリ(無料ダウンロード)を利用してスマートフォン(Andoroid、iOS対応)でライブ監視や録画映像の再生を行うことができます。

本ネットワークカメラは、標準でP2P(ピアツーピア)機能に対応しています。

※NVRと接続して使用する場合は、NVR側のP2P機能を利用して遠隔監視します。

NVRの管理メニュー画面上のQRコードをスマホから読み込み、NVRのアカウント情報(ユーザー名/パスワード)を入力するだけでNVRと相互通信が可能となり、NVRの配下に接続されているネットワークカメラの映像も確認することができます。

専用のスマートフォンアプリ(無料)は、最大64台のネットワークカメラを接続しライブ監視(最大16分割×4)を行うことが可能です。
※同時再生は最大4CHまで対応

【パソコンから中央集中管理】

CMSソフトウェア(無料)を利用することで、最大128台のネットワークカメラ(最大64分割×2)を、ライブ監視・再生、その他、監視本部で各拠点を効率的に集中して管理することができます。例えば各拠点の支店や店舗に設置したネットワークカメラやNVRを、本社や管理部門で集中管理することが可能となります。

【CMS PCシステム要件】

OS	Windows 10/11 Windows Server 2000/2008
CPU	2.6GHz以上
RAM	2GB以上
グラフィックメモリー	1GB以上
インターネットプロトコル	TCP/IP

【ダウンロードセンター】

本ネットワークカメラのユーザー様には、株式会社ROOKERで運営するダウンロードセンターより、機器に関連した最新のソフトウェア、および新機能の追加、改善・改良などのバージョンアップ用のファームウェアを無償で提供しています。
また機能追加などで更新頻度の高い取扱説明書は、電子ファイル(PDF形式)にてダウンロードが可能です。

【RK-KE104G】の主な特徴ページTOPへ戻る▲

H.265(HEVC)/H.265+対応

【RK-KE104G】は、従来までのH.264ビデオ圧縮方式と比較して、回線帯域を最大で約80%節約可能なネットワークカメラの録画をサポートしています。

最新のH.265+では、NVRやCMSなどに集中するトラフィックを大幅に削減することで監視システム全体の信頼性を高め、より滑らかなビデオストリーミングを提供し、ストレージデータ容量の削減に貢献します。

プラグインプレイ、PoEポート×4　搭載

ネットワークカメラとネットワークビデオレコーダー(NVR)の間をLANケーブル(カテゴリー5e、6以上)と接続するだけで、ネットワークカメラへ電源供給と、ビデオ・音声・データの送受信が可能です。

4K/H.265+対応 4CH ネットワークビデオレコーダー(RK-KE104G)は、同一のLAN内に接続されたROOKER ネットワークカメラをボタンひとつで検索して追加できる、プラグインプレイ機能を利用することで初期導入時の設定作業が容易になりました。

LANケーブルが接続されると、NVRは自動的にROOKERネットワークカメラを検出し、設定等で多くの時間や専門知識等を特に必要とせず、事実上手間のかからないインストールプロセスを提供します。
また、PoEで接続されたネットワークカメラのブラウザ上の管理画面にも、NVRのブラウザ管理画面から個別にアクセスすることが可能です。

強力なデコーディングとレコーディング性能

【RK-KE104G】は、1CH×4K(8MP/30fps)、1CH×6MP(30fps)、1CH×5MP(30fps)、2CH×4MP(30fps)、2CH×3MP(30fps)、4CH×1080P(2MP/30fps)ネットワークカメラの同時再生をサポートしています。

上記の性能を超えたネットワークカメラを本機に接続する場合は、メインストリームとサブストリームを有効にし、それぞれの値を本機の仕様の範囲内に設定・調整してください。

※設定・調整をしていない場合、映像の途切れなどの不具合が生じますが機器の故障ではありません。
適切に調整した場合、4K解像度のカメラで最大4台まで接続することは可能ですが、カメラのフレーム数や送信ビットレート値の上限を落として利用する必要があるため画質の低下を招きます。

メイン管理画面

拡大する	【RK-KE104G】は、直接モニターへ出力(HDMI)して運用・管理したり、ネットワークを利用してパソコンのブラウザ画面からも運用・管理することが可能です。管理画面ではメインメニューとサブメニューを体系的に表示したシンプルなレイアウトデザインを採用し、目的の設定項目への移動が容易です。

多彩なインターフェイスで日々の監視業務をサポート

【RK-KE104G】は、4つのPoEポート、1つのHDMIポート、2つのUSBポート、1つのLANポートを備えています。

PoE給電ポートに最大4台のROOKER ネットワークカメラを接続できます。

HDMIポートは、最大3840x2160/30Hz出力に対応し、4K超高精細監視映像を提供します。※別途4K対応モニターが必要です。

2つのUSBポートは付属のマウスを接続してRK-KE104Gの画面操作を行うほか、USBメモリーへ録画映像を証拠映像としてバックアップ(書き出し)することができます。

ANR機能(ネットワーク回線障害時のデータバックアップ)

ANR(Automatic Network Replenishment)機能は、ネットワークカメラにSDメモリーカードを搭載して、ネットワーク回線障害時に発生するNVRの録画データ漏れを防ぐための機能です。

左図に示すように、NVRとカメラ間のネットワーク接続が正常な場合、NVRはビデオデータを録画します。

ネットワーク接続が失われると、ネットワークカメラは自動的に内蔵のSDメモリーカードにビデオデータを連続して録画します。

その後、ネットワーク回線が復旧し再接続後、自動的にネットワークカメラのSDメモリーカードから欠落したビデオデータをNVRへ転送し録画漏れを防ぐことができます。

【利用環境】
カメラ:FW. V4X.7.1.72 以上
NVR:FW. V7X.9.1.6 以上

CMS・スマートフォンアプリからの遠隔監視

拡大する

【CMSとは複数拠点に設置してあるネットワークカメラやNVRを、本社や本部などの拠点から1台のパソコンで集中管理するためのソフトウェアです。】

複数拠点のROOKER　ネットワーク監視カメラやネットワークビデオレコーダーから、最大64CHの映像の同時監視を実現するCMSソフトウェア(無料)をWindows PCよりご利用いただけます。

また、【RK-KE104G】の管理画面内で表示されたQRコードをスマホのアプリで読み取るだけで、接続設定が簡単に行えるiPhone/Android用遠隔監視スマートフォンアプリ(無料)にも対応しています。

【CMS PCシステム要件】
OS: Windows 10/11/Server 2008/Server 2012
CPU: 2.6GHZ以上
メモリー:2GB以上
グラフィックカードメモリー:1GB以上
インターネットプロトコル:TCP/IP

【スマートフォンアプリ】
iPhone : iOS 8.0以上
Android : Android OS 4.0以上

ネットワークカメラのVCA機能をサポート

【RK-KE104G】は、ROOKERネットワークカメラに実装されている10個のVCA機能をサポートしています。
※各ネットワークカメラで利用可能なVCA機能は、カメラの機種によって異なります。

詳細は各ネットワークカメラの対応VCAの仕様をご確認ください。

これらの分析機能は、監視ソフトウェアに完全に統合されており、高度なセキュリティシステムを実現することができます。

1.エリア侵入検知
2.エリア離脱検知
3.高度な動体検知
4.カメラの妨害検知
5.境界横断
6.徘徊検知
7.人物検知
8.人物カウント
9.置き去り検知
10.持ち去り検知

ダウンロードセンター

本ネットワークカメラ、ネットワークデジタルレコーダーのユーザー様には、株式会社ROOKERで運営するダウンロードセンターより、機器に関連した最新のソフトウェア、および新機能の追加、改善・改良などのバージョンアップ用のファームウェアを無償で提供しています。
また機能追加などで更新頻度の高い取扱説明書は、電子ファイル(PDF形式)にてダウンロードが可能です。

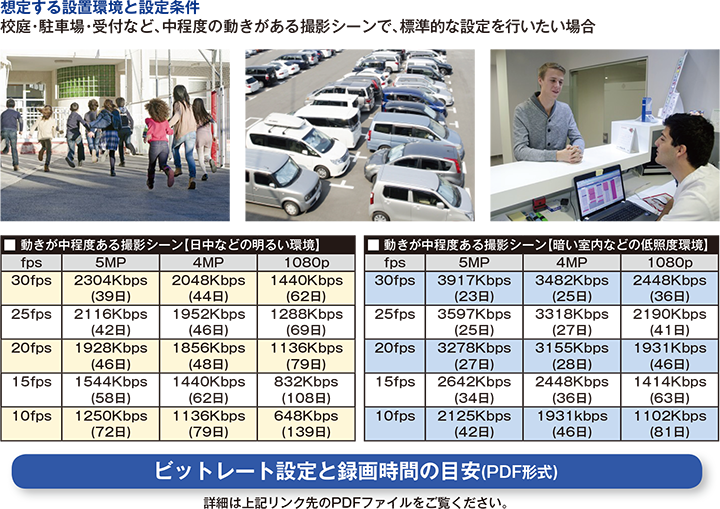

【AP-530SQE】ビットレート設定と録画時間の目安ページTOPへ戻る▲

H.265+対応5MP屋外スマートハイブリッドライトネットワークカメラ【AP-530SQE】は、従来のH.264圧縮方式と比べ、同じ画質で約4倍の録画時間を実現したH.265+圧縮方式に対応しています。
下記表では、標準的な中程度の動きのある撮影シーンの設定要件に合わせて、各解像度および各fpsの設定ごとに本製品の推奨ビットレート設定及び、接続先ネットワークビデオレコーダー(NVR)での録画時間の目安(日数)を記載しています。
