4CH UTP映像伝送ユニット(TTP414HD)
 4CH UTP映像伝送ユニット
  • ランク割対象外
  • 在庫あり

4CH UTP映像伝送
ツイストペアー
パッシブ(電源不要)
AHD/TVI/HDCVI
CVBS

TTP414HDは、ツイストペア(UTP:CAT5e/6)ケーブルを利用して最大4CH分の監視カメラ映像信号を伝送することができます。

本製品は、単体ではご使用できません。
別途本製品(4CH)、またはTTP111HD(1CH)TTP111HDL(1CH)TPP016HD(最大16CH対応) と組み合わせてご使用下さい。

本セットは、パッシブタイプのUTP映像伝送ユニットです。
(本製品を駆動させるための外部電源は必要ありません。)

アナログHD(AHD/TVI/HDCVI)信号、もしくはコンポジット(CVBS)信号に対応。

【最大伝送距離
※CAT6ケーブルの場合


CVBS:300m
TVI(5MP):200m
TVI(720p/1080p):250m
AHD(4MP):200m
AHD(720p):400m
AHD(1080p):250m
HDCVI(8MP/4K):200m
HDCVI(720p/1080p):400m

HD-TVI/AHD/CVBS UTP伝送ケーブル【TTP414HD】カタログダウンロード

HD-TVI/AHD/HDCVI/CVBS対応 4CH UTP映像伝送ユニットセット 【TTP414HD】承認図ダウンロード

★本製品は会員割引の対象外となります。

◆返品について◆

製品出荷後の初期 不良以外の返品は
一切受け付けて
おりません。

→詳細はこちら

参考価格(税込):オープン

特価(税込):
6,380

数量

【TTP414HD】の接続図ページTOPへ戻る▲
UTPツイストペアケーブル4CH映像伝送ユニット:300m(CVBS)/250m(AHD-1080p)/HD-TVI(720p/1080pの接続イメージ
【TTP414HD】のRJ-45ジャックピン対応表ページTOPへ戻る▲
UTPツイストペアケーブル4CH映像伝送ユニット:HD-TVI/AHD/(1080p):250m1CHHD-TVI(5MP)/AHD(4MP):200mのRJ-45対応イメージ
【TTP414HD】の製品仕様ページTOPへ戻る▲
映像入・出力信号 BNC×4 (1Vp-p, 75Ω)
リンク接続 RJ45もしくは8ピン端子台(100Ω)
※CAT5e以上のツイストペア(UTP)ケーブルを使用のこと
信号帯域 50Hz~60MHz(-3dB)
最大伝送距離  CAT6ケーブル使用時:CVBS:300m
AHD(1080p)/HD-TVI(720p/1080p):250m
AHD(4MP)/HD-TVI(5MP)/HD-CVI(8MP):200m
AHD(720p)/HD-CVI(720p/1080p):400m
サージ保護機能 ESD:30kV(気中)、15kV(接触) IEC 61000-4-2対応,
EFT:40A(5/50ns) IEC 61000-4-4対応,
雷サージ:2A(8/20us) IEC 61000-4-5対応
サージ応答速度 1ns以下
動作温度 0~55℃
動作湿度 95%以下(結露なきこと)
重量 約195g
寸法 111.5(W)×24.5(H)×76.8(D)mm

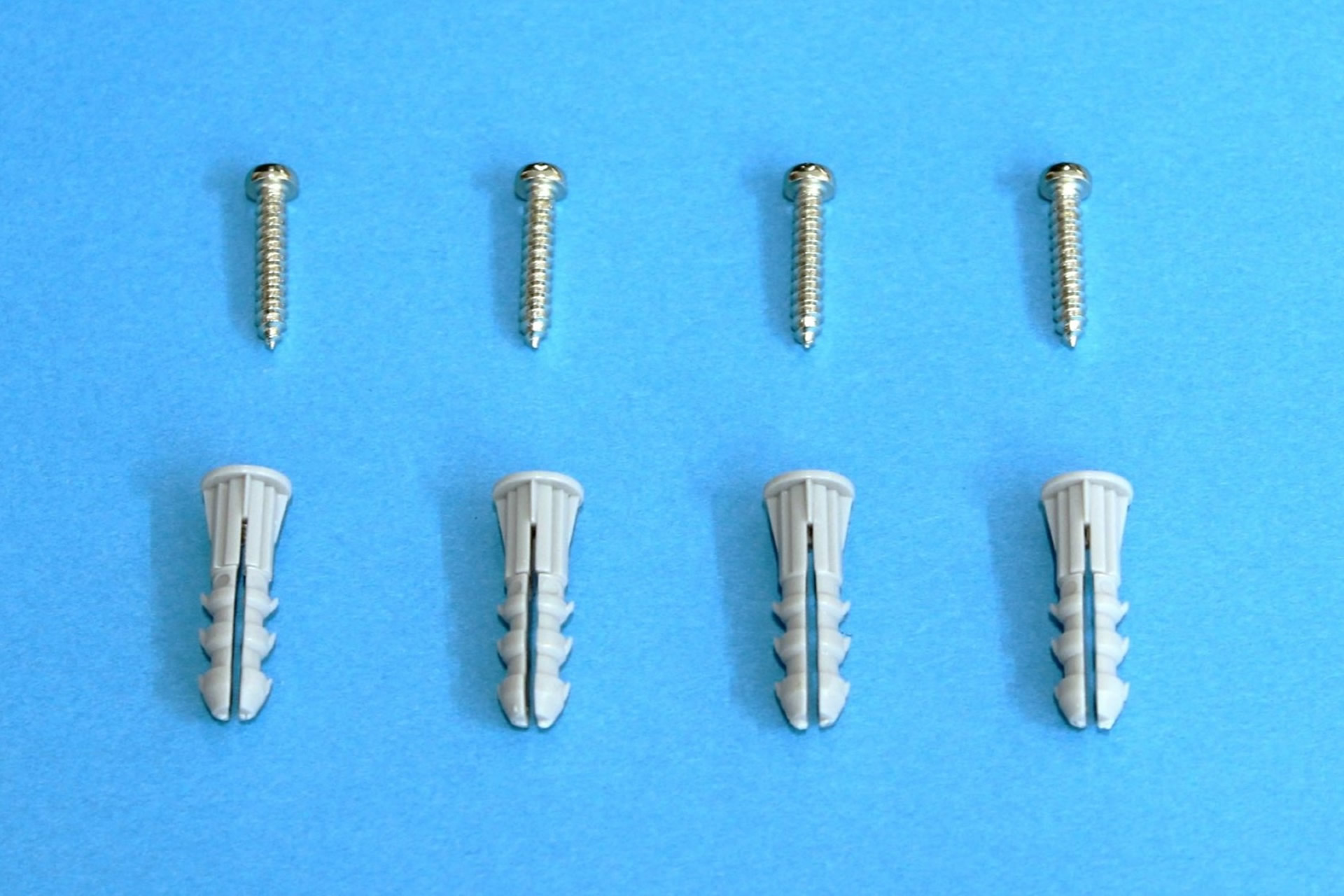

付属品 タッピングネジ×4,アンカープラグ×4,取扱説明書,保証書



【備考】
・本製品の仕様、外観は改善・改良の為予告なく変更になる場合がございます。
・ROOKER®は、有限会社エムエムネットワークシステムの登録商標です。
