UTP映像伝送ユニットセット(TTP111HDPK)
UTP映像伝送ユニットセット
  • 販売終了製品
  • 在庫なし

UTP映像伝送
ツイストペアー
パッシブ(電源不要)
最大4K対応
AHD/TVI/CVI
CVBS
DC12V/DC24V
LANケーブルで延長

TTP111HDPK は、ツイストペア(UTP:CAT5e/6)ケーブルを利用してアナログ映像信号(TVI/AHD/CVI/CVBS)と、電源 (DC12V/DC24V)を伝送することが可能です。

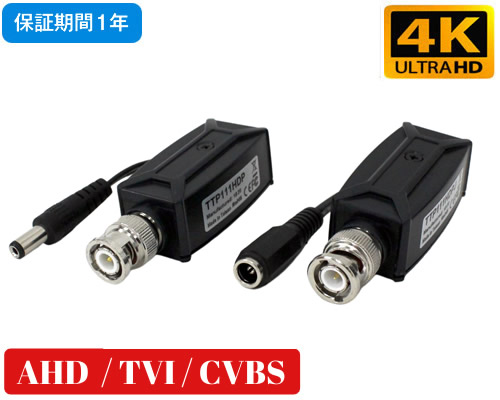

TTP111HDP (BNC端子+DC電源プラグ)とTTP111HDPJ (BNC端子+DC電源ジャック) がセットになっており、防犯カメラ側への電源供給も可能 (※ケーブルの長さと電圧降下の比例表を参照)。

本セットは、パッシブタイプのUTP映像伝送ユニットです。
(本製品を駆動させるための外部電源は必要ありません。)
最大で4K (AHD/TVI/CVI)信号 、もしくはコンポジット(CVBS)信号をサポート。

【最大伝送距離
※CAT6ケーブルの場合


CVBS:300m
TVI (8MP):150m
AHD (8MP):250m
CVI (8MP):200m

HD-TVI/AHD/CVbS UTP伝送ケーブルセット【TTP111HDPK】カタログダウンロード

HD-TVI/AHD/HD-CVI/CVbS対応 UTP映像伝送ユニットセット 【TTP111HDPK】承認図ダウンロード

◆返品について◆

製品出荷後の初期 不良以外の返品は
一切受け付けて
おりません。

→詳細はこちら

参考価格(税込):オープン

特価(税込):
5,830

数量
※ 申し訳ございませんが、只今品切れ中です。
【TTP111HDPK】の接続図ページTOPへ戻る▲
UTPツイストペアケーブル映像伝送ユニットセット:HD-TVI/AHD/(1080p):250m1CHHD-TVI(5MP)/AHD(4MP):200mの接続イメージ
【TTP111HDPK】のRJ-45ジャックピン対応表ページTOPへ戻る▲
UTPツイストペアケーブル映像伝送ユニットセット:HD-TVI/AHD/(1080p):250m1CHHD-TVI(5MP)/AHD(4MP):200mの電源・映像対応イメージ
【TTP111HDPK】のケーブルの長さと電圧降下の比例表ページTOPへ戻る▲
UTPツイストペアケーブル映像伝送ユニットセット:HD-TVI/AHD/(1080p):250mHD-TVI(5MP)/AHD(4MP):200mの電圧降下比例表
【TTP111HDPK】の製品仕様ページTOPへ戻る▲

映像入・出力信号 TTP111HDP: BNC×1 (1Vp-p, 75Ω)
TTP111HDPJ: BNC×1 (1Vp-p,75Ω)
リンク接続 RJ45 (100Ω) ※CAT5e以上のツイストペア (UTP) ケーブルを使用のこと
信号帯域 50Hz~60MHz(-3dB)
電源接続 1 x DC プラグ (ø2.1 x 5.5mm) , 1 x DC ジャック
最大伝送距離 CAT6ケーブル使用時
TVI (8MP):最大100m
AHD (8MP):最大250m
CVI (8MP):最大200m
CVBS (NTSC/PAL):最大300m
サージ保護機能 ESD:30kV (気中)、15kV (接触) IEC 61000-4-2対応,
EFT:40A (5/50ns) IEC 61000-4-4対応,
雷サージ (2A(8/20us) IEC 61000-4-5対応
サージ応答速度1ns以下
動作温度 0~55℃
動作湿度 95%以下 (結露なきこと)
重量 TTP111HDP:約35g/TTP111HDPJ約40g
寸法 TTP111HDP:24.7(W)×20.7(H)×69(D)mm ケーブル143mm
TTP111HDPJ-L:24.7(W)×20.7(H)×68.6(D)mm ケーブル143mm
付属品 取扱説明書,保証書



【備考】
・本製品の仕様、外観は改善・改良の為予告なく変更になる場合がございます。
・ROOKER®は、有限会社エムエムネットワークシステムの登録商標です。
