HD-SDI 信号延長器

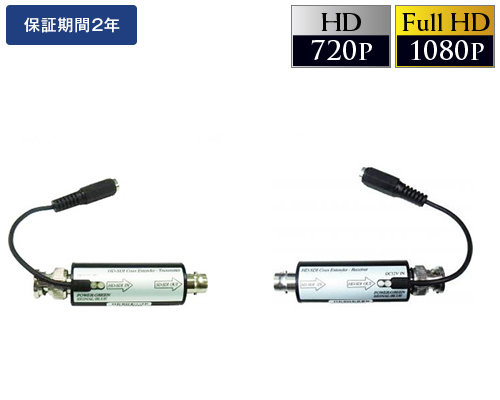

HD-SDI 信号延長器（SDI06）

HD-SDI 信号を延長

SDI06は、同軸ケーブル(75Ω)を使用してHD-SDI信号を最大300m(5C-FB:最大300m, 5C-2V:200m, 3C-2V:100m)まで延長して配線することができます。

本送・受信器セットを利用することで、HD-SDI信号伝送に不可欠な高品質・高帯域同軸ケーブルが必ずしも必要でなく、例えば既設のアナログ用同軸ケーブルを使用して、容易にHD-SDI監視カメラシステムへリプレイスすることが可能です。

大規模システムや長距離配線などケーブル交換が容易でない環境下では特に費用削減効果が高くオススメです。

本製品は、HD-SDI　1080p(30,25,24)、1080i(60,50)、720p(60,50,30,25,24)の信号のみ対応しています。

※本製品はカメラの電源を供給することはできません。

【セット内容】
SDI06T(送信器) x1
SDI06R(受信器) x1
DC12/1A x2

◆返品について◆

製品出荷後の初期不良以外の返品は
一切受け付けて
おりません。

→詳細はこちら

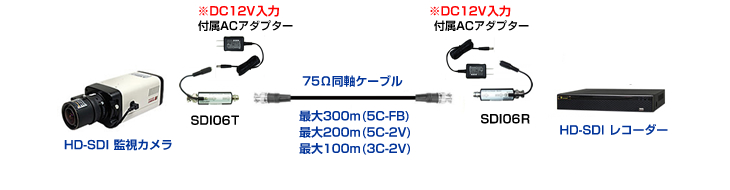

▼SDI06(SDI06T/SDI06R)接続図
▼【SDI06】の製品仕様

SDI06(SDI06T/SDI06R)接続図ページTOPへ戻る▲

【SDI06】の製品仕様ページTOPへ戻る▲

製品型番	SDI06
対応信号	HD-SDI(1.485Gbps) SMPTE292M
解像度	1080p(30,25,24) , 1080i(60/50) , 720p(60/50/30/25/24)
伝送方式	SDI06T(HD-SDI→EX-SDI) SDI06R(EX-SDI→HD-SDI)
最大伝送距離	300m(5C-FB)/200m(5C-2V)/100m(3C-2V)
接続端子	SDI06T	HD-SDI入力	BNC(オス)×1　(75Ω)
		EX-SDI出力	BNC(メス)×1　(75Ω)
		DC12V入力	DCジャック(φ2.1×5.5mmセンタープラス)
	SDI06R	EX-SDI入力	BNC(メス)×1　(75Ω)
		HD-SDI出力	BNC(オス)×1　(75Ω)
		DC12V入力	DCジャック(φ2.1×5.5mmセンタープラス)
状態表示	電源	緑色LED　※正常時ON
状態表示	信号	青色LED　※正常時ON
電源	DC12V/250mA(各機器)
消費電力	最大3W(各機器)
動作温度 / 湿度	0℃～+55℃/0～95%以下(結露なきこと)
外形寸法	φ20×79(D)mm※DCケーブル123mm
付属品	ACアダプター(DC12V/1A)×2、取扱説明書/保証書(2年間)
【備考】・本製品の仕様、外観は改善・改良の為予告なく変更になる場合がございます。・最大伝送距離は同軸ケーブルやBNCコネクターの品質(抵抗)により前後します。・作業時、圧着(ケーブル圧着)によるケーブル変形に注意して下さい。・ケーブル敷設時に無理に力を入れて引っ張らないでください。・ROOKER®は、有限会社エムエムネットワークシステムの登録商標です。
