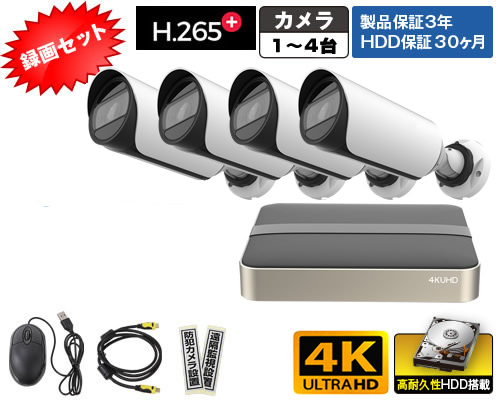

AP830FRE-KE4録画セット

AP830FRE-KE4録画セット（AP830FRE-KE4）

800万画素IPカメラ・録画セット

遠隔でズーム操作可能な電動ズームレンズ(AF)を搭載。

屋外設置に対応した業務用途プロ向け800万画素ネットワークカメラ。

駐車場や工場などの設置用途にオススメです。

●AP-830FREの主な特長

・最大8MP@30fps撮影に対応
・H.265+映像圧縮方式対応
・IR LED 照射距離最大約50m
・電動ズームレンズ※(P-iris)
　f=2.7～13.5mm/F1.4
　(水平画角107～33°)
・PoE(IEEE802af準拠)受電対応
・マイクロSD(最大1TB)対応
・音声入力/出力(1/1)
・アラーム入力/出力(1/1)対応
・屋外防雨仕様(IP67準拠)
・耐衝撃性能(IK10)
・VCA機能(最大8種類)
・人数カウント機能
・ヒートマップ
・スマートフォン遠隔監視(P2P)

●RK-KE104Gの主な特長

・PoEポート×4(合計40W)
・H.265+映像圧縮方式対応
・最大128倍速での高速再生対応
・スマートフォンによる遠隔監視は、
　QRコードで簡単接続設定に対応
・VCA機能サポート
・スタイリッシュなデザイン

セットをさらにカスタマイズ

・カメラの選択台数は1～4台
・NVR内蔵HDDは2TB～8TBまで
※LANケーブル(CAT5e以上)は、別売です。

※本製品の設置は、必ずLAN構築などネットワークの知識を有した専門の施工業者へご依頼ください。

★会員のお客様は、50%以上OFFの会員価格でご購入できます。

◆返品について◆

製品出荷後の初期不良以外の返品は
一切受け付けて
おりません。

→詳細はこちら

参考価格(税込)：オープン

特価(税込)：
148,940～434,720 円

■カメラ・録画装置セット: (必須)

数量

▼【AP-830FRE】オプション品 / その他周辺機器
▼800万画素屋外ネットワークカメラ【AP-830FRE】の主な特徴
▼【RK-KE104G】の主な特徴
▼【AP-830FRE】ビットレート設定と録画時間の目安
▼ROOKER ネットワークシステム　システム要件

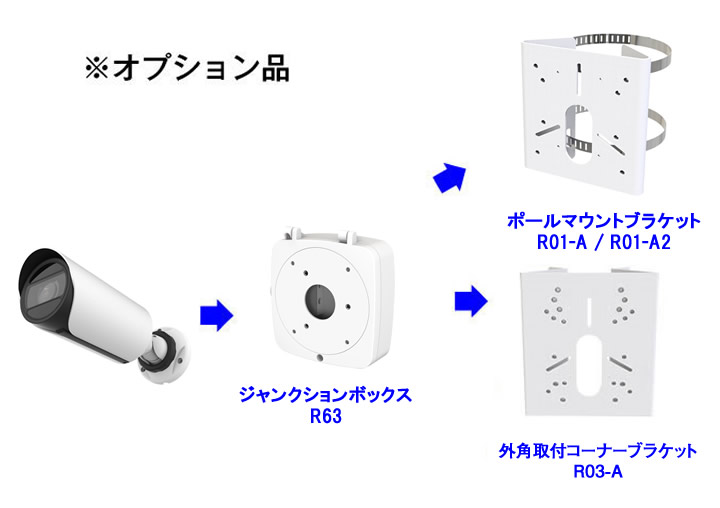

【AP-830FRE】オプション品 / その他周辺機器ページTOPへ戻る▲

型番	純正アクセサリー (オプション品)
R63	ジャンクションボックス
R01-A	ポールマウントブラケット
R01-A2	ポールマウントブラケット
R03-A	外角取付コーナーブラケット

型番	イメージ	その他周辺機器
AR-04POE		PoE/PoE+ 4ポートスイッチ (60W級)
AR-08POE		PoE/PoE+ ギガビット 8ポートスイッチ (120W級)
AR-16POE		PoE/PoE+ ギガビット 16ポートスイッチ (240W級)
SP006PHO		屋外サージプロテクター (IEEE 802.3af/ 802.3at/ 802.3bt)
AP-POEL		1CH PoEエクステンダー (PoE伝送距離を延長)
RK-IP01E		同軸ケーブルIP伝送器 (PoE対応)

800万画素屋外ネットワークカメラ【AP-830FRE】の主な特徴ページTOPへ戻る▲

【インストール専用工具セット】※別売

インストール専用工具セット(AI-100)を別途ご注文ください。

同一の機種を複数台設置するようなケースでは、一つあれば賄えるため余分な工具は無駄なものとして廃棄されてしまう実情を鑑みて、環境保護の一環として専用のドライバー類の工具セットは、AI シリーズのネットワークカメラから別売とさせていただきます。

これ1式でROOKER IPネットワークカメラを賄うことが可能です。

【 AI ビデオコンテンツ分析機能】

800万画素PoE対応屋外ネットワークカメラ(AP-830FRE)は、8個のVCA(ビデオコンテンツ分析)機能を搭載し、複数のイベントで人や自動車の検出に焦点を合わせたフィルターリングが可能です。

これらの分析機能は、ネットワークカメラの基幹ソフトウェアに統合されており、高度なセキュリティシステムを実現することができます。

※VCA機能は複数を同時に設定することも可能ですが、2～3個までをお勧めします。

1.エリア侵入検知
2.エリア離脱検知
3.高度な動体検知
4.カメラの妨害検知
5.境界横断
6.徘徊検知
7.置き去り検知
8.持ち去り検知

【人数カウント機能】

AI アルゴリズムに基づき入口の入退出する人数、または撮影範囲内の任意のエリア(最大4エリア)内の人数をリアルタイムでカウントすることができます。
統計レポート(日次/週次/月次/年次)表示やデータのバックアップも可能で、活用することで様々なビジネスに活用することが可能です。

【ヒートマップ機能】

本製品は、顧客の動きや密度を映像上にヒートマップで表示させる機能が実装されています。必要に応じて売り場ごとの空間密度を分析し、ビジネスに活用することが可能です。

【H.265+/H.265(HEVC)ビデオ圧縮対応】

4K(800万画素) PoE屋外ネットワークカメラ(AP-830FRE)は、従来までのH.264ビデオ圧縮方式と比較して、回線帯域を約80%節約することを可能とした最新のネットワークカメラです。

高解像度化によるトラフィック増大がネットワークインフラ上における最大のネックでしたが、圧縮効率に優れた最新のH.265+ビデオ圧縮方式をインクルードすることで、ビットレートを最大70%～80%軽減することに成功し、より滑らかで遅延の少ない監視映像を提供します。

【PCシステム要件】

OS	Windows Vista/7/8/10 Windows Server 2000/2008
CPU	1.66GHz以上
RAM	1GB以上
グラフィックメモリー	128MB以上
インターネットプロトコル	TCP/IP (IPv4/IPv6)
WEBブラウザ	Internet Explorer (8.0以上)/Edge(V.75以上)/ Firefox(V.69以上)Chrome(V.65以上)/Safari ※Internet Explorer以外のWEBブラウザでは一部利用できない機能があります。

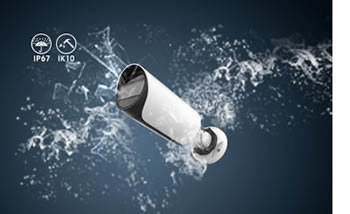

【優れた耐候性】

本機種は、防塵防水レベルの目安とされる IP67 に準拠しており、台風の多い地域にも安心して設置することができます。
また、耐衝撃性能は IK10に準拠しています。

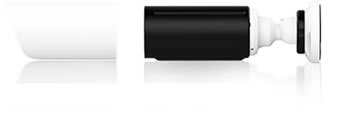

スライド式のサンシェードは前・後方への調整が可能です。

【光学5倍電動ズームレンズ】

AP-830FREは、光学5倍電動ズームレンズ(f=2.7～13.5mm)を搭載しています。
※オートフォーカス/マニュアルフォーカス対応

広角時の最大水平画角は、107°で遠隔地からもズーム操作を行うことができます。

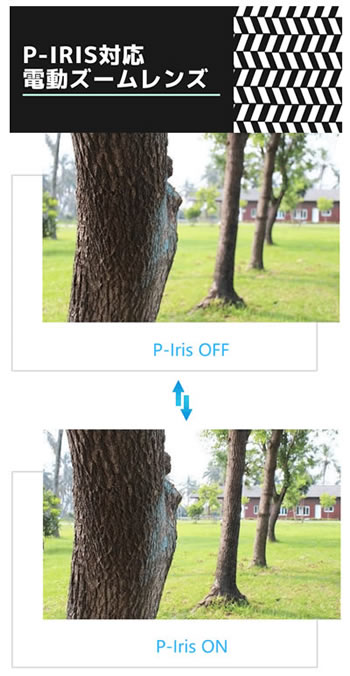

【P-iris対応】

AP-830FREは、P-irisコントロールに対応しています。

照度変化の激しい奥行きのあるシーンを撮影する場合、カメラから異なる距離にある被写体のぼけを防ぐことができます。

【カラーで0.01Lux】

800万画素 PoE屋外ネットワークカメラ(AP-830FRE)は、カラー映像で0.01ルクス(F1.2)ルクスレベルの高感度CMOSセンサーを搭載しています。

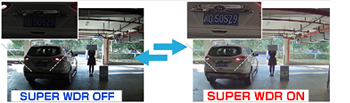

【ワイドダイナミックレンジ】

120dBのダイナミックレンジにより自然光や人工照明の影響で生じる被写体の明暗差を補正することが可能です。

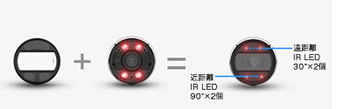

【最大50mのIRパフォーマンス】

高感度CMOSセンサと、近赤外線 IR LED 照射機能を最大限に活かしたクリアーな夜間監視映像をご体感いただけます。

近赤外線透過率と反射による悪影響を考慮し開発されたIR反射防止パネルは、IR効果を最大限に高めることで証拠能力の高い監視映像を提供します。

※近赤外線 IR LED 照射距離:最大50m

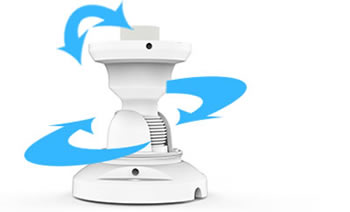

【3軸可動対応】

新設計の新しいブラケットは、カメラの方向を簡単に素早く調整することができます。

3軸方向で調整可能なため、天井のみならず、壁面に設置しても希望する映像を得ることが可能です。

【PoE受電/DC12V入力対応】

【ご注意ください】

本録画セットのNVRの PoE給電能力は合計40Wです。
本カメラの場合は、最大3台(11W×3台)まで給電可能です。
※4台録画セットで運用する場合は、別途PoE スイッチングハブが必要になります。

IEEE802afのPoE(Power of Ethernet)に対応し、PoE給電をサポートしたNVRやPoEスイッチングHUB(ハブ)間を直接LANケーブル(カテゴリー5e以上)で接続するだけで、本製品への電源供給とデータ通信が可能。
※ACアダプター(DC12V/2A 2.1Фセンター+)は別売となります。

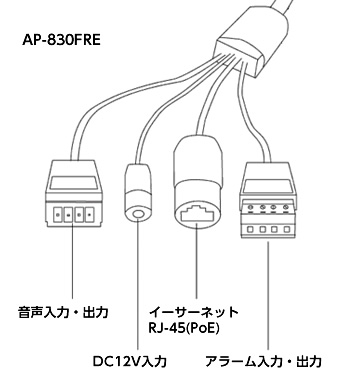

また音声入力・出力(端子台)と、アラーム入力・出力(端子台)が装備されています。

【スマホで遠隔監視!】

スマートフォンアプリ(無料ダウンロード)を利用してスマートフォン(Andoroid、iOS対応)でライブ監視や録画映像の再生を行うことができます。

本ネットワークカメラは、標準でP2P(ピアツーピア)機能に対応しています。
※NVRと接続して使用する場合は、NVR側のP2P機能を利用します。NVRを接続するLANのセグメント情報に従ってプライベート固定IPアドレスを割り当ててる必要があります。

NVRの管理メニュー画面上のQRコードをスマホから読み込み、NVRのアカウント情報(ユーザー名/パスワード)を入力するだけでNVRと相互通信が可能となり、NVRの配下に接続されているネットワークカメラの映像も確認することができます。

専用のスマートフォンアプリ(無料)は、最大64台のネットワークカメラを接続しライブ監視(最大16分割×4)を行うことが可能です。
※同時再生は最大4CHまで対応

【パソコンから中央集中管理】

CMSソフトウェア(無料)を利用することで、最大128台のネットワークカメラ(最大64分割×2)を、ライブ監視・再生、その他、監視本部で各拠点を効率的に集中して管理することができます。例えば各拠点の支店や店舗に設置したネットワークカメラやNVRを、本社や管理部門で集中管理することが可能となります。

【CMS PCシステム要件】

OS	Windows Vista/7/8/10/11 Windows Server 2000/2008
CPU	2.6GHz以上
RAM	2GB以上
グラフィックメモリー	1GB以上
インターネットプロトコル	TCP/IP

【ダウンロードセンター】

本ネットワークカメラのユーザー様には、株式会社ROOKERで運営するダウンロードセンターより、機器に関連した最新のソフトウェア、および新機能の追加、改善・改良などのバージョンアップ用のファームウェアを無償で提供しています。
また機能追加などで更新頻度の高い取扱説明書は、電子ファイル(PDF形式)にてダウンロードが可能です。

【RK-KE104G】の主な特徴ページTOPへ戻る▲

H.265(HEVC)/H.265+対応

【RK-KE104G】は、従来までのH.264ビデオ圧縮方式と比較して、回線帯域を最大で約80%節約可能なネットワークカメラの録画をサポートしています。

最新のH.265+では、NVRやCMSなどに集中するトラフィックを大幅に削減することで監視システム全体の信頼性を高め、より滑らかなビデオストリーミングを提供し、ストレージデータ容量の削減に貢献します。

プラグインプレイ、PoEポート×4　搭載

ネットワークカメラとネットワークビデオレコーダー(NVR)の間をLANケーブル(カテゴリー5e、6以上)と接続するだけで、ネットワークカメラへ電源供給と、ビデオ・音声・データの送受信が可能です。

4K/H.265+対応 4CH ネットワークビデオレコーダー(RK-KE104G)は、同一のLAN内に接続されたROOKER ネットワークカメラをボタンひとつで検索して追加できる、プラグインプレイ機能を利用することで初期導入時の設定作業が容易になりました。

LANケーブルが接続されると、NVRは自動的にROOKERネットワークカメラを検出し、設定等で多くの時間や専門知識等を特に必要とせず、事実上手間のかからないインストールプロセスを提供します。
また、PoEで接続されたネットワークカメラのブラウザ上の管理画面にも、NVRのブラウザ管理画面から個別にアクセスすることが可能です。

強力なデコーディングとレコーディング性能

【RK-KE104G】は、1CH×4K(8MP/30fps)、1CH×6MP(30fps)、1CH×5MP(30fps)、2CH×4MP(30fps)、2CH×3MP(30fps)、4CH×1080P(2MP/30fps)ネットワークカメラの同時再生をサポートしています。

上記の性能を超えたネットワークカメラを本機に接続する場合は、メインストリームとサブストリームを有効にし、それぞれの値を本機の仕様の範囲内に設定・調整してください。

※設定・調整をしていない場合、映像の途切れなどの不具合が生じますが機器の故障ではありません。
適切に調整した場合、4K解像度のカメラで最大4台まで接続することは可能ですが、カメラのフレーム数や送信ビットレート値の上限を落として利用する必要があるため画質の低下を招きます。

メイン管理画面

拡大する	【RK-KE104G】は、直接モニターへ出力(HDMI)して運用・管理したり、ネットワークを利用してパソコンのブラウザ画面からも運用・管理することが可能です。管理画面ではメインメニューとサブメニューを体系的に表示したシンプルなレイアウトデザインを採用し、目的の設定項目への移動が容易です。

多彩なインターフェイスで日々の監視業務をサポート

【RK-KE104G】は、4つのPoEポート、1つのHDMIポート、2つのUSBポート、1つのLANポートを備えています。

PoE給電ポートに最大4台のROOKER ネットワークカメラを接続できます。

HDMIポートは、最大3840x2160/30Hz出力に対応し、4K超高精細監視映像を提供します。※別途4K対応モニターが必要です。

2つのUSBポートは付属のマウスを接続してRK-KE104Gの画面操作を行うほか、USBメモリーへ録画映像を証拠映像としてバックアップ(書き出し)することができます。

ANR機能(ネットワーク回線障害時のデータバックアップ)

ANR(Automatic Network Replenishment)機能は、ネットワークカメラにSDメモリーカードを搭載して、ネットワーク回線障害時に発生するNVRの録画データ漏れを防ぐための機能です。

左図に示すように、NVRとカメラ間のネットワーク接続が正常な場合、NVRはビデオデータを録画します。

ネットワーク接続が失われると、ネットワークカメラは自動的に内蔵のSDメモリーカードにビデオデータを連続して録画します。

その後、ネットワーク回線が復旧し再接続後、自動的にネットワークカメラのSDメモリーカードから欠落したビデオデータをNVRへ転送し録画漏れを防ぐことができます。

【利用環境】
カメラ:FW. V4X.7.1.72 以上
NVR:FW. V7X.9.1.6 以上

CMS・スマートフォンアプリからの遠隔監視

拡大する

【CMSとは複数拠点に設置してあるネットワークカメラやNVRを、本社や本部などの拠点から1台のパソコンで集中管理するためのソフトウェアです。】

複数拠点のROOKER　ネットワーク監視カメラやネットワークビデオレコーダーから、最大64CHの映像の同時監視を実現するCMSソフトウェア(無料)をWindows PCよりご利用いただけます。

また、【RK-KE104G】の管理画面内で表示されたQRコードをスマホのアプリで読み取るだけで、接続設定が簡単に行えるiPhone/Android用遠隔監視スマートフォンアプリ(無料)にも対応しています。

【CMS PCシステム要件】
OS: Windows 8/10/11/Server 2008/Server 2012
CPU: 2.6GHZ以上
メモリー:2GB以上
グラフィックカードメモリー:1GB以上
インターネットプロトコル:TCP/IP

【スマートフォンアプリ】
iPhone : iOS 8.0以上
Android : Android OS 4.0以上

ネットワークカメラのVCA機能をサポート

【RK-KE104G】は、ROOKERネットワークカメラに実装されている10個のVCA機能をサポートしています。
※各ネットワークカメラで利用可能なVCA機能は、カメラの機種によって異なります。

詳細は各ネットワークカメラの対応VCAの仕様をご確認ください。

これらの分析機能は、監視ソフトウェアに完全に統合されており、高度なセキュリティシステムを実現することができます。

1.エリア侵入検知
2.エリア離脱検知
3.高度な動体検知
4.カメラの妨害検知
5.境界横断
6.徘徊検知
7.人物検知
8.人物カウント
9.置き去り検知
10.持ち去り検知

ダウンロードセンター

本ネットワークカメラ、ネットワークデジタルレコーダーのユーザー様には、株式会社ROOKERで運営するダウンロードセンターより、機器に関連した最新のソフトウェア、および新機能の追加、改善・改良などのバージョンアップ用のファームウェアを無償で提供しています。
また機能追加などで更新頻度の高い取扱説明書は、電子ファイル(PDF形式)にてダウンロードが可能です。

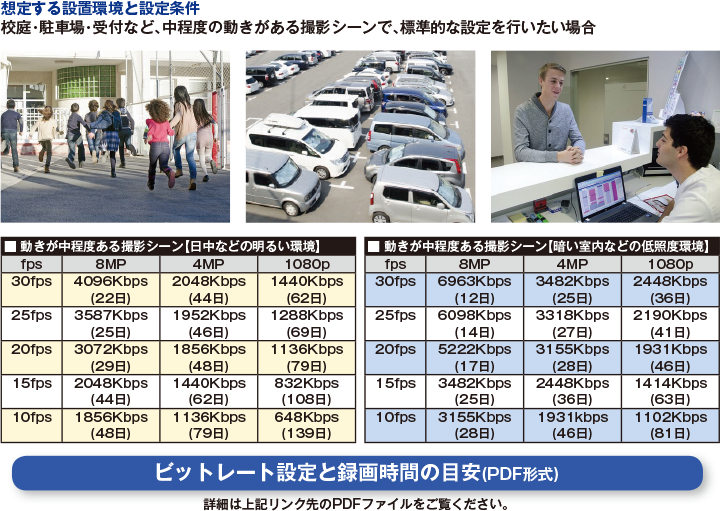

【AP-830FRE】ビットレート設定と録画時間の目安ページTOPへ戻る▲

H.265+対応8MP屋外防雨ネットワークカメラ【AP-830FRE】は、従来のH.264圧縮方式と比べ、同じ画質で約4倍の録画時間を実現したH.265+圧縮方式に対応しています。
下記表では、標準的な中程度の動きのある撮影シーンの設定要件に合わせて、各解像度および各fpsの設定ごとに本製品の推奨ビットレート設定及び、接続先ネットワークビデオレコーダー(NVR)での録画時間の目安(日数)を記載しています。
