アナログ4K 16CH画面分割器

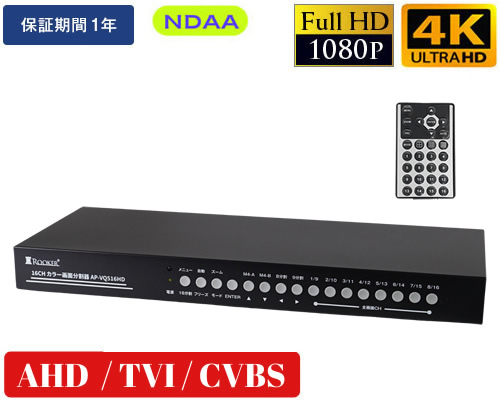

アナログ4K 16CH画面分割器（AP-VQ516HD）

アナログ16CH 画面分割器

ROOKERの最新16チャンネル画面分割器は、最大16台までのAHD/TVI/CVI(最大4K/15p)アナログ防犯カメラを接続し、1台のモニター画面にリアルタイム監視映像を分割表示させることができます。

AP-VQ516HDは、アナログ監視カメラ16台までの録画を必要としないモニター監視用途に幅広くご利用いただけます。
※カメラ入力映像信号は、OSDメニュー設定画面上から手動切換え操作が必要です。

また、オートシーケンス(映像自動スイッチング)機能の設定により、入力の映像チャンネルを自動的に全画面で順番に表示させることが可能です。
HDMIモニター出力は、最大4K/30p)解像度をサポートし、VGA出力端子(D-Sub15pin)、CVBS(コンポジットビデオ信号)をそれぞれ装備しています。

VGA/HDMI接続の場合、OSDメニュー設定画面上から出力解像度を選択し出力することが可能。※4K/30p出力はHDMIデバイスのみサポートしています。

★会員のお客様は、50%以上OFFの会員価格でご購入できます。

◆返品について◆

製品出荷後の初期不良以外の返品は
一切受け付けて
おりません。

→詳細はこちら

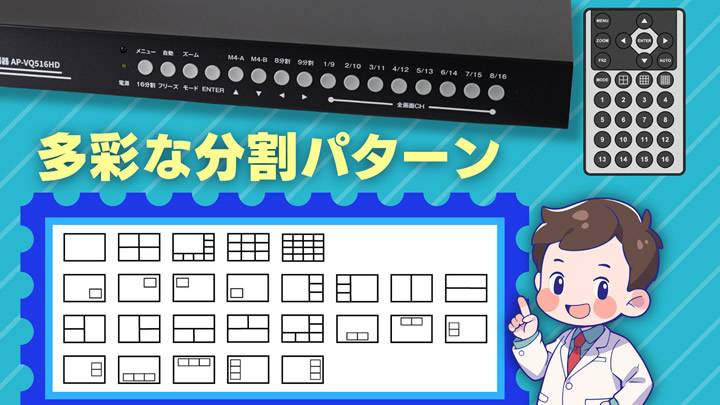

▼アナログ4K対応 16CH画面分割器【AP-VQ516HD】分割表示パターン
▼アナログ4K対応 16CH画面分割器【AP-VQ516HD】の製品仕様

アナログ4K対応 16CH画面分割器【AP-VQ516HD】分割表示パターンページTOPへ戻る▲

アナログ4K対応 16CH画面分割器【AP-VQ516HD】の製品仕様ページTOPへ戻る▲

映像方式	NTSC/PAL
映像入力	BNCx16
ループスルー映像出力	BNCx16 , 最大200m(5C-2V)
映像信号/解像度	TVI/AHD/CVI/CVBS(コンポジットビデオ信号) (8MP/15p), (5MP/20,12.5p), (4MP/30p), (1920x1080/30,25p), (1280x720/30,25p), (720x480/30i), (720x576/25i) ※入力映像信号モードは設定メニュー画面から変更(工場出荷時:TVI)
モニター出力	1.0Vp-p / 75Ωコンポジットビデオ信号 (BNC)×1 (NTSC : 720x480 30i / PAL : 720x576 25i )
	HDMI×1 ( 1024x768 60p, 1280x1024 60p, 1440x900 60p, 1280x720 60p, 1920x1080 50/60p, 3840x2160 30/25p )
	VGA (D-Sub15pin)×1 (1024x768 60Hz, 1280x1024 60Hz, 1440x900 60Hz, 1280x720 50/60Hz, 1920x1080/50/60Hz
オートシーケンス	チャンネル毎に表示時間設定(0～99秒)
ビデオロス検知	ビデオロス検知時に内蔵ブザーを警鳴(自動)
分割表示パターン	1画面/2分割(左右/上下)/4分割/9分割/16分割/PIPモード
カメラタイトル	英数15文字以内
イメージ調整	明るさ/コントラスト/彩度/色調
鏡像反転	OFF/ON(H/V/HV)
電源入力/消費電力	DC12V±10% / >11W
外観寸法(mm)	445(W)×185(D)×45(H)mm
重量	1615g
動作温度/動作湿度	-10～50℃ /10～90%(RH) ※結露なきこと
付属品	ACアダプター(DC12V/3A) , 1Uラックマウント金具 x 2 リモコン(電池別売:CR2032、またはCR2025) , 取扱説明書(保証書1年間)
【備考】・HDMI/VGA出力の工場出荷時解像度は1920x1080 60p(Hz)となります。接続モニターが1920x1080p/60p(Hz)入力をサポートしていない場合は、コンポジットビデオ信号に対応したモニターを用意してCVBS出力(BNC端子)に接続し、本機のOSD設定メニュー画面からHDMI/VGA出力解像度を変更する必要があります。・本製品の仕様、外観は改善・改良の為予告なく変更になる場合がございます。・ROOKER®は、有限会社エムエムネットワークシステムの登録商標です。
