CVBS 9CH画面分割器

CVBS 9CH画面分割器（AP-Q309V）

・	CVBS入力

・	9CH分割器

		最大9台までのCVBS(コンポジットビデオ信号)出力対応の監視カメラ・防犯カメラなどの映像機器を接続し、1台のモニター画面にリアルタイム監視映像を分割表示させることができます。また、オートシーケンス(映像自動スイッチング)機能の設定により、入力のの映像チャンネルを自動的に全画面で順番に表示させることが可能です。
	メインモニター出力
		CVBS(コンポジットビデオ信号)×1、およびVGA出力端子(D-Sub15pin)×1個を搭載しています。VGAはメニューより出力解像度を1024×768および1280×1024を選択して利用することができます。 ※二つの出力は、同時出力が可能です。

◆返品について◆

製品出荷後の初期不良以外の返品は
一切受け付けて
おりません。

→詳細はこちら

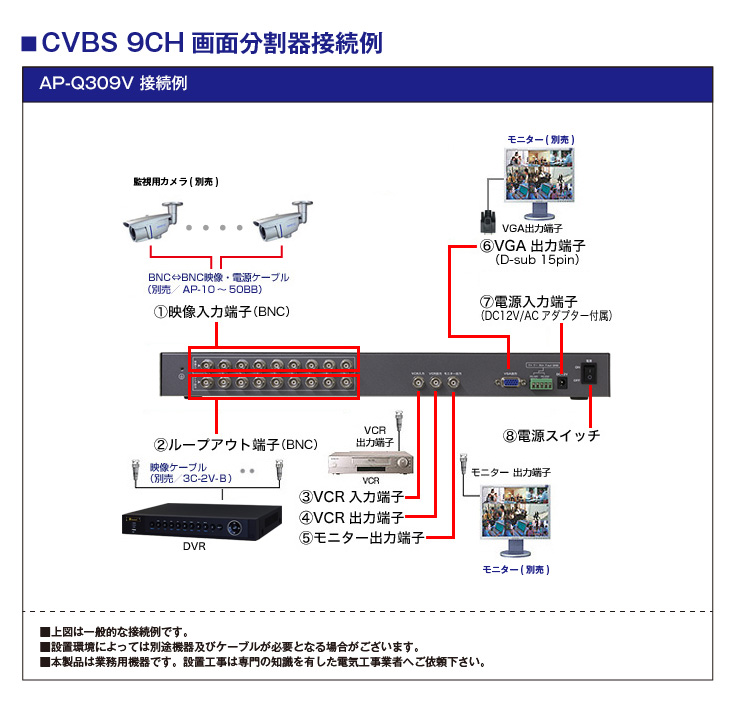

▼【AP-Q309V】の接続例
▼【AP-Q309V】の製品仕様

【AP-Q309V】の接続例ページTOPへ戻る▲

【AP-Q309V】の製品仕様ページTOPへ戻る▲

信号方式	NTSC/PAL
映像入力解像度	D1(720×480)
映像入力	ビデオ入力:1.0Vp-p / 75Ωコンポジット信号 (BNC)×9
映像入力	VCR入力:1.0Vp-p / 75Ωコンポジット信号 (BNC)×1
映像出力	モニター出力:1.0Vp-p / 75Ωコンポジット信号 (BNC)×1
	ループ出力:1.0Vp-p / 75Ωコンポジット信号 (BNC)×9
	VGA出力: D-sub15pin×1(解像度:1024×768/1280×1024/1920×1080)
	VCR出力:1.0Vp-p / 75Ωコンポジット信号 (BNC)×1
日付時刻表示	内蔵時計:年/月/日, 時/分/秒
カメラタイトル表示	各チャンネル 5文字(英数字記号) 表示, On/Off
分割表示パターン	1画面/2分割(左右)/4分割/9分割/PIP(1CH,2CH子画面)
オートシーケンス	チャンネル別順次時間(Off～99秒)設定可能
OSD	OSD 位置変更& OSD On/Off
イベント	最大60件の最新イベントリストを記録
ブザー警鳴	ON/OFF　各監視カメラに設定可能(ビデオロス)
デジタルズーム	ON/OFF　ズームエリア設定可能
映像調整	コントラスト/彩度/色相/シャープネス/水平反転
分割画面境界線	ON(ホワイト、グレー、ブラック)/OFF
ビデオロス検出	ビデオロス時OSD表示&アラーム音, イベント記録
使用電源	DC12V/1A(最大)
寸法	440(W)×82(D)×45(H)mm
質量	約1.6kg
付属品	ACアダプター(DC12V/2A)、リモコン、19インチラックマウント金具×2、取付ねじ、取扱説明書、保証書(1年間)
【備考】・CVBS 9CH画面分割器【AP-Q209V】で対応しておりました、カメラ映像の上下反転機能、モーション検知・アラーム検知および8分割表示モード、PTZカメラ制御モード、RS232C/RS-485端子を利用したコマンドによる遠隔制御は、本製品では対応していませんので予めご了承のほどお願い申し上げます。・本製品の仕様、外観は改善・改良の為予告なく変更になる場合がございます。・ROOKER®は、有限会社エムエムネットワークシステムの登録商標です。
