CVBS 9CH画面分割器（AP-Q209V）

CVBS 9CH画面分割器

◆モニター1台で最大9台集中管理

	最大9台までのCVBS対応の監視カメラ・防犯カメラなど映像機器を接続し、1台のモニター画面にリアルタイム監視映像を分割表示させることができます。

◆アナログRGB出力にも対応

	モニター出力(BNC)のほかに、アナログRGB出力対応(1024×768/1280×1024)(D-sub15ピン)の両方の端子から同時に出力可能です。

★会員のお客様は、50%以上OFFの会員価格でご購入できます。

◆返品について◆

製品出荷後の初期不良以外の返品は
一切受け付けて
おりません。

→詳細はこちら

▼【AP-Q209V】の接続例
▼【AP-Q209V】の製品仕様

【AP-Q209V】の接続例ページTOPへ戻る▲

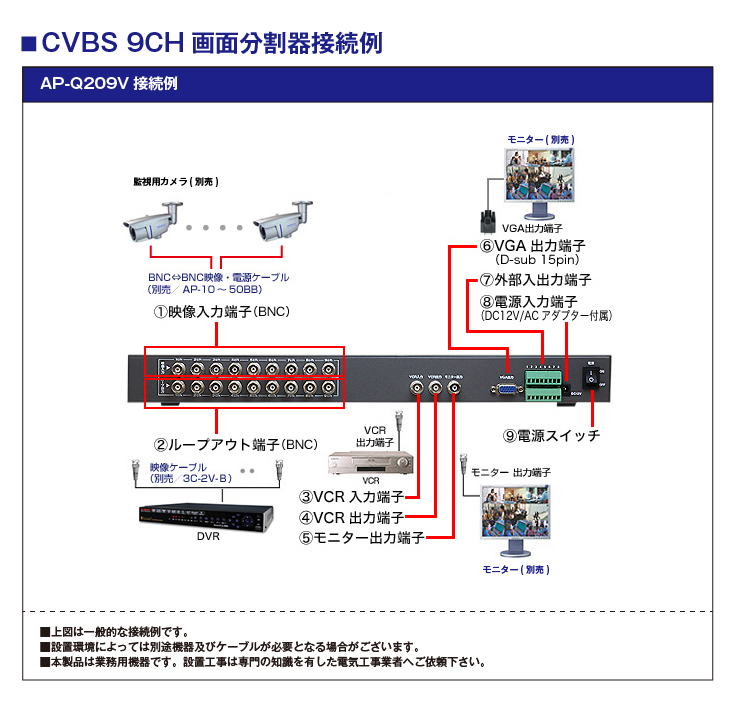

監視カメラ用CVBS 9CH 画面分割器【AP-Q209V】の接続イメージ

【AP-Q209V】の製品仕様ページTOPへ戻る▲

信号方式	NTSC/PAL
映像入力解像度	D1(720×480)
映像入力	ビデオ入力:1.0Vp-p / 75Ωコンポジット信号 (BNC)×9
映像入力	VCR入力:1.0Vp-p / 75Ωコンポジット信号 (BNC)×1
映像出力	モニター出力:1.0Vp-p / 75Ωコンポジット信号 (BNC)×1
	ループ出力:1.0Vp-p / 75Ωコンポジット信号 (BNC)×9
	VGA出力: D-sub15pin×1(解像度:1024×768/1280×1024)
	VCR出力:1.0Vp-p / 75Ωコンポジット信号 (BNC)×1
日付時刻表示	内蔵時計:年/月/日, 時/分/秒
カメラタイトル表示	各チャンネル 4文字(英数字) 表示, On/Off
分割表示パターン	1画面/2分割(左右)/4分割/8分割/9分割/PIP(1CH,2CH子画面)
オートシーケンス	チャンネル別順次時間(Off～99秒)設定可能
OSD	OSD 位置変更& OSD On/Off
モーション検知 (1～8ch)	モーション検出感度設定,反応速度設定, On/Off, イベント記録
イベント	最大60件の最新イベントリストを記録
OSD	OSD 位置変更& OSD On/Off
モーション検知	ON/OFF　各監視カメラ画面内16×12コマよりエリア設定可能
イベント	最大60件の最新イベントリストを記録
ブザー警鳴	ON/OFF　各監視カメラに設定可能(モーション検知/ビデオロス)
デジタルズーム	ON/OFF　ズームエリア設定可能
映像調整	コントラスト/彩度/色相/シャープネス/水平反転/垂直反転
分割画面境界線	ON(ホワイト、グレー、ブラック)/OFF
ビデオロス検出	ビデオロス時OSD表示&アラーム音, イベント記録
アラーム入力	8CH×(N.C / N.O)
アラーム出力	1CH×(N.C / N.O)
シリアルインターフェイス	RS-485端子(PTZカメラ制御及び外部接続機器による遠隔制御) RS-232C端子(外部接続機器による遠隔制御)
PTZプロトコル	Pelco-D(2400、4800、9600bps)
使用電源	DC12V/440mA(最大)
寸法	440(W)×183(D)×43(H)mm
質量	約1.6kg
付属品	ACアダプター(DC12V/3A)、リモコン、19インチラックマウント金具×2、取付ねじ、取扱説明書、保証書(1年間)
【備考】・本製品の仕様、外観は改善・改良の為予告なく変更になる場合がございます。・ROOKER®は、有限会社エムエムネットワークシステムの登録商標です。
