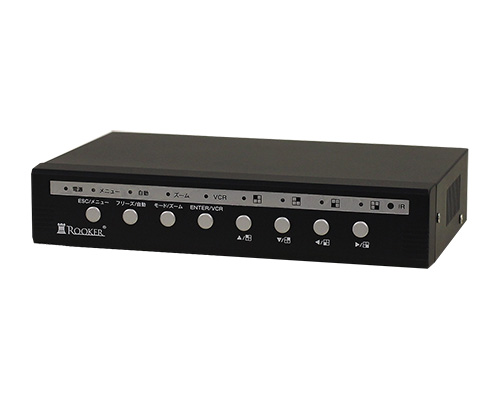

CVBS 4CH画面分割器（AP-Q204V）
CVBS 4CH画面分割器
  • 販売終了製品
  • 在庫なし

・ CVBS入力
・ 4CH分割器

最大4台までのCVBS(コンポジットビデオ信号)出力対応の監視カメラ・防犯カメラなどの映像機器を接続し、1台のモニター画面にリアルタイム監視映像を分割表示させることができます。

また、オートシーケンス(映像自動スイッチング)機能の設定により、入力の映像チャンネルを自動的に全画面で順番に表示させることが可能です。
  メインモニター出力

CVBS(コンポジットビデオ信号)×1、およびVGA出力端子(D-Sub15pin)×1個を搭載しています。VGAはメニューより出力解像度を1024×768および1280×1024を選択して利用することができます。
AHD-M 130万画素防犯カメラ【AP-Q204V】カタログダウンロード

★会員のお客様は、50%以上OFFの会員価格でご購入できます。

◆返品について◆

製品出荷後の初期 不良以外の返品は
一切受け付けて
おりません。

→詳細はこちら

参考価格(税込)：オープン

特価(税込)：
18,944 円

数量
※ 申し訳ございませんが、只今品切れ中です。
【AP-Q204V】の接続例ページTOPへ戻る▲

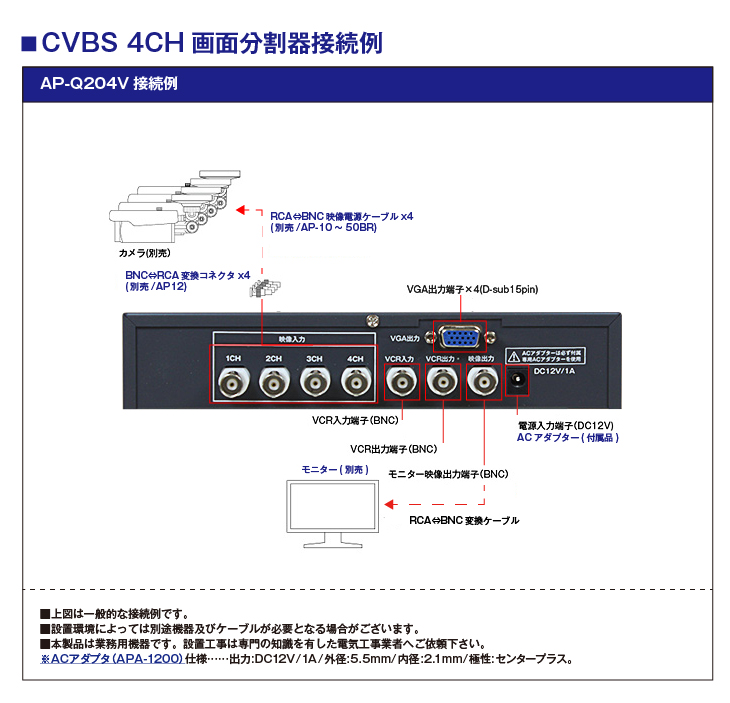

監視カメラ用CVBS4CH 画面分割器【AP-Q204V】の接続イメージ 4CH画面分割器【AP-Q204V】 監視カメラ映像/電源ケーブル【CVBSケーブル一覧】 監視カメラ用変換コネクタ【AP-12】 CVBS4CH 画面分割器用アダプター【APA-1200】 監視カメラ用モニター【監視カメラ用モニター一覧】 CVBS4CH 画面分割器用アダプター【APA-1200】
【AP-Q204V】の製品仕様ページTOPへ戻る▲

信号方式 NTSC
画面解像度 720×480
映像入力 ビデオ入力:1.0Vp-p / 75Ωコンポジット信号 (BNC)×4
VCR入力:1.0Vp-p / 75Ωコンポジット信号 (BNC)×1
映像出力 モニター出力:1.0Vp-p / 75Ωコンポジット信号 (BNC)×1
VCR出力:1.0Vp-p / 75Ωコンポジット信号 (BNC)×1
VGA出力:D-Sub15Pin×1(1024×768,1280×1024)
日付時刻表示 年/月/日(表示順入れ替え可能), 時/分/秒
タイトル表示 各チャンネル8文字(英数字/記号/スペース) 表示, On/Off
分割表示パターン 1画面/2分割(左右)/3分割(2パターン)/4分割/PIP(3パターン)
オートシーケンシャル 0～99秒
分割画面境界線 ON(ホワイト、グレー、ブラック)/OFF
モーション検知 ON/OFF　各監視カメラ画面内にエリア設定可能
イベント 最大60件の最新イベントリストを記録
ブザー警鳴 ON/OFF　各監視カメラに設定可能(モーション検知/ビデオロス)
デジタルズーム ON/OFF　ズームエリア設定可能
映像調整 コントラスト/彩度/色相/シャープネス/水平反転
※垂直反転はありません。
電源 DC12V/1A
寸法/重量 210(W)×40(H)×130(D)mm /640g
付属品 (1)ACアダプター(DC12V/1A)
(2)リモコン
(3)取扱説明書、保証書(1年間)
【備考】
・本製品の仕様、外観は改善・改良の為予告なく変更になる場合がございます。
・ROOKER®は、有限会社エムエムネットワークシステムの登録商標です。
