TVシステム |
NTSC/(PAL) |
カメラ信号方式 |
AHD/TVI/CVI/CVBS/IPカメラ(ROOKER) |
録画ビットレート |
IPカメラ入力 |
64Mbps ~192Mbps(最大) アナログchを 1 つ減らすと 6Mbps 増加 アナログchとデジタルchの切換え可能 |
出力 |
192Mbps
|
アナログカメラ入力 |
最大16CH |
ライブ |
IPカメラ入力 |
8ch(IP専用モード最大24ch) |
カメラ入力 |
最大24ch(アナログカメラ+IPカメラ) |
録画/再生
|
映像圧縮方式 |
H.264/H.265 |
ビットレート制御 |
CBR/VBR |
音声圧縮方式 |
G711a/u |
最大解像度 |
アナログ:8MP(15fps) |
録画フレームレート メインストリーム(各ch) |
アナログ(最大) |
8MP : 10fps |
5MP : 15fps |
4MP : 20fps |
1080p/720p : 30fps |
CVBS : 30ips |
IPカメラ(最大) |
NTSC : 30fps/PAL : 25fps 最大4K |
録画フレームレート サブストリーム(各ch) |
NTSC:704x480:10fps PAL:704x576:10fps |
再生速度 |
早送り/巻き戻し (2x, 4x, 8x, 16x) |
スロー再生 (1/2x, 1/4x, 1/8x, 1/16x) |
再生フレームレート (ch合計) |
8MP : 144fps |
5MP : 240fps |
4MP : 320fps |
1080p/720p:480fps |
CVBS:480ips |

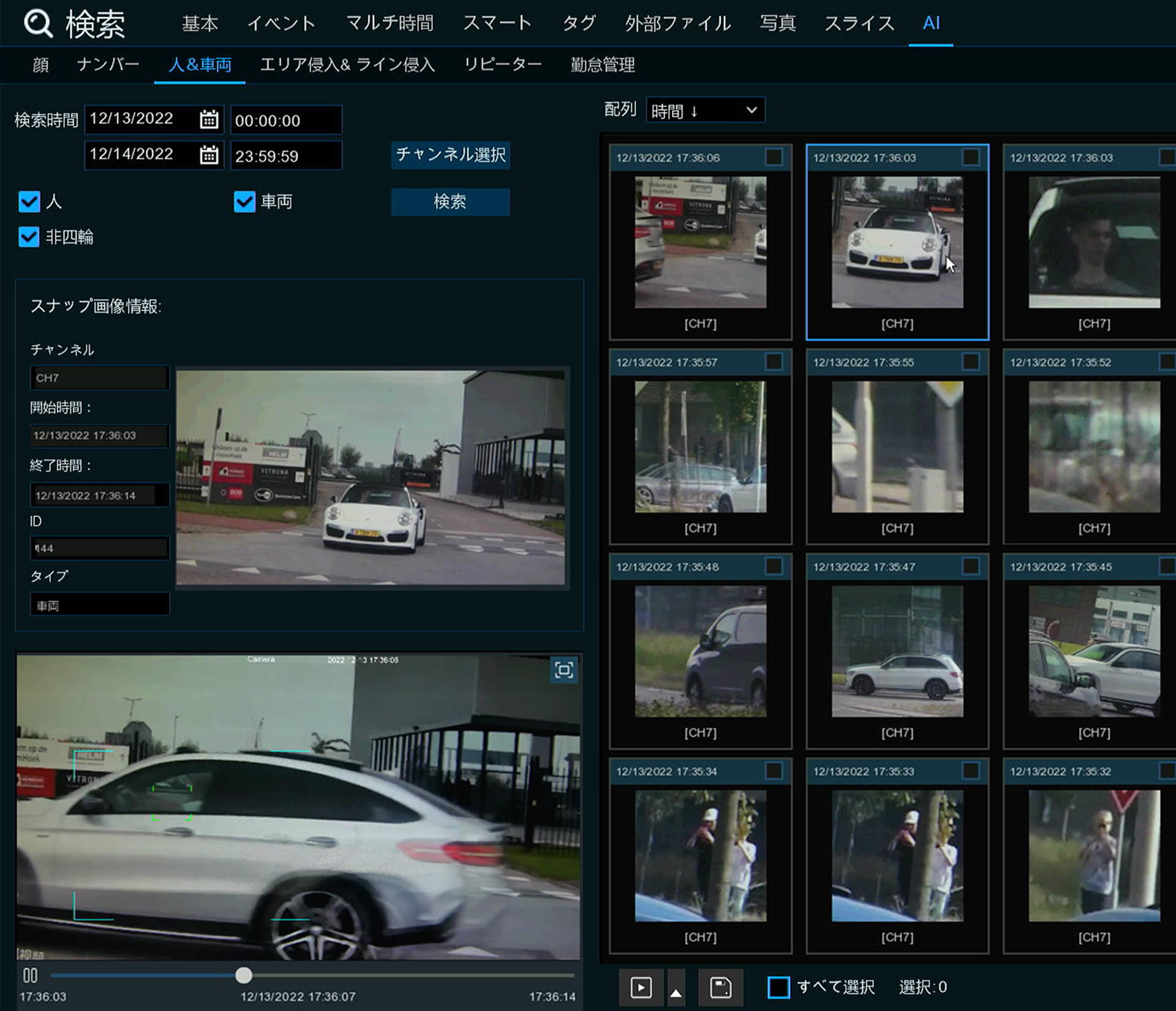

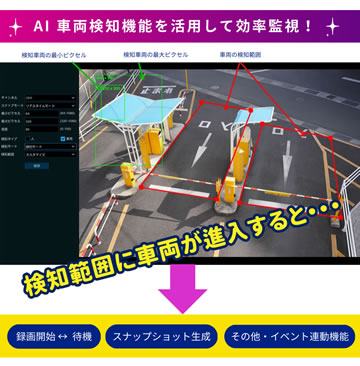

AI機能 |
顔検出, 顔認識・人&車両検出・エリア侵入・ライン侵入・音声警告・妨害検出・勤怠管理 |
スマートライト切換 |
対応 |
モーション検出 |
30×44エリア(感度1~8) |
異常検知 |
HDD空き容量なし, HDDエラー, ビデオロス |
イベント連動 |
録画, アラーム出力, ブザー音, E-mail送信, FTPデータ転送, クラウドデータ送信, 音声警告, プッシュ通知 |
モニタリング |
ローカル |
UI5.0 |
モバイルアプリ |
Rxcamview
(android 5.0以上, iPhone iOS11以上) |
Push通知 |
対応 |
Webブラウザ |
OS : Windows 8/10/11 , Mac OS X®10.9以上 Firefox : V.52 以上 Google : Chrome V.57 以上 Edge : V.79 以上 (Chromium コア使用) Apple Safari : V.12.1 以上 |
中央集中管理ソフトウェア |
VMS Pro OS: Windows 10、Windows 11、macOS 11.6 以降 CPU: Intel® Core™ i5-4590 @ 3.3 GHz 以上 メモリ:4GB以上 グラフィックカード:NVIDIA GT 730以上 |
モニター出力 |
CVBS |
×1 (BNC) |
VGA |
×1 1024x768, 1280x720, 1280x1024, 1440x900, 1920x1080 ※工場出荷時:1920×1080(60p) |
HDMI |
×1 1024x768p, 1280x720p, 1280x1024p, 1440x900p, 1920x1080p, 2560x1440p, 3840x2160 30/25p(EDID) ※工場出荷時:1920×1080(60p) ※プログレッシブスキャンに対応していないモニターでは表示できません。
※HDMI出力は音声出力に対応しています。 |
デバイス |
アナログカメラ入力 |
16 (BNC) |
イーサーネット |
2 (RJ-45 100/1000 Base-T) |
ネットワーク プロトコル |
TCP/IP, DHCP, HTTP, HTTPS, DDNS, RTSP/RTP, DNS, SNMP, NTP, UPnP, FTP, UDP,PPPoe, SMTP |
USB |
2 (前面:USB2.0/背面:USB3.0) |
音声入力/出力 |
16/1 (RCA) Coxial Audio(同軸音声)カメラ対応 |
アラーム入力/出力 |
16 (N.O./N.C.) 3.3V / 1(N.O. TTL) |
RS-485 |
1 (Pelco-D/P) |
P/Wリセット |
工場出荷時リセットボタン |
UTC |
AHD/TVI/CVI |
HDD |
容量: 2TBx1 / 4TBx1 / 8TBx1 /8TBx2 / 12TBx2 / 16TBx2 / 20TBx2 |
NAS |
NFS , SMB(1.0)/CIFS, SMB(2.0), SMB(3.0) |
クラウド |
Dropbox™ または Google Drive™対応 上書き機能(OFF/自動/1/3/7/14/30/90日) |
eSATA |
1 ※最大16TB |
一般 |
動作温度/湿度 |
0℃~40℃/90%以下 |
電源 |
AC100V 50/60Hz, (DC12V/5A ACアダプター) 停電時自動復旧機能 |
消費電力 |
11W(HDD未搭載時) |
外形寸法 |
380(W)x340(D)x50(H)mm |
重量 |
2.4kg(本体)HDD含まず |
付属品 | ACアダプター(DC12V/5A)x1, マウスx1, リモコンx1(動作テスト用単4マンガン電池x2),音声入力コネクター, 取扱説明書, 保証書(本体3年間/HDDは30ヵ月※1)
|
【備考】 ※1) 24TB(12TBx2)/32TB(16TBx2)/40TB(20TBx2) 搭載仕様のHDD保証期間は54ヵ月となります。 •本製品の仕様やGUI(グラフィックユーザーインターフェイス)は、改良や機能追加、FW.バージョンアップによるアップグレード等で変更になる場合があります。 旧FW.バージョン仕様でのご要望(ダウングレード)については応じられない場合がありますので販売店にお問い合わせください。 •本DVR(16CH)に搭載されている各AI機能の設定メニューは、本DVRに対応したROOKER RAシリーズの専用IPカメラと接続して利用可能な AI 管理機能、またはAI機能を搭載していない通常のカメラで利用可能な AI 機能(製品仕様に記載のAI機能)が含まれます。 •本DVR(16CH)に搭載されている AI管理機能(ナンバープレート管理、人数カウント、ヒートマップ、群衆密度検出、行列検出、レアサウンド、置き去り・持ち去り検出を利用する場合は、本DVRに対応したROOKER RAシリーズの専用IPカメラが必要となります。 •AI機能の種類によっては複数のAI機能を設定して利用できる場合があります。 •中央集中管理ソフト[VMS Pro]、バックアップデータ再生ソフト[Video Player]は、無償でダウンロードが可能です。ダウンロード方法は取扱説明書をご覧ください。 •本製品には保証書が付属しています。ご購入の販売店で必ずお受け取りください。(販売店名、ご購入年月日の記入なきものは無効となります) •本製品の価格には、配送・設置調整費、工事費、使用済み商品の引き取り費用は含まれておりません。 •Microsoft、Windows、Edge、Excelは、Microsoft Corporationの米国およびその他の国における商標または登録商標です。 •Google、Google Play、Google Chrome、Google Drive、はGoogle LLCの商標または登録商標です。 •Apple、Mac、Macintosh、macOS、Safari、iPhone、iOSの商標は、Apple Inc.の米国およびその他の国における登録商標または商標です。iPhoneの商標は、アイホン株式会社のライセンスにもとづき使用されています。 •インテルの商標は、Intel Corporationの米国およびその他の国における登録商標または商標です。 •NVIDIA Corporation、NVIDIA、NVIDIA ロゴ、GeForce、GeForce Experience、GeForce RTX、G-SYNC は米国とその他の国における NVIDIA Corporation の商標または登録商標です。その他のすべての商標および著作権は、該当する各権利者が所有しています。 •Adobe および Reader は、Adobe Systems Incorporated(アドビシステムズ社)の米国およびその他の国における登録商標または商標です。 •Dropboxは、米国Dropbox, Inc.の商標または登録商標です。 •microSD、「microSDHC、microSDXC、miniSD、SDHCは、SD Card Associationの商標または登録商標です。 •Firefoxは、Mozilla Foundationの米国およびその他の国における登録商標です。 •QRコードは株式会社デンソーウェーブの登録商標です。 •ONVIFおよびONVIFロゴはOnvif, Inc.の商標です。 •ROOKERは有限会社エムエムネットワークシステムの商標または登録商法です。 |
