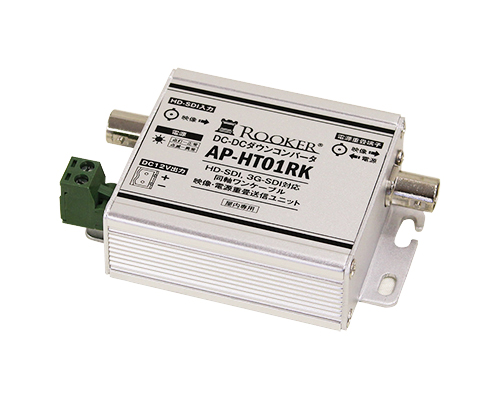

HD-SDI 1CH電源重畳送信機（AP-HT01RK）

HD-SDI 1CH電源重畳送信機

◆ワンケーブル送信ユニット
	HD-SDI監視カメラ1台対応ワンケーブル送信ユニット(AP-HT01RK)は、HD-SDIカメラからの映像信号を受信し同軸ケーブルへ伝送する一方、受信ユニット側から供給された電源(最大DC48V)をカメラ駆動用電源DC12Vに変換する装置です。
◆工期の短縮&節約可能
	一本の同軸ケーブルで電源とHD-SDI映像信号を重畳して伝送するため、工期短縮及び工事単価を節約し、長距離間を伝送することが可能です。(カナレ製L-5CFBを使用時160m)

◆返品について◆

製品出荷後の初期不良以外の返品は
一切受け付けて
おりません。

→詳細はこちら

▼【AP-HT01RK】の接続図
▼【AP-HT01RK】の製品仕様

【AP-HT01RK】の接続図ページTOPへ戻る▲

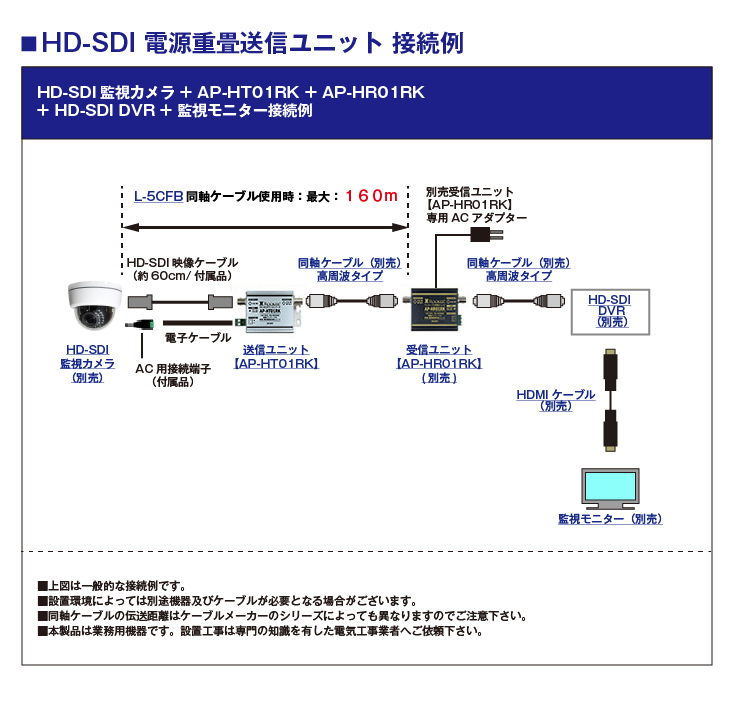

HD-SDI 1CH映像・電源重畳送信ユニット【AP-HT01RK】の接続イメージ

【AP-HT01RK】の製品仕様ページTOPへ戻る▲

入出力映像信号		HD-SDI(1.485Gbps)
映像入力の最大伝送可能距離		10m(L-5CFB)
映像出力の最大伝送可能距離		160m(L-5CFB・カメラから受信ユニットまでの距離)
接続端子	HD-SDI映像出力/ DC48V電源入力端子	75Ω, BNC-F(低リターンロス)
	HD-SDI映像入力端子	75Ω, BNC-F(低リターンロス)
	DC12V電源出力端子	ターミナルブロック(2ピン)
電源入力		受信機よりDC48V(電源重畳)
電源出力		AP-HR01RK使用時: DC 12V/約0.67A (8W) AP-HR04RK / AP-HR08RK使用時: DC 12V/0.5A(6W)
電源ランプ		正常動作時:点灯異常時:点滅(DC12V電源の出力状態を表示)
消費電力		0.5W(待機時)
動作温度/湿度		-10℃～+50℃/0～80%
材質 / 重量		アルミケース/約105g
外形寸法		65.5(W) X 25(H) X 60(D)mm
受信ユニット・リピーター適合機種		受信ユニット	AP-HR01RK / AP-HR04RK / AP-HR04SRK / AP-HR08RK
受信ユニット・リピーター適合機種		リピーター	AP-HL01RK
付属品		(1)HD-SDI映像ケーブル(BNC-BNC/約60cm)　(2)AC用接続端子(DC12V) (3)取扱説明書・保証書(1年間)
【備考】・本製品の仕様、外観は改善・改良の為予告なく変更になる場合がございます。・ROOKER®は、有限会社エムエムネットワークシステムの登録商標です。
