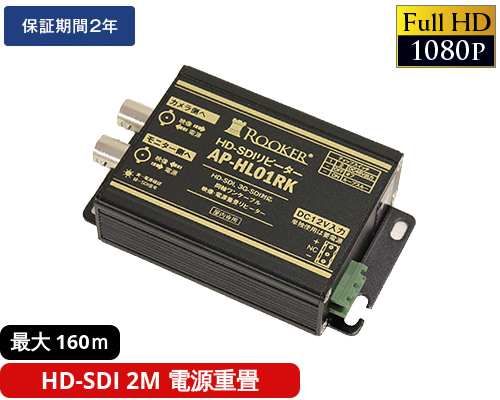

HD-SDI 1CH電源重畳中継器（AP-HL01RK）
◆ワンケーブル中継器リピーター |
| | HD-SD監視カメラ1台対応ワンケーブル中継器(リピーター/AP-HL01RK)は、HD-SDI(SMPTE 292M:1.485 Gbps)映像信号および電源を中継し,最大160m(L-5CFB使用時)まで延長する装置です。
|
◆工期短縮及び工事単価を節約 |

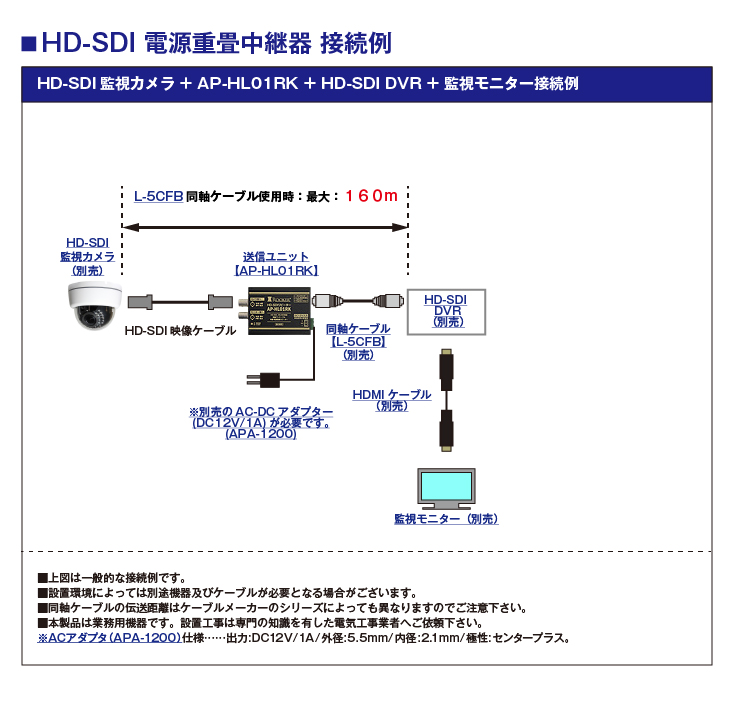

| | 一本の同軸ケーブルで電源とHD-SDI映像信号を重畳して伝送するため、工期短縮及び工事単価を節約し、長距離間を伝送することが可能です。(カナレ製L-5CFBを使用時160m)
|
◆返品について◆
製品出荷後の初期
不良以外の返品は
一切受け付けて
おりません。
→詳細はこちら
| 入出力映像信号 |
HD-SDI(1.485Gbps) |
| 映像出力の最大伝送可能距離 |
160m(L-5CFB) |
| 接続端子 |
HD-SDI映像入力/
DC48V電源出力端子 |
75Ω, BNC-F(低リターンロス) |
HD-SDI映像出力/
DC48V電源入力端子 |
75Ω, BNC-F(低リターンロス) |
| DC12V電源入力端子 |
ターミナルブロック(3ピン) |
| 電源入力 |
同軸ケーブルよりDC48V(電源重畳)・リピーター 機能のみ
使用時は本体駆動用電源DC12V/0.5A |
| 電源出力 |
同軸ケーブルよりDC48V(電源重畳)・リピーター 機能のみ
使用時は電源出力なし |
| 電源ランプ |
正常動作時:点灯
異常時:点滅(DC12V電源の出力状態を表示) |
| 動作温度/湿度 |
-10℃～+50℃/0～80% |
| 材質 / 重量 |
アルミケース/約100g |
| 外形寸法 |
74(W) X 24.6(H) X 59(D)mm |
| 送信ユニット受信ユニット適合機種 |
送信ユニット | AP-HT01RK |
| 受信ユニット | AP-HR01RK / AP-HR04RK /
AP-HR04SRK / AP-HR08RK |
| 付属品 |
(1)AC用接続端子(DC12V/1A) (2)取扱説明書・保証書(2年間) |
【備考】
・本製品の仕様、外観は改善・改良の為予告なく変更になる場合がございます。
・ROOKER®は、有限会社エムエムネットワークシステムの登録商標です。 |
|
