EX-SDI 514万画素防犯カメラ(AP-DM525EX)
EX-SDI 514万画素防犯カメラ
  • White
  • 在庫あり

マルチ信号出力

デジタルとアナログ信号出力に対応。

Sony社の有効画素数 514万画素 Starvis Cmosセンサー搭載。UTC対応のレコーダーから搭載レンズのズーム操作が可能。

夜間時はカメラに搭載された電子感度アップ機能(最大32倍)により、IR LED の照射光を畜光させてより明るい映像を得ることが可能です。

電子感度アップ機能の畜光倍率を高く設定し過ぎると動きのある被写体で残像やノイズが生じる場合があります。
※セキュリティで利用する場合は、2~4倍程度まででご使用いただくことをオススメ致します。
日中に生じる厳しい逆光撮影環境下で生じる人物の黒つぶれを補正して明瞭な映像を撮影する ワイドダイナミックレンジ機能 を搭載。


【5/4/200万画素】

AP-DM525EXの主な特長


【デジタル信号出力】
・HD-SDI:2MP/30fps
・EX-SDI:2MP/30fps
・EX-SDI:4MP/30fps

【アナログ信号出力】
・TVI 2MP/30fps
・TVI 4MP/30fps
・TVI 5MP/(20,12.5)fps
・AHD 2MP/30fps
・AHD 4MP/30fps
・AHD 5MP/20fps
・CVBS 960H/30ips

※デジタルまたはアナログ出力のうち、任意の信号を一つ設定し出力することができます。アナログの信号切換えはケーブル側のOSDリモコンにて行い、デジタル信号の切換えはOSD画面上のメニューから行います。

・SONY Starvis Comsセンサー
WDR/BLC/HLC
・電動バリフォーカルレンズ
 f=3.2~10.5mm/F1.3
 (水平画角:93~30°)
・IR LED 照射距離:最大25m
・電子感度アップ機能
・屋外防雨仕様(IP67準拠)


UTC機能対応

UTC対応の録画機器から映像ケーブルを通じてカメラのOSDメニュー設定やズーム操作が可能なUTC機能を搭載。※カメラケーブルにOSDリモコンも装備されています。

※EX-SDI信号出力時のUTC機能は、最大配線長100m(5C-FB使用時)まで対応しています。
※TVI/AHD信号出力時もUTC機能に対応しています。



514万画素 HD-SDI/EX-SDI屋外ドーム型防犯カメラ【AP-DM525EX】カタログダウンロード

514万画素 HD-SDI/EX-SDI屋外ドーム型防犯カメラ【AP-DM525EX】承認図ダウンロード

★会員のお客様は、50%以上OFFの会員価格でご購入いただけます。

◆返品について◆

製品出荷後の初期 不良以外の返品は
一切受け付けて
おりません。

→詳細はこちら

参考価格(税込):オープン

特価(税込):
44,880

数量

【AP-DM525EX】主要な特徴ページTOPへ戻る▲

高感度裏面照射型CMOSセンサー搭載


●裏面照射型CMOSセンサー
SONY社製の514万画素高感度 STARVIS裏面照射型CMOSセンサー を搭載。
暗時ランダムノイズを抑制し、夜間など 低照度環境下 においても最適な監視映像を提供します。

夜間など低照度環境下には信号レベル自動的に増幅して映像の明るさを保つ AGC (オートゲインコントロール)機能や、自動的にシャッター速度を落としてCMOSセンサー内に蓄光し映像をより明るくする 電子感度アップ 機能を搭載しています。

電子感度アップ機能 搭載


●電子感度アップ機能比較



電子感度アップ機能とは 夜間など低照度環境下で撮影時、自動的にシャッター速度を遅くして映像を明るく撮影する機能です。

電子感度アップ機能を利用する場合は、蓄光倍率(2/4/8/16/32倍)を設定します。低照度環境で蓄光倍率を高く設定し過ぎると残像やノイズが増加します。
※セキュリティで利用する場合は、2~4倍程度の設定で利用することをオススメ致します。

また夜間など低照度環境下の撮影では AGC (オートゲインコントロール)機能の設定も重要となります。AGCレベル数値(1~10)を高く設定することで、低照度環境下でより明るい映像を得ることが可能ですがその分ノイズも増幅されますので注意が必要です。

夜間時の照度環境に応じて、電子感度アップ機能の蓄光倍率とAGCレベル(1~10)をそれぞれ調整することで、ノイズを抑制した映像を撮影することが可能です。

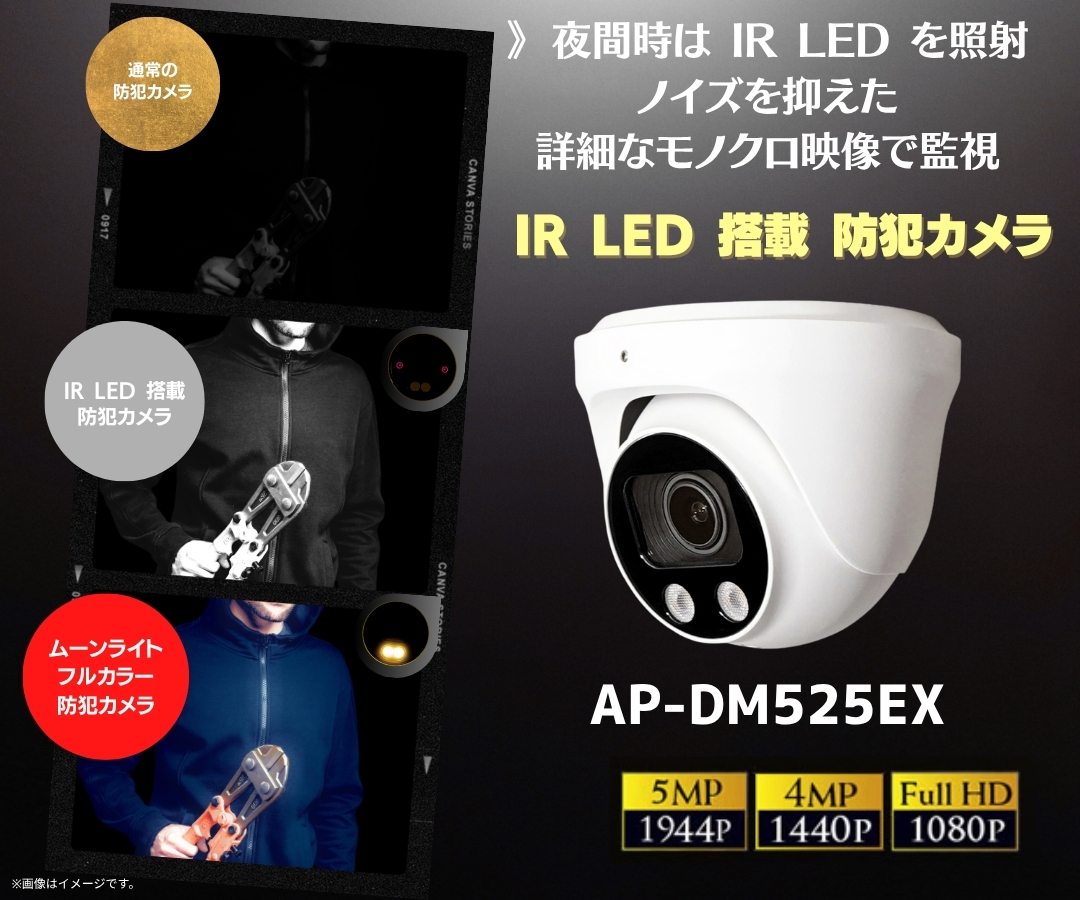

赤外線 IR LED を照射して0ルクスの被写体でも撮影OK


●IR LED 照射時のサンプル画像
最大照射距離 最大25m の IR LED を搭載し、夜間など周囲が暗くなる撮影環境下では自動的に IR LED を照射してモノクロモードで撮影することが可能です。

また、本カメラに搭載の電子感度アップ機能を併用することで、IR LED の光量が不足する周辺部の被写体を補完 して証拠能力の高い監視映像を撮影することが可能です。

IR LED 照射時、カメラの至近距離に人物が移動するなどで人物の顔が白飛びする現象を防ぐ スマートIR 機能を搭載しています。

施工・メンテナンスに便利な電動ズームレンズ・AF機能

ズーム動作イメージ(動画) ※動画はズーム動作の参考イメージ動画です。本カメラを利用した実際の動画ではありません。
●ズーム動作イメージ(動画)

オートフォーカス機能を搭載した電動 バリフォーカル レンズ f=3.2~10.5mm/F1.3 (水平画角:93°~30°) を搭載。

内蔵の電動モーターによりレンズを駆動して焦点距離に応じてフォーカスを自動調整する、オートフォーカス機能(手動フォーカスモードあり)を搭載しています。

フォーカス調整は、防犯カメラが高解像度になるほど精密なピント合わせが難しくなります。 オートフォーカス 機能を利用することで、施工時のレンズ調整に要する時間 を大幅に短縮することが可能です。

※初期の設定のまま運用した場合、撮影する被写体によっては設置後フォーカスが合焦しない場合があります。その場合、カメラの設定をオートフォーカスからマニュアルフォーカスモードへ変更してください。また以下設定も併せて変更してください。

※電源投入時のレンズ初期位置を設定する機能が搭載されています。
(ON/OFF) の設定が可能で、OFFに設定した場合、カメラの電源再投入時に以前の焦点距離とフォーカス位置で起動させることが可能です。


PDF形式でダウンロード

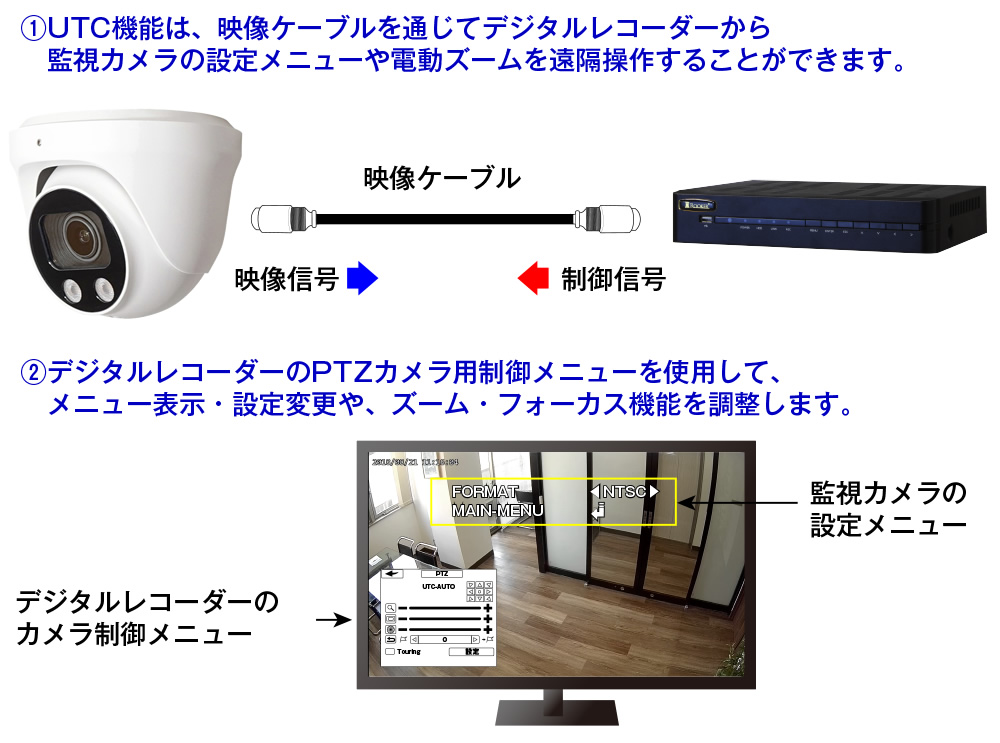

映像ケーブルを通じて遠隔設定を実現するUTC機能に対応

UTC機能に対応
●UTC機能
UTC(Up to Coax)機能とは、映像ケーブルにデータ通信を重畳し、デジタルレコーダーから監視カメラの設定メニューを遠隔操作することができる機能です。

信号線を別途用意する必要がないため施工時のコスト削減を実現し、設置後のカメラの画角調整や映像調整やメンテナンスを、デジタルレコーダーを利用して安全に行うことができます。

その反面、映像ケーブルにデータ信号を重畳することから、高品質の映像ケーブルを使用する必要があるので設置時にはケーブルの種類に注意が必要です。

UTC対応の映像・電源ケーブルにつきましては、【AP-CM460EX】に対応している映像・電源ケーブル一覧をご確認ください。
ワイドダイナミックレンジ(WDR)機能とは?ページTOPへ戻る▲






【AP-DM525EX】別売オプション品ページTOPへ戻る▲



EX-SDI 514万画素防犯カメラ【AP-DM525EX】対応映像・電源ケーブルページTOPへ戻る▲


型番 長さ 仕様 映像 電源 UTC
AP-L10BB 10m 映像・電源(BNC-BNC)
AP-L20BB 20m 映像・電源(BNC-BNC)
AP-L30BB 30m 映像・電源(BNC-BNC)
AP-L40BB 40m 映像・電源(BNC-BNC)
AP-L50BB 50m 映像・電源(BNC-BNC)
UTC機能を利用する場合、UTC機能に対応した専用のデジタルレコーダーが必要となります。
当ショップ以外でお買い求めいただいたUTC対応デジタルレコーダーとの接続で動作を保証するものではございません。
EX-SDI 514万画素防犯カメラ【AP-DM525EX】製品仕様ページTOPへ戻る▲

TV方式 NTSC/PAL
イメージセンサー 1/2.8インチ Sony Starvis 裏面照射型 CMOSセンサー
総画素数 約568万画素 2704(H) x 2104(V)
有効画素数 約514万画素 2616(H) x 1964(V)
走査方式 プログレッシブスキャン方式
同期方式 内部同期
電子シャッター AUTO(1/30秒~1/30000秒), MANUAL
※本カメラに搭載のレンズは自動絞り機能が搭載されていません。
MANUALに設定した場合、電子シャッターによる自動絞り機能は利用できません。
最低照度
(50IRE)
カラー : 0.2 Lux /F1.2, 0.007 Lux /F1.2(電子感度アップx32時)
白黒 : 0.05 Lux /F1.2, 0.001 Lux /F1.2(電子感度アップx32時)
白黒 : 0Lux /F1.2 (IR LED ON時)
S/N比 50dB以上(AGC OFF)
映像出力 アナログ BNCx1
AHD/TVI : 5MP(20/12.5p), 4MP/2MP(30/25p)
CVBS : (30/25i)
※工場出荷時設定はAHD(1080/30p)
デジタル BNCx1
4MP/2MP(30/25p) : HD-SDI/EX-SDI/ ※135M(V.2.0),270M
※工場出荷時設定はHD-SDI (1080/30p)
OSD 内蔵
IR LED 最大照射距離約25m
電子感度アップ ON(2/4/8/16/32倍)/OFF
ゲインコントロール AGC
ホワイトバランス AWB / AUTOExt / PRESET / MANUAL
カラーゲイン 0~20
DAY&NIGHT AUTO / COLOR / B&W / EXT ※IRカットフィルター切換
WDR ON/OFF (レベル調整) ※LINE/FRAME(BOX/POLYGON)モード
BLC ON/OFF (レベル調整)
HLC ON/OFF (レベル調整)
DEFOG ON/OFF (AUTO/MANUAL)
DNR ON/OFF
エフェクト 水平反転/垂直反転/シャープネス/ACE(階調補正)/シェーディング
カメラタイトル 上/下/左/右
プライバシーマスク ON/OFF(16エリア)
レンズ 電動バリフォーカルレンズ f=3.2~10.5mm/F1.3(水平画角93°~30°)±5%
電源 DC12V/140mA (最大720mA ※IR ON/レンズ駆動時)
保護等級 IP67準拠
動作温度 -30℃~50℃
動作湿度 95%以下(結露なきこと)
外形サイズ 128(Ф) x 108(H) mm
重量 660g
付属品 (1)ACアダプター(DC12V/1A) (2)プラスチックアンカーx3 (3)タッピングネジx3
(4)六角レンチx2 (5)位置合わせシート (6)取扱説明書、保証書3年間

【備考】
  • STARVISは,ソニー (株) の商標です。STARVIS (スタービス) は,1μm2あたり,2000mV以上 (カラー品,706cd/m2
    光源撮像時,F5.6,1s蓄積換算) の感度を有し,可視光領域に加え近赤外領域までの高画質を実現した,監視カメラ用途
    CMOSイメージセンサー用 裏面照射型画素技術です。
  • 本製品の仕様、外観は改善・改良のため、予告なく変更になる場合がございます。
  • 本製品の価格には、配送・設置調整費、工事費、使用済み商品の引き取り費用は含まれておりません。
  • ROOKERは、有限会社エムエムネットワークシステムの登録商標です。
