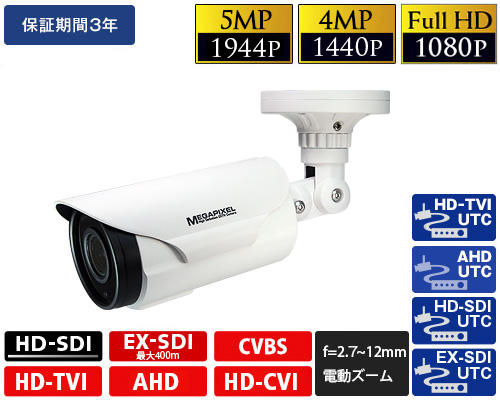

EX-SDI 514万画素防犯カメラ(AP-CM776EX)
EX-SDI 514万画素防犯カメラ
  • 在庫なし
  • 近日入荷

6つの映像信号規格に対応
デジタルとアナログ映像信号のハイブリッド出力に対応した、電動ズームレンズを搭載した屋外防雨500万画素防犯カメラ。

最大60mのロングレンジに対応した近赤外線IR LEDの照射能力と
Sony Starvis Cmosセンサのコラボにより証拠能力の高い夜間映像を提供。

【200/400/500万画素】

AP-CM776EXの主な特長

【デジタル信号出力】
・HD-SDI:2MP/30fps
・EX-SDI:2MP/30fps
・EX-SDI:4MP/30fps

【アナログ信号出力】
・TVI 2MP/30fps
・TVI 4MP/30fps
・TVI 5MP/20fps
・AHD 2MP/30fps
・AHD 4MP/30fps
・AHD 5MP/20fps
・CVI 2MP/30fps
・CVI 4MP/30fps
・CVBS 960H/30ips

・SONY Starvis Comsセンサ
WDR/BLC/HSBLC
・電動ズームレンズ搭載
 :f=2.7~12mm/F1.3
 (水平画角:93~33°)
・近赤外線照射距離:最大60m
・Smart IR機能
・屋外防雨仕様(IP66準拠)
・ACアダプター(DC12V/1A)
UTC機能対応
UTC対応の録画機器から映像ケーブルを通じてカメラのOSDメニュー設定や電動ズームレンズを遠隔制御可能なUTC機能を搭載。
※EX-SDI信号出力時のUTC機能は、最大配線長100m(5C-FB使用時)まで対応しています。
※HD-TVI/AHD信号出力時もUTC機能に対応しています。


オプション品
配線を隠蔽し、ケーブル切断を防止する専用ジャンクションボックス(B200)あり。
HD-SDI/EX-SDIデジタル出力対応 514万画素屋外近赤外線デイ&ナイト監視カメラ【AP-CM776EX】カタログダウンロード

HD-SDI/EX-SDIデジタル出力対応 514万画素屋外近赤外線デイ&ナイト監視カメラ【AP-CM776EX】承認図ダウンロード

★会員のお客様は、50%以上OFFの会員価格でご購入できます。

◆返品について◆

製品出荷後の初期 不良以外の返品は
一切受け付けて
おりません。

→詳細はこちら

参考価格(税込):オープン

特価(税込):
37,620

数量

【AP-CM776EX】の映像信号出力とフレーム数ページTOPへ戻る▲
デジタル映像信号の伝送距離は最大400mページTOPへ戻る▲
各種機能についてページTOPへ戻る▲

高感度裏面照射型CMOSセンサ搭載


●裏面照射型CMOSセンサ
SONY社製の最新514万画素高感度STARVIS裏面照射型CMOSセンサを搭載。暗時ランダムノイズを抑制し、従来モデルに搭載されていた682万画素CMOSセンサを上回る感度を実現。監視カメラによる夜間など暗闇での撮影においても、低照度領域の撮影能力がUPしました。

また、夜間など低照度環境下の撮影では感度を自動的に上げて映像の明るさを保つAGC(オートゲインコントロール)機能や、夜間など低照度環境下で撮影時、自動的にシャッター速度を遅くして光を蓄積し映像を明るくする電子感度アップ機能を搭載しています。

映像ケーブルを通じて遠隔設定を実現するUTC機能に対応

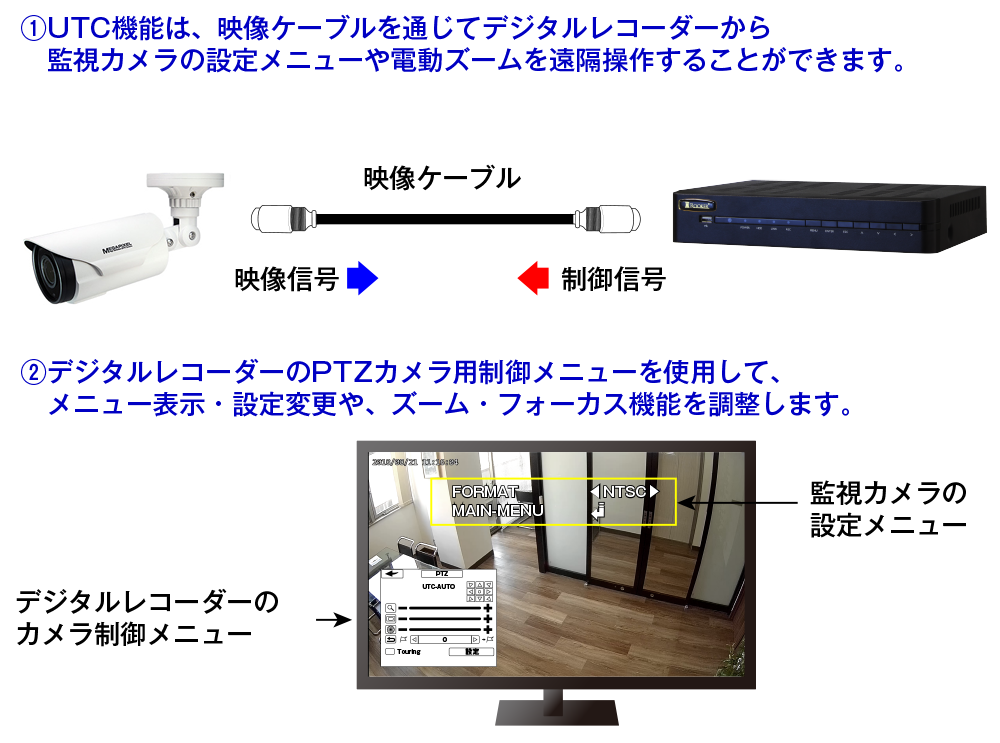

●UTC機能
UTC(Up to Coax)機能とは、映像ケーブルにデータ通信を重畳し、デジタルレコーダーから監視カメラの設定メニュー電動ズームを遠隔操作することができる機能です。

信号線を別途用意する必要がないため施工時のコスト削減を実現し、設置後のカメラの画角調整や映像調整やメンテナンスを、デジタルレコーダーを利用して安全に行うことができます。

その反面、映像ケーブルにデータ信号を重畳することから、高品質の映像ケーブルを使用する必要があるので設置時にはケーブルの種類に注意が必要です。

UTC対応の映像・電源ケーブルにつきましては、【AP-CM776EX】に対応している映像・電源ケーブル一覧をご確認ください。

施工・メンテナンスに便利な電動ズーム・セミオートフォーカス機能

ズーム動作サンプル(動画)
●ズーム動作サンプル(動画)
5メガピクセル対応電動ズームレンズ(f=2.7~12mm/F1.3)搭載。
EX-SDI/HD-SDI/TVI/AHD/CVI/CVBS対応 514万画素屋外防雨近赤外線防犯カメラ【AP-CM776EX】は、内蔵モーターによりレンズを駆動して焦点距離調整を行なう、電動ズーム方式を採用しています。

また焦点距離距離調整後、自動的にフォーカス調整を行う「セミオートフォーカス」機能を搭載しています。

従来の手動操作によるフォーカス調整は、防犯カメラが高解像度になるほど精密なピント合わせが難しくなりましたが、このセミオートフォーカス機能を利用することによって、施工時の時間や費用の削減を実現することができます。

Oルクスの暗闇でも、近赤外線を照射して隙間ない監視を実現


●近赤外線照射時のサンプル映像
本製品は最大照射距離約60mの近赤外線LEDを搭載し、夜間など周囲が暗くなる撮影環境下では自動的に近赤外線LEDの照射を行って、白黒映像による撮影を行います。

また夜間近赤外線照射時、至近距離に被写体が移動するなど、映像上で白飛びが発生する現象を抑制するスマートIR機能を搭載。夜間撮影時の証拠能力をアップしています。

逆光など難条件の撮影条件に効果的なリアルWDR機能搭載


●WDRによる撮影効果の比較
明るい日中晴天時に窓を背にした人物など、逆光や明暗差の激しい環境では、明るい部分が白飛びし、暗い部分が黒潰れして映像が見づらくなります。

本製品に搭載されたリアルWDR機能は、逆光などの難しい条件下での撮影においても、映像の明暗差を整え細部まで見やすい映像を実現します。

被写体の明るい部分に露出を合わせて撮影した画像と、被写体の暗い部分に露出を合わせて撮影した画像の2枚から、良く映っている部分をリアルタイムに合成してデジタル処理を行うため、デュアルシャッター方式のWDRとも呼ばれています。

対応DVRからUTC操作が可能ページTOPへ戻る▲
DVRからカメラの機能設定が可能



UTC(HD-SDI/EX-SDI、もしくはUTC(HD-TVI/AHD)機能をサポートしている録画機器を利用して、本監視カメラの機能の設定を行うことが可能です。

・HD-SDI/EX-SDI信号出力利用時

【動作確認済み】
AP-BM04HD2 / AP-BM08HD / AP-BM16HD
EX-SDI信号出力時のUTC機能は、最大配線長100m(5C-FB使用時)まで対応しています。

・HD-TVI信号出力利用時

【動作確認済み】
AP-SD02HD (2MP設定時のみ)
AI-HK04R3 / AI-HK04R4 / AI-HK08R3 / AI-HK16R3 / AP-EG04RS /AP-EG08RS / AP-EG16RS / AP-EG16X

・AHD信号出力利用時

【動作確認済み】
AP-SD02HD (2MP設定時のみ)
AI-HK04R3 / AI-HK04R4 / AI-HK08R3 / AI-HK16R3 / AP-EG04RS /AP-EG08RS / AP-EG16RS / AP-EG16X

【AP-CM776EX】に対応している映像・電源ケーブル一覧ページTOPへ戻る▲
 対応映像信号
【デジタル:HD-SDI/EX-SDI アナログHD:TVI/AHD/CVI アナログ:CVBS】
製品型番 長さ 仕様 映像 電源  UTC
AP-S10BB 10m 映像・電源(BNC-BNC)
AP-S20BB 20m 映像・電源(BNC-BNC)
AP-S30BB 30m 映像・電源(BNC-BNC)
AP-S40BB 40m 映像・電源(BNC-BNC)
AP-S50BB 50m 映像・電源(BNC-BNC)
 ※ 本製品は、HD-CVIモードおよびCVBSモードでのUTC機能には対応していません。
 ※ UTC機能を利用する場合はUTC機能に対応したデジタルレコーダーが必要となります。
当ショップ以外でお買い求めいただいたUTC対応デジタルレコーダーとの接続で動作を保証するものではございませんのでご注意下さい。
EX-SDI 514万画素防犯カメラ【AP-CM776EX】の接続例ページTOPへ戻る▲
          EX-SDI 514万画素防犯カメラ(AP-CM776EX)の接続イメージ EX-SDI 514万画素防犯カメラ(AP-CM776EX) EX-SDI 514万画素防犯カメラ(AP-CM776EX) EX-SDI 514万画素防犯カメラ(AP-CM776EX) EX-SDI 514万画素防犯カメラ(AP-CM776EX) 監視カメラ用DC12V ACアダプター【APA-1200】 監視カメラ用DC12V ACアダプター【APA-1200】 監視カメラ用DC12V ACアダプター【APA-1200】 監視カメラ用DC12V ACアダプター【APA-1200】 監視カメラ用DC12V ACアダプター【APA-1200】 監視カメラ用DC12V ACアダプター【APA-1200】 HD-SDI録画機【HD-SDI DVR一覧】 HD-SDI録画機【HD-SDI DVR一覧】 HD-SDI録画機【HD-SDI DVR一覧】 モニター【監視モニター一覧】 モニター【監視モニター一覧】 HD-SDI対応コンバーター【HD-SDIコンバーター一覧】 モニター【監視モニター一覧】 モニター【監視モニター一覧】 HD-SDI対応コンバーター【HD-SDIコンバーター一覧】 EX-SDI 514万画素防犯カメラ(AP-CM776EX) EX-SDI 514万画素防犯カメラ(AP-CM776EX) EX-SDI 514万画素防犯カメラ(AP-CM776EX) EX-SDI 514万画素防犯カメラ(AP-CM776EX) カメラ用ACアダプター【APA-1200】 同軸ケーブル【5C-FB】 同軸ケーブル【5C-FB】 HD-SDI録画機【HD-SDI DVR一覧】 HD-SDI録画機【HD-SDI DVR一覧】 HD-SDI録画機【HD-SDI DVR一覧】 HDMIケーブル【HDMIケーブル一覧】 HDMIケーブル【HDMIケーブル一覧】 HDMIケーブル【HDMIケーブル一覧】 HDMIケーブル【HDMIケーブル一覧】 HDMIケーブル【HDMIケーブル一覧】 モニター【監視モニター一覧】 モニター【監視モニター一覧 モニター【監視モニター一覧】 モニター【監視モニター一覧】 モニター【監視モニター一覧】 映像・電源ケーブル【映像・電源ケーブル一覧】 映像・電源ケーブル【映像・電源ケーブル一覧】 映像・電源ケーブル【映像・電源ケーブル一覧】 DC12V対応電源BOX【電源BOX】 DC12V対応電源BOX【電源BOX】 DC12V対応電源BOX【電源BOX】 HD-SDI対応【HD-SDIコンバーター一覧】 HD-SDI対応コンバーター【HD-SDIコンバーター一覧】 HD-SDI対応コンバーター【HD-SDIコンバーター一覧】
【AP-CM776EX】の製品仕様ページTOPへ戻る▲

TV方式 NTSC/PAL
イメージセンサー 1/2.8インチ Sony Starvis 裏面照射型 CMOSセンサー
有効画素数 約514万画素 2616(H) x 1964(V)
走査方式 プログレッシブスキャン方式
同期方式 内部同期
電子シャッター AUTO(NTSC:1/30~1/60000秒)/
手動(NTSC:1/30, 1/60, 1/120, 1/250, 1/500, 1/1000,1/2000, 1/4000,1/8000, 1/15000, 1/30000秒)/FLICKER(1/100秒)
※シャッタースピードを固定にした場合、撮影環境によっては正常な映像を撮影できない場合があります。
最低照度 カラー : 0.02 Lux /F1.2, 0.0007 Lux/F1.2(電子感度アップx32時)
白黒 : 0.005 Lux/F1.2, 0.0002 Lux /F1.2(電子感度アップx32時)
白黒 : 0Lux /F1.2 (赤外線照射時)
デジタル出力 解像度 2560×1440(30p),1920×1080(30p)
映像形式 1.485G/s, HD-SDI (SMPTE 292M) / EX-SDI
※工場出荷時設定はHD-SDI (1920×1080/30P)
出力端子 BNC×1
アナログ出力 映像形式 HD-TVI/AHD(5MP:20ps/5MP:12.5fps/4MP:30fps/2MP:30fps),
HD-CVI(4MP:30fps/2MP:30fps), 960H(30i)CVBS
※工場出荷時設定はCVBS (960H)
出力端子 BNC×1
OSD 内蔵
赤外線LED 最大照射距離約60m ハイパワーIR LED搭載
ゲインコントロール AGC(0~10)
電子感度アップ ON(2/4/8/16/32倍)/OFF
DAY&NIGHT EXT / AUTO / カラー/モノクロ ※ICR
WDR ON/OFF (レベル調整)BLC/HSBLCとの併用不可
※WDR機能を利用時はフレームレートが低下します。(LINEモード使用不可)
 フレームレートを低下させずに階調補正機能を使用する場合は、ACE機能をご利用ください。
ACE(階調補正) ON/OFF (レベル調整)
BLC ON/OFF (レベル調整)WDR/HSBLCとの併用不可
HSBLC ON/OFF (レベル調整)WDR/BLCとの併用不可
ホワイトバランス AWB / AUTOExt / PRESET / MANUAL
DNR ON/OFF(3D/レベル調整)
DEFOG ON/OFF(レベル調整)
デジタルエフェクト 映像反転機能(上下/左右)/ シャープネス/明るさ
モーション検知 ON(4エリア)/OFF
プライバシーマスキング ON(16エリア)/OFF
レンズ メガピクセル IR(赤外線)対応レンズ f=2.7~12mm/F1.3(水平画角93°~33°)
消費電流 DC12V/120mA (IR ON:最大550mA)
保護等級 IP66準拠
動作温度 -10℃~50℃
動作湿度 90%以下(結露なきこと)
外形サイズ 102(W) X 90(H) X 312(L)mm
質量 1280g

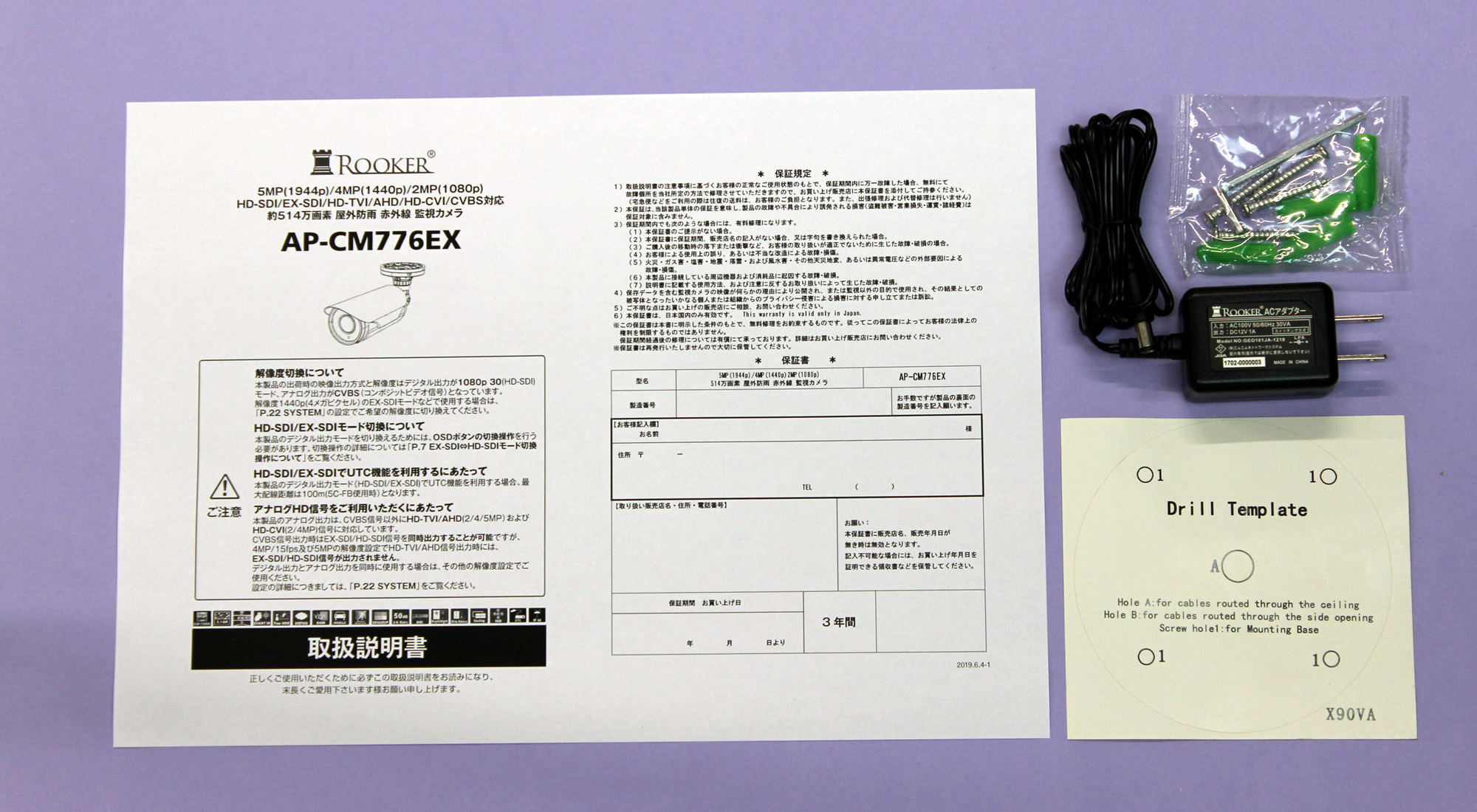

付属品 (1)ACアダプター(DC12V/1A) (2)プラスチックアンカー×4 (3)タッピングネジ×4
(4)六角レンチ×1 (5)位置合わせシート (6)取扱説明書、保証書3年間



【備考】
本製品の仕様、外観は改善・改良のため、予告なく変更になる場合がございます。
 STARVISは、ソニー (株) の商標です。STARVIS (スタービス) は,1μm2あたり,2000mV以上 (カラー品,706cd/m2光源撮像時,F5.6,1s蓄積換算)の感度を有し,可視光領域に加え近赤外領域までの高画質を実現した、監視カメラ用途CMOSイメージセンサ用裏面照射型画素技術です。
 EX-SDIは、EYENIX社の商標です。
 ROOKERは、(有)エムエムネットワークシステムの商標です。
