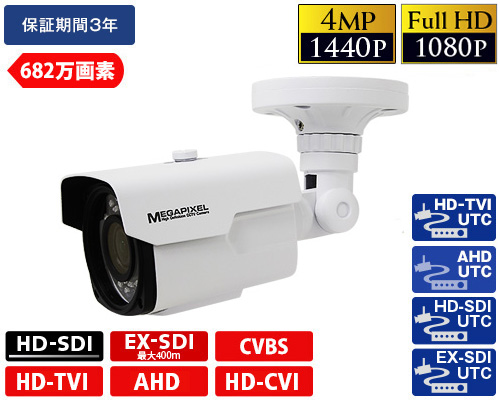

EX-SDI 682万画素防犯カメラ（AP-CM640EX）
| ・ | EX-SDI (4/2MP) |
| ・ | HD-SDI (2MP) |
| ・ | HD-TVI (5/4/2MP) |
| ・ | AHD (5/4/2MP) |
| ・ | HD-CVI (2MP) |
| ・ | CVBS (960H) |
SONY社のSTARVIS裏面照射型CMOSセンサーを搭載した、682万画素屋内ドーム型赤外線監視カメラ。 ※1440pで動画(30fps)撮影可 ※1080pで動画(30fps)撮影可 4メガピクセル(2560×1440/30p)のEX-SDI 解像度出力に対応。
※HD-TVI/AHD/HD-CVI出力を行った場合、デジタル信号(HD-SDI/EX-SDI)は出力されません。CVBSによるアナログ出力のみ、デジタル出力と同時出力が可能です。 |
||||||||||||||||||||
| ・ | 高感度CMOSセンサー | |||||||||||||||||||
SONY社製の高感度STARVIS裏面照射型CMOSセンサーを搭載し、低照度領域の撮影能力がUPしました。 |
||||||||||||||||||||
| ・ | 夜間暗闇の撮影に対応 | |||||||||||||||||||
昼間は鮮明なカラー映像で、夜間暗くなると自動的に近赤外線IR LEDを照射してモノクロ映像で詳細な映像を撮影します。IR LED搭載(赤外線最大到達距離約40m)。 |
||||||||||||||||||||
| ・ | WDR機能 | |||||||||||||||||||
逆光や明暗差の被写体撮影に威力を発揮するワイドダイナミックレンジ(WDR)機能搭載。 その他にも、逆光補正、HSBLC機能等の映像補正機能を搭載しています。 |
||||||||||||||||||||
| ・ | 5MPバリフォーカルレンズ | |||||||||||||||||||
5メガピクセル対応バリフォーカルレンズ(f=2.8～12mm/F1.4) |
||||||||||||||||||||
| ・ | UTC機能対応 | |||||||||||||||||||
4CHデジタルレコーダー【AP-CM04HD】、8CHデジタルレコーダー【AP-CM08HD】と組み合わせて使用時には、デジタルレコーダー側から同軸ケーブルを通じてカメラのOSDメニューを遠隔制御するUTC機能を搭載。 ※現在4M EX-SDIデジタルレコーダー(4CH:AP-CM04HD/8CH:AP-CM08HD)では1CHのみ対応。 ※HD-TVI/AHD信号出力時もUTC機能に対応しています。 |
||||||||||||||||||||

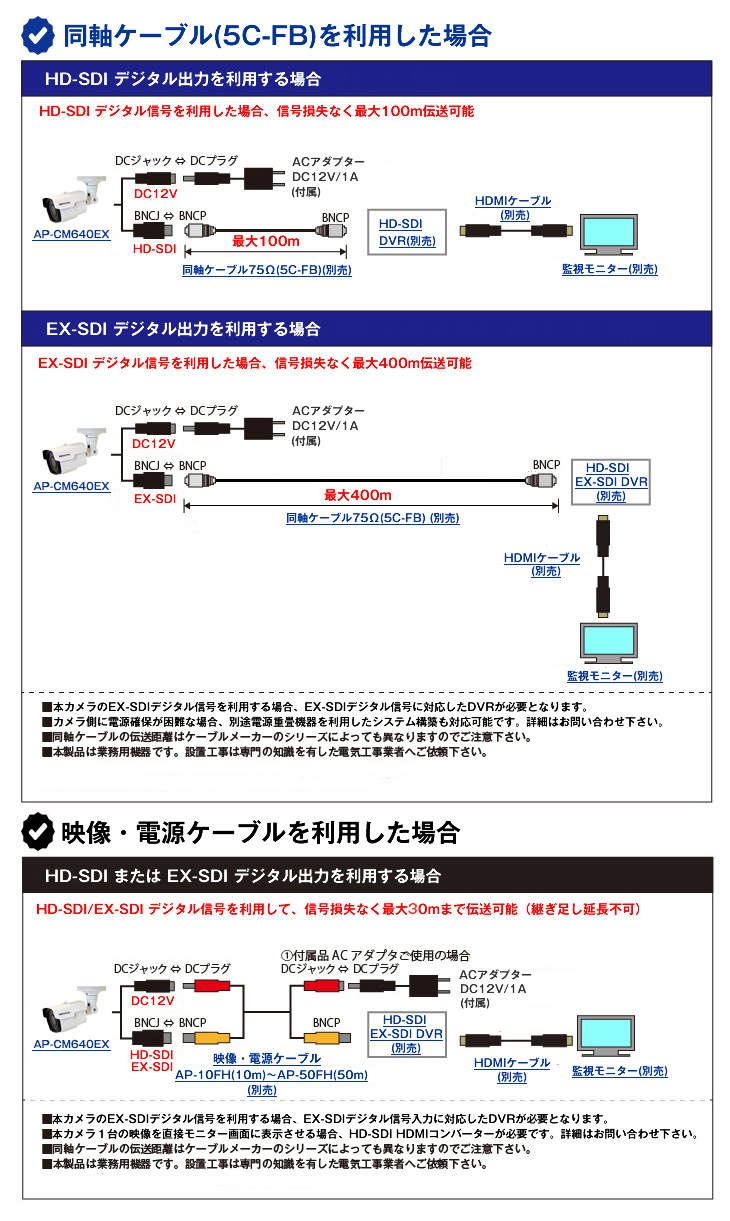

| ・ | デジタル伝送距離 | |||||||||||||||||||
高周波の伝送に対応した同軸ケーブルで最大400mまでの伝送距離に対応しています。 同軸ケーブル(75Ω) 【L-5CFB利用時】 HD-SDI 最大100m EX-SDI 最大400m |
||||||||||||||||||||
対応DVRからUTC操作が可能ページTOPへ戻る▲
| ・ | DVRからカメラの機能設定が可能 | |
| ||
【AP-CM640EX】対応ケーブル表ページTOPへ戻る▲
※対応映像信号 【HD-SDI/EX-SDI/CVBS(960H) :○】
| 製品型番 | 長さ | 仕様 | 映像 | 音声 | 電源 | UTC | ズーム | ||||
| AP-10BR | 10m | 映像・電源(BNC-RCA) | |||||||||
| AP-20BR | 20m | 映像・電源(BNC-RCA) | |||||||||
| AP-30BR | 30m | 映像・電源(BNC-RCA) | |||||||||
| AP-40BR | 40m | 映像・電源(BNC-RCA) | |||||||||
| AP-50BR | 50m | 映像・電源(BNC-RCA) | |||||||||
| AP-10BB | 10m | 映像・電源(BNC-BNC) | |||||||||
| AP-20BB | 20m | 映像・電源(BNC-BNC) | |||||||||
| AP-30BB | 30m | 映像・電源(BNC-BNC) | |||||||||
| AP-40BB | 40m | 映像・電源(BNC-BNC) | |||||||||
| AP-50BB | 50m | 映像・電源(BNC-BNC) | |||||||||
| AP-10FH | 10m | 映像・電源(BNC-BNC) | ○ | ○ | ○ | ||||||
| AP-20FH | 20m | 映像・電源(BNC-BNC) | ○ | ○ | ○ | ||||||
| AP-30FH | 30m | 映像・電源(BNC-BNC) | ○ | ○ | ○ | ||||||
| AP-40FH | 40m | 映像・電源(BNC-BNC) | ○ | ○ | ○ | ||||||
| AP-50FH | 50m | 映像・電源(BNC-BNC) | ○ | ○ | ○ | ||||||
| AUP-10 | 10m | 映像・音声・電源(BNC-BNC) | |||||||||
| AUP-20 | 20m | 映像・音声・電源(BNC-BNC) | |||||||||
| AUP-30 | 30m | 映像・音声・電源(BNC-BNC) | |||||||||
|
|||||||||||
※対応映像信号 【HD-TVI/AHD/HD-CVI/CVBS(960H) :○】
| 製品型番 | 長さ | 仕様 | 映像 | 音声 | 電源 | UTC | ズーム | ||||||
| AP-10BR | 10m | 映像・電源(BNC-RCA) | ○ | ○ | |||||||||
| AP-20BR | 20m | 映像・電源(BNC-RCA) | ○ | ○ | |||||||||
| AP-30BR | 30m | 映像・電源(BNC-RCA) | ○ | ○ | |||||||||
| AP-40BR | 40m | 映像・電源(BNC-RCA) | ○ | ○ | |||||||||
| AP-50BR | 50m | 映像・電源(BNC-RCA) | ○ | ○ | |||||||||
| AP-10BB | 10m | 映像・電源(BNC-BNC) | ○ | ○ | |||||||||
| AP-20BB | 20m | 映像・電源(BNC-BNC) | ○ | ○ | |||||||||
| AP-30BB | 30m | 映像・電源(BNC-BNC) | ○ | ○ | |||||||||
| AP-40BB | 40m | 映像・電源(BNC-BNC) | ○ | ○ | |||||||||
| AP-50BB | 50m | 映像・電源(BNC-BNC) | ○ | ○ | |||||||||
| AP-10FH | 10m | 映像・電源(BNC-BNC) | ○ | ○ | ○ | ||||||||
| AP-20FH | 20m | 映像・電源(BNC-BNC) | ○ | ○ | ○ | ||||||||
| AP-30FH | 30m | 映像・電源(BNC-BNC) | ○ | ○ | ○ | ||||||||
| AP-40FH | 40m | 映像・電源(BNC-BNC) | ○ | ○ | ○ | ||||||||
| AP-50FH | 50m | 映像・電源(BNC-BNC) | ○ | ○ | ○ | ||||||||
| AUP-10 | 10m | 映像・音声・電源(BNC-BNC) | ○ | ○ | |||||||||
| AUP-20 | 20m | 映像・音声・電源(BNC-BNC) | ○ | ○ | |||||||||
| AUP-30 | 30m | 映像・音声・電源(BNC-BNC) | ○ | ○ | |||||||||
|
|||||||||||||
【AP-CM640EX】の製品仕様ページTOPへ戻る▲
| TV方式 | NTSC/PAL | |
|---|---|---|
| イメージセンサー | 1/2.9インチ Sony Starvis 裏面照射型 CMOSセンサー | |
| 有効画素数 | 約682万画素 3096(H) x 2202(V) | |
| 走査方式 | プログレッシブスキャン方式 | |
| 同期方式 | 内部同期 | |
| 電子シャッター | AUTO(NTSC:1/30~1/60000秒)/手動(NTSC:1/30, 1/60, 1/120, 1/250, 1/500, 1/1000,1/2000, 1/4000, 1/8000, 1/15000, 1/30000秒)/FLICKER(1/100秒) ※本製品は固定アイリスレンズを搭載していますので、FLICKERを選択した場合はシャッタースピード1/100秒で固定になります。撮影環境によっては正常な映像を撮影できない場合があります。 |
|
| 最低照度 | カラー : 0.03 Lux /F1.2, 0.001 Lux /F1.2(電子感度アップx32時) | |
| 白黒 : 0.01 Lux /F1.2, 0.0004 Lux /F1.2(電子感度アップx32時) | ||
| 白黒 : 0Lux /F1.2 (赤外線照射時) | ||
| デジタル出力 | 解像度 | 2560×1440(25/30p),1920×1080(25/30p),1280×720(25/30p) |
| 映像形式 | 1.485G/s, HD-SDI (SMPTE 292M) / EX-SDI | |
| 出力端子 | BNC×1 | |
| アナログ出力 | 映像形式 | HD-TVI(5MP:12.5fps/4MP:15fps/2MP:30fps), AHD(5MP:20ps/5MP:12.5fps/4MP:15fps/4MP 30fps/2MP:30fps), HD-CVI(2MP:30fps/1.3MP:30fps), 960H(25i/30i)CVBS |
| 出力端子 | BNC×1 | |
| OSD | 内蔵 | |
| 赤外線LED | IR LED 30個搭載 (最大照射距離約40m) | |
| ゲインコントロール | AGC(0～10) | |
| 電子感度アップ | ON(2/4/8/16/32倍)/OFF | |
| DAY&NIGHT | EXT / AUTO / カラー/モノクロ ※ICR | |
| WDR | ON/OFF (レベル調整) | |
| ACE(階調補正) | ON/OFF (レベル調整) | |
| BLC | ON/OFF (レベル調整)WDR/HSBLCとの併用不可 | |
| HSBLC | ON/OFF (レベル調整)WDR/BLCとの併用不可 | |
| ホワイトバランス | AWB / AUTOExt / PRESET / MANUAL | |
| DNR | ON/OFF(3D/レベル調整) | |
| DEFOG | ON/OFF(レベル調整) | |
| デジタルエフェクト | 映像反転機能(上下/左右)/ シャープネス/明るさ | |
| モーション検知 | ON(4エリア)/OFF | |
| プライバシーマスキング | ON(16エリア)/OFF | |
| レンズ | 5メガピクセル IR(赤外線)対応レンズ f=2.8～12mm/F1.4(水平画角90°～30°) |
|
| 消費電流 | DC12V/230mA (IR ON時最大700mA) | |
| 保護等級 | IP66準拠 | |
| 動作温度 | -10℃～50℃ | |
| 動作湿度 | 90%以下(結露なきこと) | |
| 外形サイズ | 90(W) X 90(H) X 218(L)mm | |
| 質量 | 約815g | |
| 付属品 | (1)ACアダプター(DC12V/1A) (2)プラスチックアンカー×4 (3)タッピングネジ×4 (4)六角レンチ×1 (5)位置合わせシート (6)取扱説明書、保証書3年間 | |
【備考】
|
||
