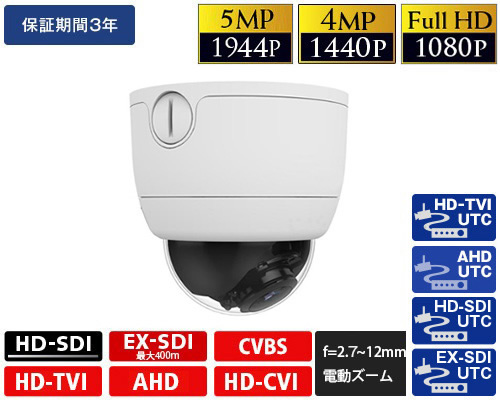

EX-SDI 514万画素防犯カメラ

EX-SDI 514万画素防犯カメラ（AP-CM443EX）

6つの映像信号規格に対応

デジタルとアナログ映像信号のハイブリッド出力に対応した、屋外500万画素ドーム型防犯カメラ。

粉じんや水蒸気等が生じる工場内の監視や、威圧感を最小限に抑えて建物の外周を優しく監視する際にオススメです!

自然光と人工照明が交錯する室内環境下で生じる被写体の明暗差を自動的に補正するWDR機能を搭載。この機能をONにするだけで簡単に明瞭な監視映像を得られます。

最大30mの近赤外線IR LEDの照射能力とSony　Starvis Cmosセンサのコラボにより証拠能力の高い夜間監視映像を提供します。

【200/400/500万画素】

●AP-CM443EXの主な特長

【デジタル信号出力】
・HD-SDI:2MP/30fps
・EX-SDI:2MP/30fps
・EX-SDI:4MP/30fps

【アナログ信号出力】
・TVI 2MP/30fps
・TVI 4MP/30fps
・TVI 5MP/20fps
・AHD 2MP/30fps
・AHD 4MP/30fps
・AHD 5MP/20fps
・CVI 2MP/30fps
・CVI 4MP/30fps
・CVBS 960H/30ips

・SONY Starvis Cmosセンサ
・WDR/BLC/HSBLC
・電動ズームレンズ搭載
　:f=2.7～12mm/F1.3
　(水平画角:93°～33°)
・近赤外線照射距離:最大30m
・3軸調整対応(壁面設置OK)
・屋外防塵防雨仕様(IP66準拠)

UTC機能対応

UTC対応の録画機器から映像ケーブルを通じてカメラのOSDメニュー設定や電動ズームレンズを遠隔制御可能なUTC機能を搭載。
※EX-SDI信号出力時のUTC機能は、最大配線長100m(5C-FB使用時)まで対応しています。
※HD-TVI/AHD信号出力時もUTC機能に対応しています。

オプション品

壁面取付時に便利な壁面取付ブラケット【B300】のセットをご用意しました。※壁面取付ブラケット【B300】は販売終了しました。

◆返品について◆

製品出荷後の初期不良以外の返品は
一切受け付けて
おりません。

→詳細はこちら

▼施工に便利な専用壁面取付ブラケットセット

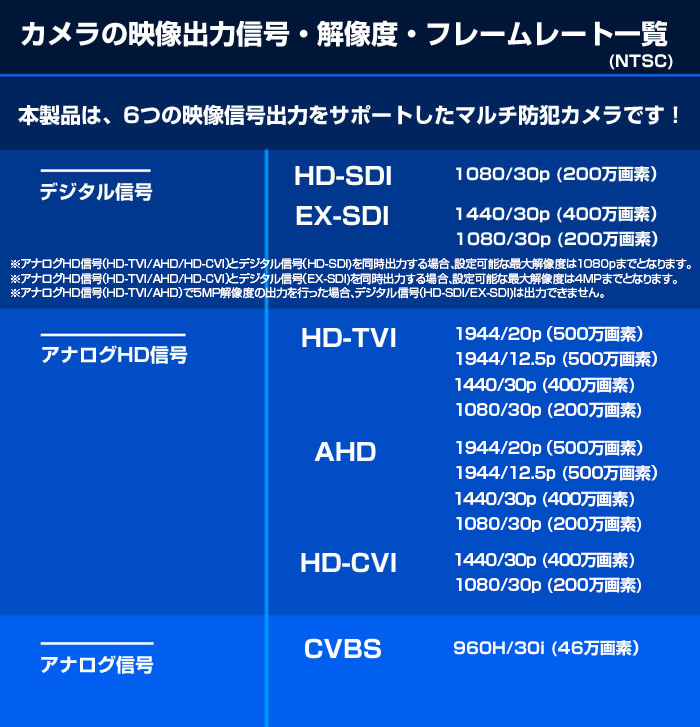

▼【AP-CM443EX】の映像信号出力とフレーム数
▼各種機能について
▼【AP-CM443EX】に対応している映像・電源ケーブル一覧

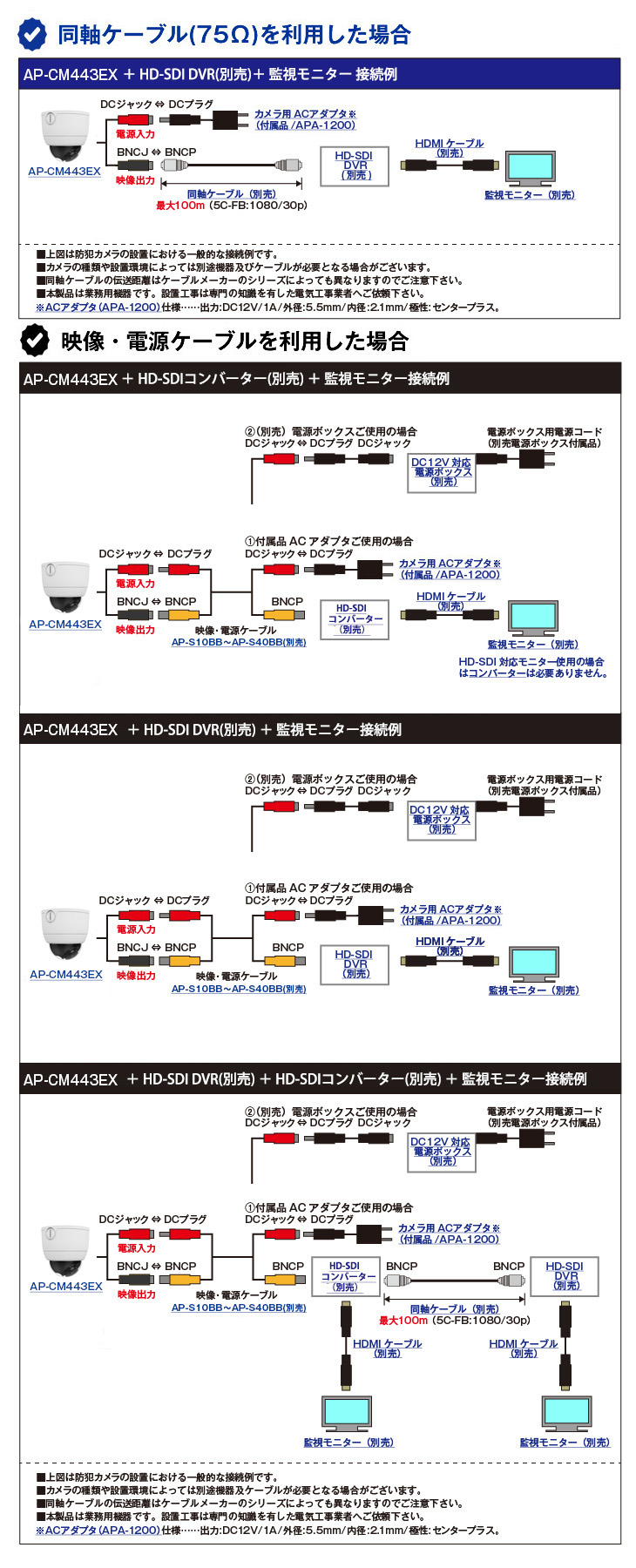

▼EX-SDI 514万画素防犯カメラ【AP-CM443EX】の接続例
▼【AP-CM443EX】の製品仕様

施工に便利な専用壁面取付ブラケットセットページTOPへ戻る▲

※ご注文時に選択項目をご指定の上、カートに入れて下さい。

選択項目	カメラ本体	セット内容
カメラ単品	○	なし
SET1	○	壁面取付ブラケット【B300】　承認図(PDF)

【AP-CM443EX】の映像信号出力とフレーム数ページTOPへ戻る▲

各種機能についてページTOPへ戻る▲

高感度裏面照射型CMOSセンサ搭載

●裏面照射型CMOSセンサ

SONY社製の最新514万画素高感度STARVIS裏面照射型CMOSセンサを搭載。暗時ランダムノイズを抑制し、夜間など暗闇での撮影においても、低照度領域の撮影能力がUPしました。

また、夜間など低照度環境下の撮影では感度を自動的に上げて映像の明るさを保つAGC(オートゲインコントロール)機能や、夜間など低照度環境下で撮影時、自動的にシャッター速度を遅くして光を蓄積し映像を明るくする電子感度アップ機能を搭載しています。

映像ケーブルを通じて遠隔設定を実現するUTC機能に対応

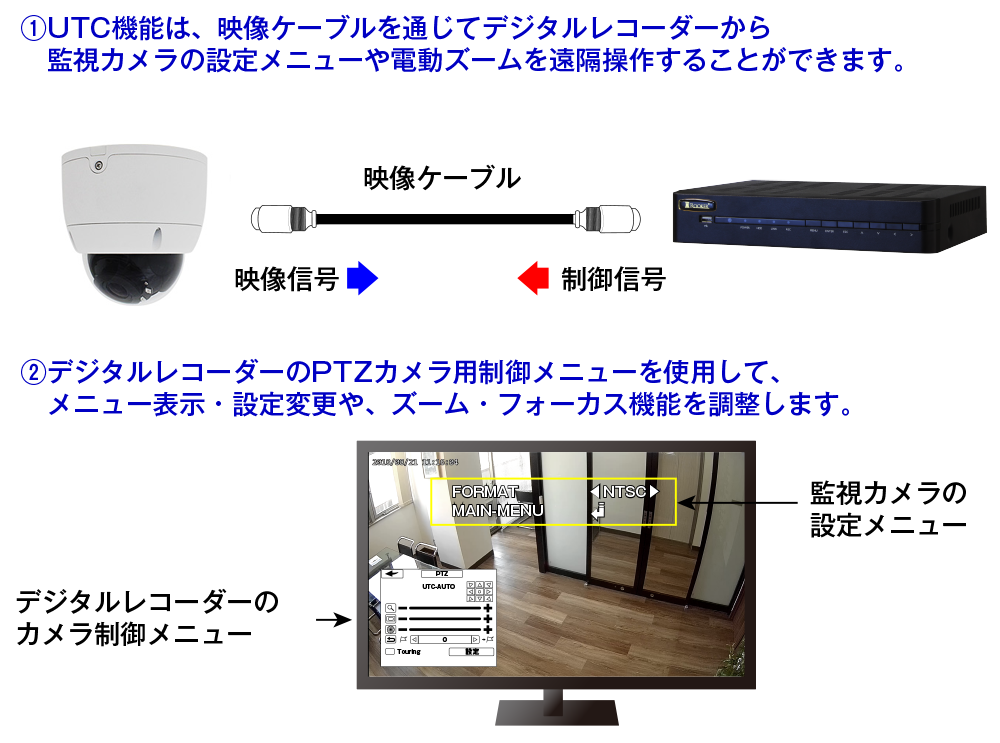

●UTC機能

UTC(Up to Coax)機能とは、映像ケーブルにデータ通信を重畳し、デジタルレコーダーから監視カメラの設定メニューや電動ズームを遠隔操作することができる機能です。

信号線を別途用意する必要がないため施工時のコスト削減を実現し、設置後のカメラの画角調整や映像調整やメンテナンスを、デジタルレコーダーを利用して安全に行うことができます。

その反面、映像ケーブルにデータ信号を重畳することから、高品質の映像ケーブルを使用する必要があるので設置時にはケーブルの種類に注意が必要です。

※UTC対応の映像・電源ケーブルにつきましては、【AP-CM443EX】に対応している映像・電源ケーブル一覧をご確認ください。

施工・メンテナンスに便利な電動ズーム・セミオートフォーカス機能

●ズーム動作サンプル(動画)

5メガピクセル対応電動ズームレンズ(f=2.7～12mm/F1.3)搭載。
EX-SDI/HD-SDI/TVI/AHD/CVI/CVBS対応 514万画素屋外防雨近赤外線防犯カメラ【AP-CM443EX】は、内蔵モーターによりレンズを駆動して焦点距離調整を行なう、電動ズーム方式を採用しています。

また焦点距離距離調整後、自動的にフォーカス調整を行う「セミオートフォーカス」機能を搭載しています。

従来の手動操作によるフォーカス調整は、防犯カメラが高解像度になるほど精密なピント合わせが難しくなりましたが、このセミオートフォーカス機能を利用することによって、施工時の時間や費用の削減を実現することができます。

Oルクスの暗闇でも、近赤外線を照射して隙間ない監視を実現

●近赤外線照射時のサンプル映像

本製品は最大照射距離約30mの近赤外線LEDを搭載し、夜間など周囲が暗くなる撮影環境下では自動的に近赤外線LEDの照射を行って、白黒映像による撮影を行います。

また夜間近赤外線照射時、至近距離に被写体が移動するなど、映像上で白飛びが発生する現象を抑制するスマートIR機能を搭載。夜間撮影時の証拠能力をアップしています。

逆光など難条件の撮影条件に効果的なリアルWDR機能搭載

●WDRによる撮影効果の比較

明るい日中晴天時に窓を背にした人物など、逆光や明暗差の激しい環境では、明るい部分が白飛びし、暗い部分が黒潰れして映像が見づらくなります。

本製品に搭載されたリアルWDR機能は、逆光などの難しい条件下での撮影においても、映像の明暗差を整え細部まで見やすい映像を実現します。

被写体の明るい部分に露出を合わせて撮影した画像と、被写体の暗い部分に露出を合わせて撮影した画像の2枚から、良く映っている部分をリアルタイムに合成してデジタル処理を行うため、デュアルシャッター方式のWDRとも呼ばれています。

【AP-CM443EX】に対応している映像・電源ケーブル一覧ページTOPへ戻る▲

【アナログHD:AHD/TVI/CVI アナログ:CVBS 】

製品型番

長さ

仕様

映像

電源

UTC

AP-S10BB(販売終了)

10m

映像・電源(BNC-BNC)

○

AP-L10BB

10m

映像・電源(BNC-BNC)

○

AP-S20BB

20m

映像・電源(BNC-BNC)

○

AP-L20BB

20m

映像・電源(BNC-BNC)

○

AP-S30BB

30m

映像・電源(BNC-BNC)

○

AP-L30BB

30m

映像・電源(BNC-BNC)

○

AP-S40BB(販売終了)

40m

映像・電源(BNC-BNC)

○

AP-L40BB

40m

映像・電源(BNC-BNC)

○

AP-S50BB(販売終了)

50m

映像・電源(BNC-BNC)

○

AP-L50BB

50m

映像・電源(BNC-BNC)

○

※	UTC機能を利用する場合はUTC機能に対応したデジタルレコーダーが必要となります。当ショップ以外でお買い求めいただいたUTC対応デジタルレコーダーとの接続で動作を保証するものではございませんのでご注意下さい。

EX-SDI 514万画素防犯カメラ【AP-CM443EX】の接続例ページTOPへ戻る▲

【AP-CM443EX】の製品仕様ページTOPへ戻る▲

TV方式

NTSC/PAL

イメージセンサー

1/2.8インチ Sony Starvis 裏面照射型 CMOSセンサー

有効画素数

約514万画素 2616(H) x 1964(V)

走査方式

プログレッシブスキャン方式

同期方式

内部同期

電子シャッター

AUTO(NTSC:1/30～1/60000秒)/
手動(NTSC:1/30, 1/60, 1/120, 1/250, 1/500, 1/1000,1/2000, 1/4000, 1/8000,1/15000, 1/30000秒)/FLICKER(1/100秒)
シャッタースピードを固定にした場合、撮影環境によっては正常な映像を撮影できない場合があります。

最低照度

カラー : 0.02 Lux /F1.2, 0.0007 Lux/F1.2(電子感度アップx32時)

白黒 : 0.005 Lux/F1.2, 0.0002 Lux /F1.2(電子感度アップx32時)

白黒 : 0Lux /F1.2 (赤外線照射時)

SN比

50dB以上

デジタル出力

解像度

2560×1440(30p),1920×1080(30p)

映像形式

1.485G/s, HD-SDI (SMPTE 292M)　/ EX-SDI
※工場出荷時設定はEX-SDI (1920×1080/30P)

出力端子

BNC×1

アナログ出力

映像形式

HD-TVI/AHD(5MP:20ps/5MP:12.5fps/4MP:30fps/2MP:30fps),
HD-CVI(4MP:30fps/2MP:30fps),
960H(30i)CVBS
※工場出荷時設定はCVBS (960H)

出力端子

BNC×1

OSD

内蔵

赤外線LED

最大照射距離約30m

ゲインコントロール

AGC(0～10)

電子感度アップ

ON(2/4/8/16/32倍)/OFF

DAY&NIGHT

EXT / AUTO / カラー/モノクロ　※ICR

WDR

ON/OFF (レベル調整)BLC/HSBLCとの併用不可
※WDR機能を利用時はフレームレートが低下します。(LINEモード使用不可)
　フレームレートを低下させずに階調補正機能を使用する場合は、ACE機能をご利用ください。

ACE(階調補正)

ON/OFF (レベル調整)

BLC

ON/OFF (レベル調整)WDR/HSBLCとの併用不可

HSBLC

ON/OFF (レベル調整)WDR/BLCとの併用不可

ホワイトバランス

AWB / AUTOExt / PRESET / MANUAL

DNR

ON/OFF(3D/レベル調整)

DEFOG

ON/OFF(レベル調整)

デジタルエフェクト

映像反転機能(上下/左右)/ シャープネス/明るさ

モーション検知

ON(4エリア)/OFF

プライバシーマスキング

ON(16エリア)/OFF

レンズ

メガピクセル IR(赤外線)対応、電動ズームレンズ f=2.7～12mm/F1.3(水平画角93°～33°)

消費電流

DC12V/120mA (IR ON時最大560mA/起動時IR ON:最大770mA)

保護等級

IP66準拠

動作温度

-10℃～50℃

動作湿度

95%以下(結露なきこと)

外形サイズ

Φ142X 142(H)mm

質量

約1000g

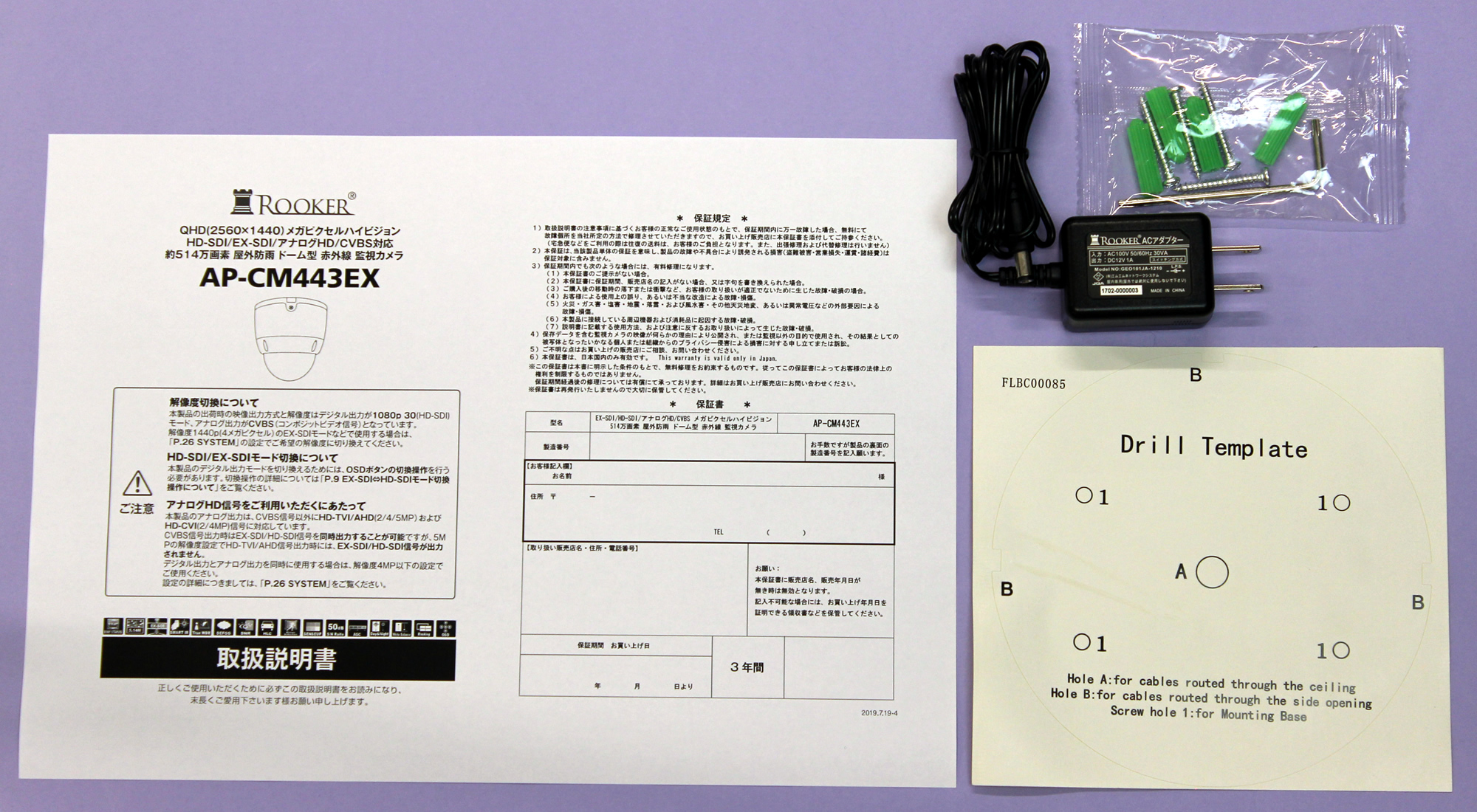

付属品

(1)ACアダプター(DC12V/1A)　(2)プラスチックアンカー×4　(3)タッピングネジ×4　
(4)トルクスレンチ (5)位置合わせシート　(6)取扱説明書、保証書3年間

【備考】

・	本製品の仕様、外観は改善・改良のため、予告なく変更になる場合がございます。
・	STARVISは、ソニー (株) の商標です。STARVIS (スタービス) は,1μm2あたり,2000mV以上 (カラー品,706cd/m2光源撮像時,F5.6,1s蓄積換算)の感度を有し,可視光領域に加え近赤外領域までの高画質を実現した、監視カメラ用途CMOSイメージセンサ用裏面照射型画素技術です。
・	EX-SDIは、EYENIX社の商標です。
・	ROOKERは、(有)エムエムネットワークシステムの商標です。
