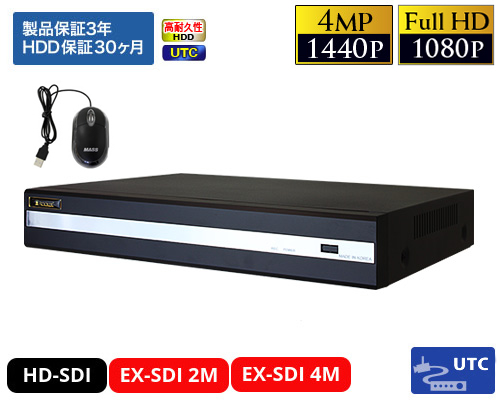

HD-SDI/EX-SDI 4CH DVR（AP-CM04HD）
| ・ | 4CHデジタルレコーダー |
| ・ | EX-SDI (4MP/2MP) |
| ・ | HD-SDI (2MP) |

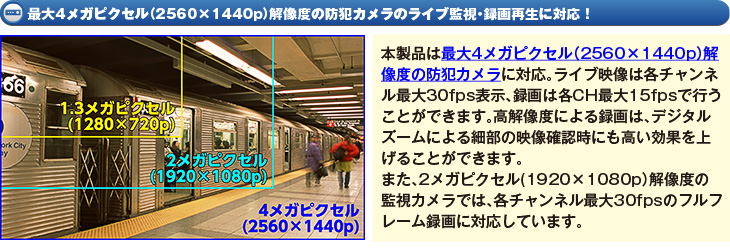

| HD-SDI/EX-SDI(720p/1080p/1440p) 監視カメラ専用の業務用4CHデジタルレコーダー。 最大で4メガピクセル(2560×1440/30p)のEX-SDI 監視カメラの録画に対応。それぞれの信号に対応した各カメラを混在して接続可能。 |
||
| ・ | 録画フレームレート | |
1920×1080/4CH合計120fpsのリアルタイム録画(動画)、および2560×1440/4CH合計60fpsの録画に対応。 |
||
| ・ | 録画モードと検索再生 | |
常時、モーション、アラーム、緊急録画などの録画モードをサポートし、再生は、カレンダー、日時、イベント、1CHを指定したサムネイル検索再生など多彩な方法で運用管理することが可能です。 |
||
| ・ | スケジュール録画 | |
1週間(日,月,火,水,木,金,土)を時間単位でスケジュールを設定し、各録画モードを選択することができます。 |
||
| ・ | スマホで遠隔監視 | |
ネットワーク機能により、遠隔地からパソコンやスマートフォン(アンドロイド/iPhone(iOS) P2P対応)を利用して遠隔監視が可能です。 ※最新iOS11にも対応済み |
||
| ・ | UTC機能対応 | |
同軸ケーブルを通じて接続カメラ(1CHのみ対応)のOSDメニューを遠隔制御するUTC機能を搭載。 |
||
| ・ | リモコン(別売) | |
オプションで、AP-CM04HD/AP-CM08HD専用リモコンを(別売)ご用意しています。 |
||
■EX-SDI 4CH DVR(AP-CM04HD)をお求めの際は、HDD容量.の「2TB×1」～「4TBx1搭載)」をご選択下さい。
AP-CM04HD録画可能時間の目安ページTOPへ戻る▲
| 録画解像度(4MP:2560×1440) | ||||||
| (フレームレート)/画質(ビットレート) | 最高 | 高高 | 中高 | 中(標準) | 中低 | 低低 |
| 15fps | 645時間 | 753時間 | 919時間 | 1179時間 | 1644時間 | 2712時間 |
| 12fps | 704時間 | 822時間 | 1004時間 | 1261時間 | 1750時間 | 2782時間 |
| 10fps | 786時間 | 919時間 | 1107時間 | 1391時間 | 1870時間 | 3014時間 |
| 7fps | 1023時間 | 1179時間 | 1427時間 | 1750時間 | 2260時間 | 3390時間 |
| 5fps | 1179時間 | 1356時間 | 1595時間 | 2009時間 | 2583時間 | 3616時間 |
| 4fps | 1391時間 | 1595時間 | 1870時間 | 2260時間 | 3014時間 | 4173時間 |
| 2fps | 1808時間 | 2009時間 | 2358時間 | 2855時間 | 3616時間 | 4521時間 |
| 1fps | 2358時間 | 2583時間 | 3014時間 | 3390時間 | 4521時間 | 5425時間 |
| 録画解像度(2MP:1920×1080) | ||||||
| (フレームレート)/画質(ビットレート) | 最高 | 高高 | 中高 | 中(標準) | 中低 | 低低 |
| 30fps | 652時間 | 753時間 | 935時間 | 1154時間 | 1644時間 | 2712時間 |
| 15fps | 918時間 | 1085時間 | 1291時間 | 1644時間 | 2170時間 | 3390時間 |
| 12fps | 1004時間 | 1179時間 | 1427時間 | 1750時間 | 2358時間 | 3616時間 |
| 10fps | 1130時間 | 1291時間 | 1550時間 | 1937時間 | 2466時間 | 3875時間 |
| 8fps | 1427時間 | 1644時間 | 2009時間 | 2358時間 | 3014時間 | 4521時間 |
| 5fps | 1644時間 | 1937時間 | 2260時間 | 2583時間 | 3390時間 | 4932時間 |
| 4fps | 2009時間 | 2170時間 | 2583時間 | 3014時間 | 3616時間 | 5425時間 |
| 2fps | 2358時間 | 2712時間 | 3191時間 | 3616時間 | 4521時間 | 5897時間 |
| 1fps | 3191時間 | 3390時間 | 3875時間 | 4521時間 | 6028時間 | 6382時間 |
上記は、カメラ1台を2560×1440及び1920×1080の高解像度で録画した場合の録画時間の目安(標準2TB HDD搭載時)です。 カメラ2台接続の場合は1/2の時間となります。 ビットレートと録画フレームレートは、各カメラCH個別に設定が可能です。※1080p(最大合計120fps : 30fps×4CH)、1440p(最大合計60fps : 15fps×4CH) HDD 4TBは2倍の時間となります。 ※使用する監視カメラや撮影する被写体によって、録画時間は多少変動いたします。あくまでも平均的な条件で撮影した場合の参考時間となります。 |
||||||
【AP-CM04HD】の製品仕様ページTOPへ戻る▲
| 動作モード | QUADPLEX | |
|---|---|---|
| TV方式 | NTSC/(PAL) | |
| ビデオ圧縮方式 | H.264 | |
| ライブ監視 フレームレート (4CH合計) | 1MP(1280×720p) | 120fps(100) |
| 2MP(1920×1080p) | 120fps(100) | |
| 4MP(2560×1440p) | 120fps(100) | |
| 録画/再生 フレームレート (4CH合計) | 1MP(1280×720p) | 120fps(100) |
| 2MP(1920×1080p) | 120fps(100) | |
| 4MP(2560×1440p) | 60fps(50) | |
| 映像入力 | 入力数 | 4×(BNC) |
| 信号方式 (解像度) | HD-SDI(720p/1080p) EX-SDI(720p/1080p/1440p) | |
| モニター出力 | HDMI ※音声対応 | ×1 1280×720/60p, 1280×1024/60p, 1920×1080/60p ※出荷時の設定は、1280×1024(60p)となっています。 |
| VGA | ×1 1280×720/60p, 1280×1024/60p, 1920×1080/60p | |
| CVBS(BNC) | 1×SPOT出力 ※解像度4MP(1440p)カメラを接続時、4分割モードでのSPOT出力はできません。 | |
| 録画/再生フレーム (専用IPカメラ) | 2MP(1920×1080p) | 最大15fps×4CH |
| 4MP(2560×1440p) | 最大10fps×4CH | |
| 5MP(2592×1944p) | 最大7fps×4CH | |
| 画面分割 | 単画面/4分割 | |
| ストレージ | インターフェース | SATA2.0 |
| HDD数 | 1 | |
| バックアップ 機能 | バックアップデバイス | USB,リモートネットワーク |
| マルチCH | 独自形式(専用再生ソフト) | |
| シングルCH | AVI形式(H.264) ※タイムスタンプ | |
| 音声 | 入力 | ×2CH(RCA) |
| 出力 | ×1CH(RCA) | |
| 圧縮方式 | ADPCM/PCM | |
| USBポート | 2 | |
| PTZ&同軸制御 | RS-485(Pelco-D) ※UTCは1CHのみ対応 | |
| イベント | モーション/ビデオロス/HDD S.M.A.R.T/Push Server | |
| 録画モード | 手動,スケジュール(常時・モーション・アラーム) | |
| スケジュール録画 | 1週間(日,月,火,水,木,金,土) | |
| 再生速度 | 高速再生速度 : x2, x4, x8, x16,x30, x60, x120 ※最高速(x120)は、本装置の使用状態により速度が低下する場合があります。 低速再生速度 : 1/2, 1/4, 1/8, 1/16, 1/30, 1/60, 1/120 | |
| 検索再生 | カレンダー/日時/イベント/パノラマ | |
| モーション感知 | 32×24ゾーン | |
| プライバシーマスキング機能 | 各CHごとに最大2カ所設定可能 | |
| ネットワーク | 端子 | RJ-45(10M/100M)×1 |
| 遠隔監視 | CMS / RMS / Web(Internet Explorer (ActiveX9.0以降) Android/iOS ※最新のiOS11に対応済み。 ※ライブ・再生時の最大解像度1920×1080(200万画素) | |
| P2P | スマートフォン(iPhone/Android)の専用アプリでQRコード読み取り接続対応 | |
| 同時接続数 | 最大4人 | |
| プロトコル | DHCP,DDNS(無料サービスあり),P2P,uPNP,HTTP,NTP,SMTP,(iPhone/Android) | |
| アラーム入力 | ×4 | |
| アラーム出力 | ×1(リレー) | |
| 自己診断 | 搭載(定期的にE-mail送信可能) | |
| 動作湿度 | 20～80% (RH) | |
| 動作温度 | 0～40℃ | |
| 電源 | AC100V 50/60Hz, (DC12V/3A付属ACアダプター) 停電時自動復旧機能 | |
| 外形寸法 | 254(W) x 43(H) x 228(D)mm | |
| 質量 | 約745g(HDD未装着時) | |
| 付属品 | ACアダプター(DC12V/3A),マウス, 緩衝材(足), 取扱説明書,保証書3年間 | |
