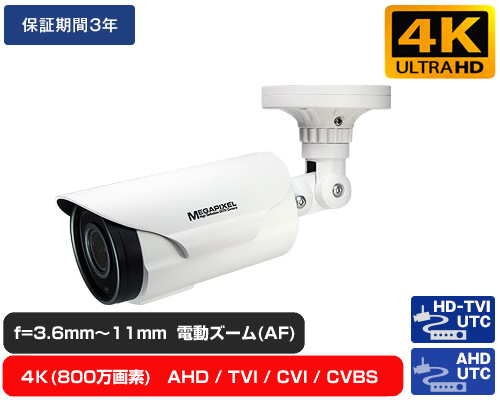

AHD 829万画素防犯カメラ(AP-B784FX)
AHD 829万画素防犯カメラ
  • White
  • 在庫あり

4K 屋外防犯カメラ
オムニビジョン社製の1/1.8インチCmosセンサ、並びに画角調整可能な電動ズームレンズ(AF機能)を搭載した業務用途向け4K(829万画素)屋外防犯カメラです。

大型Cmosセンサーの集光能力と、近赤外線照射機能により、4K解像度でありながら夜間の撮影も遜色のない性能を発揮します。

4K(3840×2160/15fps)解像度をサポートしたアナログHD屋外防犯カメラ。

屋外環境で自然光により生じる明暗差(日陰)のある撮影シーンでも、ワイドダイナミックレンジ機能をONに設定するだけで、誰でも簡単に明瞭で明るい映像を得ることが可能です。

【2/800万画素で監視】

AP-B784FXの主な特長
・IR LEDの照射能力(最大40m)と
裏面照射型 OmniVision CMOS センサーの相乗効果で、夜間も明るい映像を提供。
・4つのアナログ信号出力対応
TVI:200万画素/30fps
TVI:800万画素/15fps
AHD:200万画素/30fps
AHD:800万画素/15fps
CVI:200万画素/30fps
CVI:800万画素/15fps
CVBS:960H/30ips
・電動ズームレンズ搭載(AF)
 :f=3.6~11mm/F1.5
 (水平画角:96°~46°)
・近赤外線照射距離:最大40m
・SMART IR機能搭載
ワイドダイナミックレンジ対応
・電子感度アップ機能
・屋外防雨仕様(IP66準拠)
UTC機能
TVI/AHD信号出力時は、映像ケーブルを通じてUTC対応録画機器からカメラのOSDメニュー設定を遠隔操作可能なUTC機能に対応。設置後の機能変更などを簡単に行うことが可能です。
※4K(8MP)解像度設定時にUTC機能を使うには、AI-HK08R3もしくはAI-HK16R3が必要となります。(いずれもHD-TVI信号のみサポート)
オプション品
配線を隠蔽し、ケーブル切断を防止する専用ジャンクションボックス(B200)あり。

HD-TVI 829万画素 屋外防雨赤外線 防犯カメラ【AP-B784FX】カタログダウンロード

HD-TVI 829万画素 屋外防雨赤外線 防犯カメラ【AP-B784FX】承認図ダウンロード

★会員のお客様は、50%以上OFFの会員価格でご購入できます。

◆返品について◆

製品出荷後の初期 不良以外の返品は
一切受け付けて
おりません。

→詳細はこちら

参考価格(税込):オープン

特価(税込):
32,010

数量

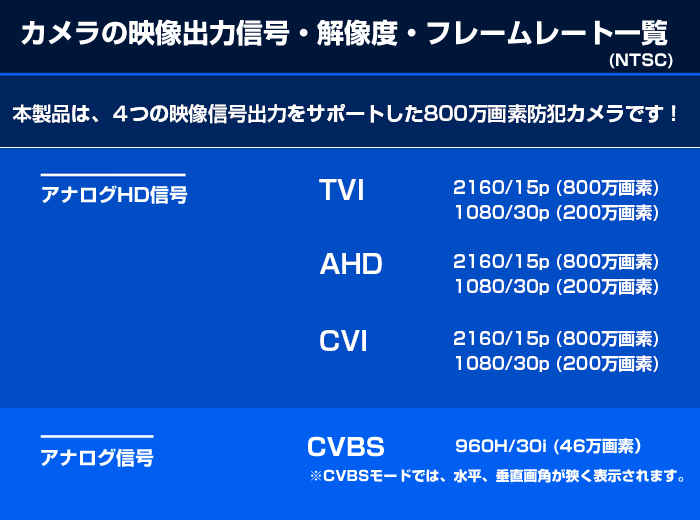

【AP-B784FX】の映像信号出力とフレーム数ページTOPへ戻る▲
各種機能についてページTOPへ戻る▲

高感度裏面照射型CMOSセンサ搭載


●裏面照射型CMOSセンサ
オムニビジョン社製の829万画素高感度裏面照射型CMOSセンサ(1/1.8インチサイズ)を搭載。大型サイズのCMOSセンサを搭載することにより低照度領域の撮影能力がUPしました。

また、夜間など低照度環境下の撮影では感度を自動的に上げて映像の明るさを保つAGC(オートゲインコントロール)機能や、夜間など低照度環境下で撮影時、自動的にシャッター速度を遅くして光を蓄積し映像を明るくする電子感度アップ機能を搭載しています。

映像ケーブルを通じて遠隔設定を実現するUTC機能に対応

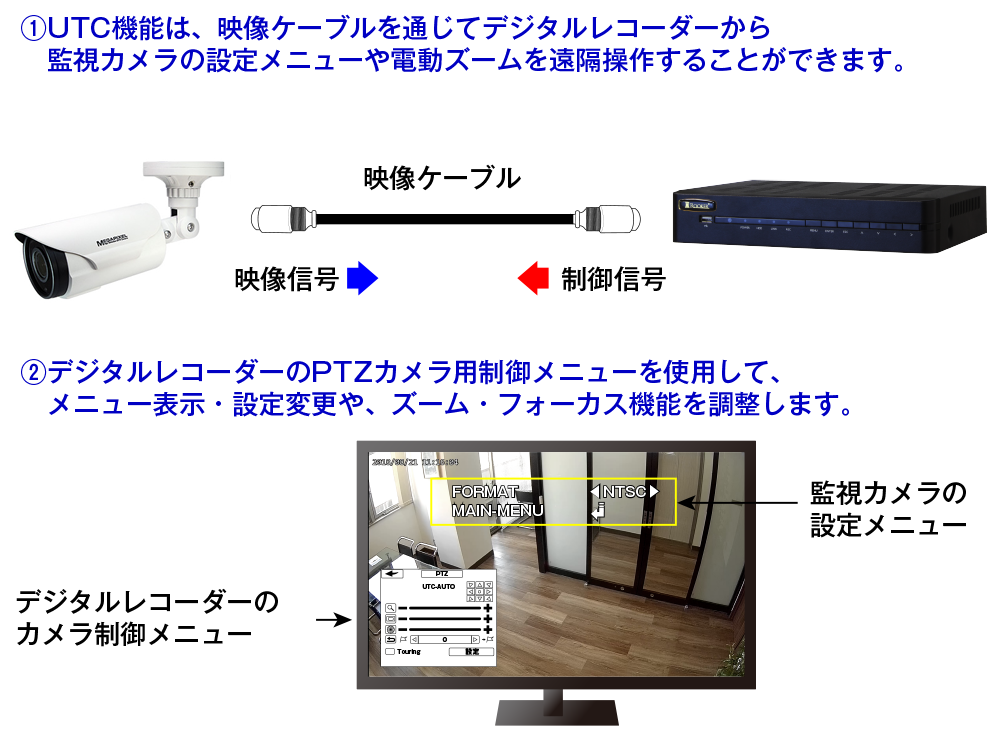

●UTC機能
UTC(Up to Coax)機能とは、映像ケーブルにデータ通信を重畳し、デジタルレコーダーから監視カメラの設定メニュー電動ズームを遠隔操作することができる機能です。

信号線を別途用意する必要がないため施工時のコスト削減を実現し、設置後のカメラの画角調整や映像調整やメンテナンスを、デジタルレコーダーを利用して安全に行うことができます。

その反面、映像ケーブルにデータ信号を重畳することから、高品質の映像ケーブルを使用する必要があるので設置時にはケーブルの種類に注意が必要です。

UTC対応の映像・電源ケーブルにつきましては、【AP-B784FX】に対応している映像・電源ケーブル一覧をご確認ください。

施工・メンテナンスに便利な電動ズーム・セミオートフォーカス機能

ズーム動作サンプル(動画)
●ズーム動作サンプル(動画)
8メガピクセル対応電動ズームレンズ(f=3.6~11mm/F1.5)搭載。

(4K)829万画素屋外防雨近赤外線防犯カメラ【AP-B784FX】は、内蔵モーターによりレンズを駆動して焦点距離調整を行なう、電動ズーム方式を採用しています。

また焦点距離距離調整後、自動的にフォーカス調整を行う「セミオートフォーカス」機能を搭載しています。

従来の手動操作によるフォーカス調整は、防犯カメラが高解像度になるほど精密なピント合わせが難しくなりましたが、このセミオートフォーカス機能を利用することによって、施工時の時間や費用の削減を実現することができます。

Oルクスの暗闇でも、近赤外線を照射して隙間ない監視を実現


●近赤外線照射時のサンプル映像
本製品は最大照射距離約40mの近赤外線LEDを搭載し、夜間など周囲が暗くなる撮影環境下では自動的に近赤外線LEDを照射して、詳細な白黒映像を撮影します。

また夜間近赤外線照射時、至近距離に被写体が移動するなど、映像上で白飛びが発生する現象を抑制するスマートIR機能を搭載。夜間撮影時の証拠能力をアップしています。

逆光など難条件の撮影条件に効果的なリアルWDR機能搭載


●WDRによる撮影効果の比較
明るい日中晴天時に窓を背にした人物など、逆光や明暗差の激しい環境では、明るい部分が白飛びし、暗い部分が黒潰れして映像が見づらくなります。

本製品に搭載されたリアルWDR機能は、逆光などの難しい条件下での撮影においても、映像の明暗差を整え細部まで見やすい映像を実現します。

被写体の明るい部分に露出を合わせて撮影した画像と、被写体の暗い部分に露出を合わせて撮影した画像の2枚から、良く映っている部分をリアルタイムに合成してデジタル処理を行うため、デュアルシャッター方式のWDRとも呼ばれています。

AHD 829万画素防犯カメラ【AP-B784FX】対応映像・電源ケーブルページTOPへ戻る▲
 対応映像信号 【アナログHD:TVI/AHD/CVI アナログ:CVBS】
製品型番 長さ 仕様 映像 電源  UTC
AP-S10BB 10m 映像・電源(BNC-BNC)
AP-S20BB 20m 映像・電源(BNC-BNC)
AP-S30BB 30m 映像・電源(BNC-BNC)
AP-S40BB 40m 映像・電源(BNC-BNC)
AP-S50BB 50m 映像・電源(BNC-BNC)
 ※ 本製品は、HD-CVIモードおよびCVBSモードでのUTC機能には対応していません。
 ※ UTC機能を利用する場合はUTC機能に対応したデジタルレコーダーが必要となります。
当ショップ以外でお買い求めいただいたUTC対応デジタルレコーダーとの接続で動作を保証するものではございませんのでご注意下さい。

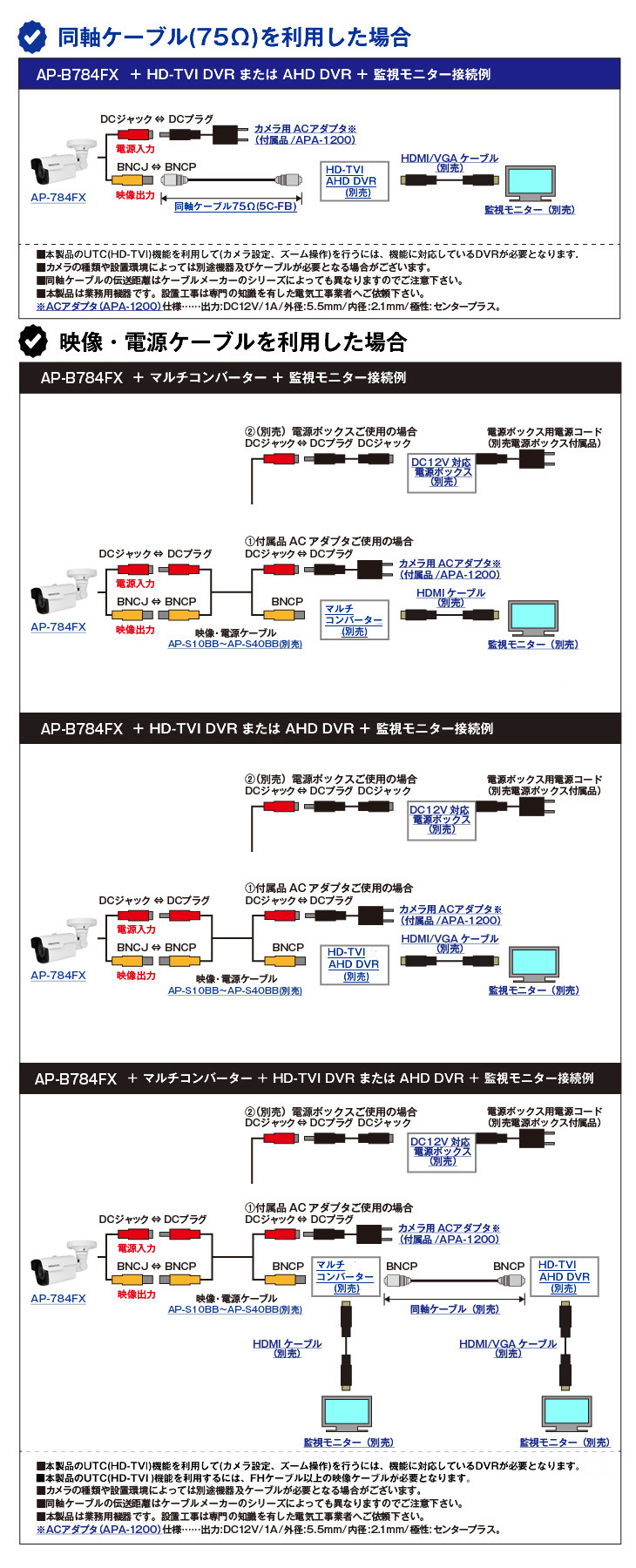

AHD 829万画素防犯カメラ【AP-B784FX】の接続例ページTOPへ戻る▲
          AHD 829万画素防犯カメラ(AP-B784FX) AHD 829万画素防犯カメラ(AP-B784FX) AHD 829万画素防犯カメラ(AP-B784FX) AHD 829万画素防犯カメラ(AP-B784FX) AHD 829万画素防犯カメラ(AP-B784FX) 監視カメラ用DC12V ACアダプター【APA-1200】 監視カメラ用DC12V ACアダプター【APA-1200】 監視カメラ用DC12V ACアダプター【APA-1200】 監視カメラ用DC12V ACアダプター【APA-1200】 監視カメラ用DC12V ACアダプター【APA-1200】 監視カメラ用DC12V ACアダプター【APA-1200】 防犯カメラ用同軸ケーブル【5C-FB】 防犯カメラ用同軸ケーブル【5C-FB】 防犯カメラ用同軸ケーブル【5C-FB】 HD-TVI/AHD防犯カメラ対応録画機【HD-TVI/AHD DVR一覧】 HD-TVI/AHD防犯カメラ対応録画機【HD-TVI/AHD DVR一覧】 HD-TVI/AHD防犯カメラ対応録画機【HD-TVI/AHD DVR一覧】 【HDMIケーブル】 【HDMIケーブル】 【HDMIケーブル】 【HDMIケーブル】 【HDMIケーブル】 モニター【監視モニター一覧】 モニター【監視モニター一覧 モニター【監視モニター一覧】 モニター【監視モニター一覧】 モニター【監視モニター一覧】 防犯カメラ映像/電源ケーブル【映像・電源ケーブル一覧】 防犯カメラ映像/電源ケーブル【映像・電源ケーブル一覧】 防犯カメラ映像/電源ケーブル【映像・電源ケーブル一覧】 防犯カメラ対応【電源BOX】 防犯カメラ対応【電源BOX】 防犯カメラ対応【電源BOX】 AHD/HD-TVI/HD-CVI/CVBS対応【HDMIマルチコンバーター一覧】 AHD/HD-TVI/HD-CVI/CVBS対応【HDMIマルチコンバーター一覧】
AHD 829万画素防犯カメラ【AP-B784FX】の製品仕様ページTOPへ戻る▲

TV方式 NTSC/PAL
イメージセンサー 1/1.8インチ 裏面照射型
OmniVision CMOSセンサー
有効画素数 約829万画素 3840(H) x 2160(V)
走査方式 プログレッシブスキャン方式
同期方式 内部同期
電子シャッター AUTO(NTSC:1/30~1/60000秒)/手動(NTSC:1/30, 1/60, 1/120, 1/250, 1/500, 1/1000,1/2000, 1/4000, 1/8000, 1/15000, 1/30000秒)/FLICKER(1/100秒)
※本製品は固定アイリスレンズを搭載していますので、FLICKERを選択した場合はシャッタースピード1/100秒で固定になります。撮影環境によっては正常な映像を撮影できない場合があります。
最低照度 カラー : 0.01 Lux
/F1.2, 0.0004 Lux/F1.2(電子感度アップx32時)
白黒 : 0.001 Lux/F1.2, 0.00004
Lux/F1.2(電子感度アップx32時)
白黒 : 0Lux /F1.2 (近赤外線照射時)
映像出力
映像形式 HD-TVI/AHD/HD-CVI(8MP:15fps/1080P:30fps)
960H(25i/30i)CVBS
出力端子 BNC×1
OSD 内蔵
近赤外線LED 最大照射距離約40m
ゲインコントロール AGC(0~10)
電子感度アップ ON(2/4/8/16/32倍)/OFF
DAY&NIGHT EXT / AUTO / カラー/モノクロ ※ICR
WDR ON/OFF (レベル調整)BLC/HSBLCとの併用不可
ACE(階調補正) ON/OFF (レベル調整)
BLC ON/OFF (レベル調整)WDR/HSBLCとの併用不可
HSBLC ON/OFF (レベル調整)WDR/BLCとの併用不可
ホワイトバランス AWB / AUTOExt / PRESET / MANUAL
DNR ON/OFF(3D/レベル調整)
DEFOG ON/OFF(レベル調整)
デジタルエフェクト 映像反転機能(上下/左右)/ シャープネス/明るさ/レンズシェード
モーション検知 ON(4エリア)/OFF
プライバシーマスキング ON(16エリア)/OFF
レンズ 8メガピクセル IR(近赤外線)対応、電動ズームレンズ
f=3.6~11mm/F1.5(水平画角96°~46°)※セミオートフォーカス
消費電流 DC12V/120mA (IR ON時最大700mA)
保護等級 IP66準拠
UTC機能 対応
動作温度 -10℃~50℃
動作湿度 90%以下(結露なきこと)
外形サイズ 91(W) X 80(H) X 275(L)mm
質量 約825g(本体)

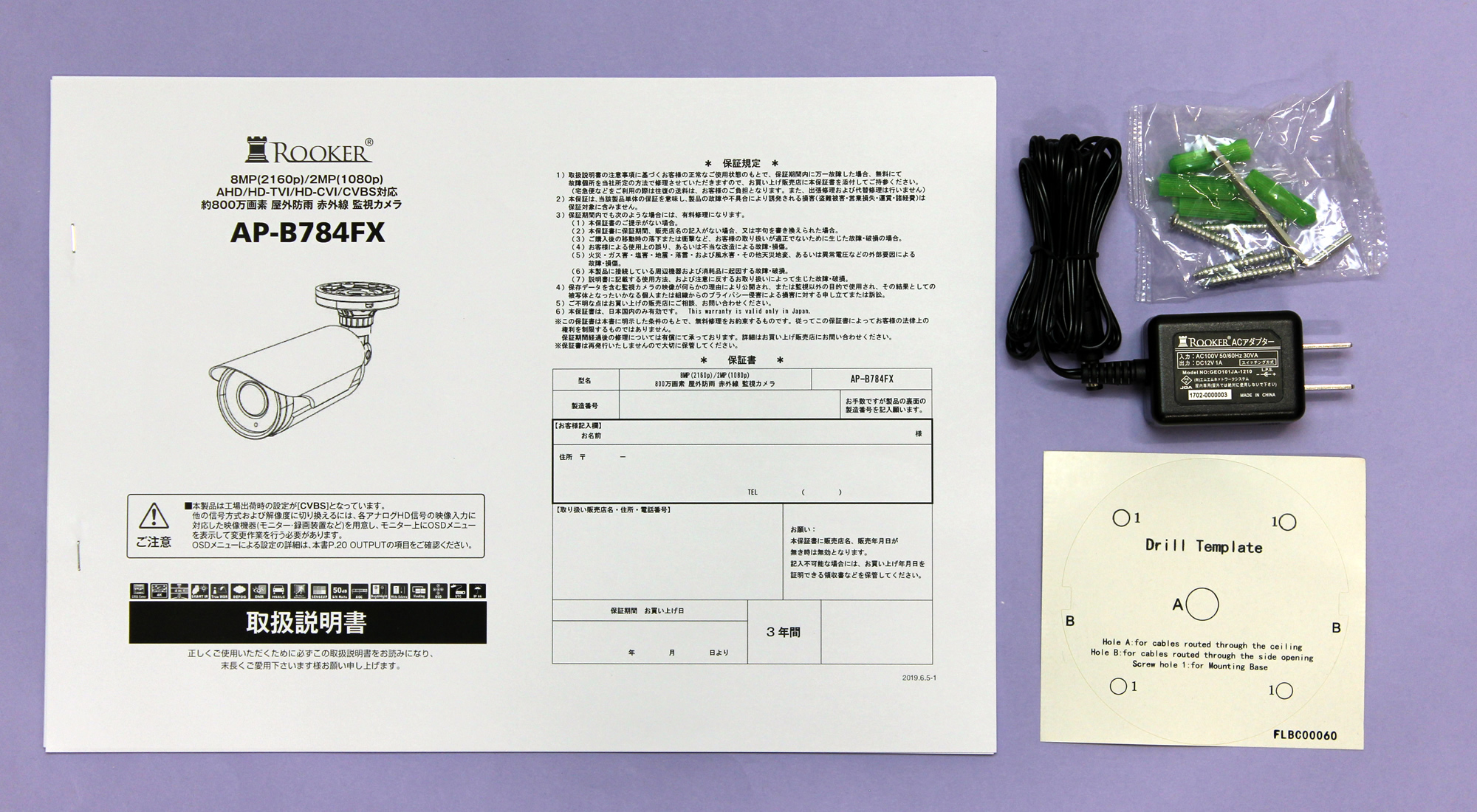

付属品 (1)ACアダプター(DC12V/1A) (2)プラスチックアンカー×4 (3)タッピングネジ×4 (4)六角レンチ×1 (5)位置合わせシート (6)取扱説明書、保証書3年間



【備考】
  • 本製品は出荷時設定がCVBSモードとなっています。他の信号方式および解像度に切り換えるには、各アナログHD信号の映像入力に対応した映像機器(モニター・録画装置など)を用意し、モニター上にOSDメニューを表示して変更作業を行う必要があります。
  • 本製品の仕様、外観は改善・改良のため、予告なく変更になる場合がございます。
  • ROOKERは、有限会社エムエムネットワークシステムの登録商標です。
