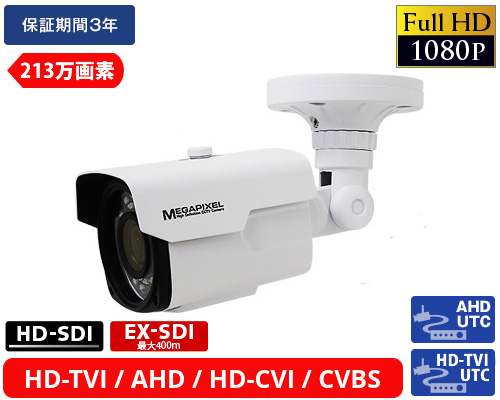

EX-SDI 213万画素防犯カメラ（AP-B560EX）
| ・ | デジタル/アナログ対応 |
| ・ | EX-SDI (2MP) |
| ・ | HD-SDI (2MP) |
| ・ | HD-TVI (2MP) |
| ・ | AHD (2MP) |
| ・ | HD-CVI (2MP) |
| ・ | CVBS (960H) |
| SONY社のSTARVIS裏面照射型CMOSセンサーを搭載した、213万画素屋外防雨仕様の赤外線監視カメラ。 ※1080pで動画(30fps)撮影可
※デジタルとアナログはそれぞれ各1系統の任意の信号を同時出力可能です。 |
||||||||||||||||||||
| ・ | 高感度CMOSセンサー | |||||||||||||||||||
SONY社製の高感度STARVIS裏面照射型CMOSセンサーを搭載し、低照度領域の撮影能力がUPしました。 | ||||||||||||||||||||
| ・ | 夜間暗闇の撮影に対応 | |||||||||||||||||||
昼間は鮮明なカラー映像で、夜間暗くなると自動的に近赤外線IR LEDを照射してモノクロ映像で詳細な映像を撮影します。IR LED搭載(赤外線最大到達距離約40m)。 ※被写体に赤外線を照射された時に、その反射光がカメラのレンズ内に入射(程度に関係なく)すると映像不良の原因となります。必ず撮影する被写体の状況を確認して影響のない場所へ設置、またはカメラの向きなどを微調整して下さい。 | ||||||||||||||||||||
| ・ | WDR機能 | |||||||||||||||||||
逆光や明暗差の被写体撮影に威力を発揮するワイドダイナミックレンジ(WDR)機能搭載。 その他にも、逆光補正、HSBLC機能等の映像補正機能を搭載しています。 | ||||||||||||||||||||
| ・ | 3MPバリフォーカルレンズ | |||||||||||||||||||
3メガピクセル対応バリフォーカルレンズ(f=3.3～12mm/F1.4) | ||||||||||||||||||||
| ・ | デジタル伝送距離 | |||||||||||||||||||
高周波の伝送に対応した同軸ケーブルで最大400mまでの伝送距離に対応しています。 同軸ケーブル(75Ω) 【L-5CFB利用時】 HD-SDI 最大100m EX-SDI 最大400m | ||||||||||||||||||||
【AP-B560EX】機能一覧ページTOPへ戻る▲
・【信号出力】HD-SDI/EX-SDI(1080p)、AHD(1080p)、HD-TVI(1080p)、HD-CVI(1080p)、CVBS(960H)
・【赤外線最大照射距離】40m
・【AGC(オートゲインコントロール)】0～10(0でOFF)
・【電子感度アップ】OFF/AUTO/2～32倍
・【WDR(ワイドダイナミックレンジ)】ON/OFF/LOW/MIDDLE/HIGH
・【BLC(逆行補正)】ON/OFF ※WDR/HLCとの併用不可
・【HLC(ハイライト逆行補正)】ON/OFF/0～20 ※WDR/BLCとの併用不可
・【DAY&NIGHT】EXT/OFF/レベル調整0～20/COLOR/B&W/DELAY(LOW/MIDDLE/HIGH)
・【スマートIR】ON/OFF/0～20
・【ホワイトバランス】AUTO/AUTOext/PRESET/MANUA
・【色彩調整】0～20
・【デジタルノイズリダクション】OFF/LOW/MIDDLE/HIGH
・【輪郭調整】0～10
・【ガンマ調整】0.45～0.75
・【MIRROR(映像左右反転)】ON/OFF ※FLIPと同時にONで180°回転
・【FLIP(映像左右反転)】ON/OFF ※MIRRORと同時にONで180°回転
・【アダプティブコントラストエンハンサー(デジタルWDR)】OFF/LOW/MIDDLE/HIGH
・【デフォグ】ON/OFF/AUTO(LOW/MIDDLE/HIGH)
・【プライバシーマスク】ON(16エリア)/OFF
・【モーション検知】ON(4エリア)/OFF
・【カメラタイトル】最大8文字
・【3軸方向調整ブラケット】
・【屋外防雨仕様(IP66準拠)】
・【搭載レンズ】f=3.3～12mm/F1.4(水平画角93°～29°)
※各機能の仕様は改良のため予告なく変更する場合がございます。
・【赤外線最大照射距離】40m
・【AGC(オートゲインコントロール)】0～10(0でOFF)
・【電子感度アップ】OFF/AUTO/2～32倍
・【WDR(ワイドダイナミックレンジ)】ON/OFF/LOW/MIDDLE/HIGH
・【BLC(逆行補正)】ON/OFF ※WDR/HLCとの併用不可
・【HLC(ハイライト逆行補正)】ON/OFF/0～20 ※WDR/BLCとの併用不可
・【DAY&NIGHT】EXT/OFF/レベル調整0～20/COLOR/B&W/DELAY(LOW/MIDDLE/HIGH)
・【スマートIR】ON/OFF/0～20
・【ホワイトバランス】AUTO/AUTOext/PRESET/MANUA
・【色彩調整】0～20
・【デジタルノイズリダクション】OFF/LOW/MIDDLE/HIGH
・【輪郭調整】0～10
・【ガンマ調整】0.45～0.75
・【MIRROR(映像左右反転)】ON/OFF ※FLIPと同時にONで180°回転
・【FLIP(映像左右反転)】ON/OFF ※MIRRORと同時にONで180°回転
・【アダプティブコントラストエンハンサー(デジタルWDR)】OFF/LOW/MIDDLE/HIGH
・【デフォグ】ON/OFF/AUTO(LOW/MIDDLE/HIGH)
・【プライバシーマスク】ON(16エリア)/OFF
・【モーション検知】ON(4エリア)/OFF
・【カメラタイトル】最大8文字
・【3軸方向調整ブラケット】
・【屋外防雨仕様(IP66準拠)】
・【搭載レンズ】f=3.3～12mm/F1.4(水平画角93°～29°)
※各機能の仕様は改良のため予告なく変更する場合がございます。

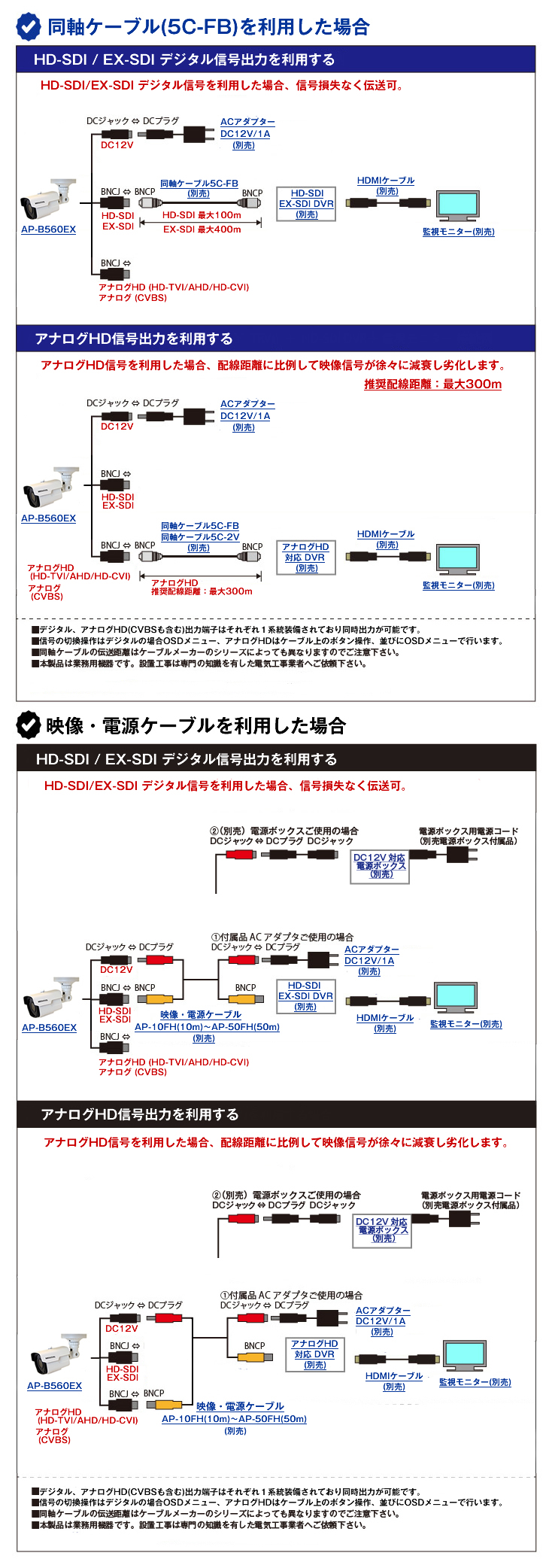

【AP-B560EX】対応ケーブル表ページTOPへ戻る▲
※対応映像信号 【HD-SDI/EX-SDI/HD-TVI/AHD/HD-CVI/CVBS(960H) :●】
【HD-TVI/AHD/HD-CVI :○】
【HD-TVI/AHD/HD-CVI :○】
| 製品型番 | 長さ | 仕様 | 映像 | 音声 | 電源 | UTC | ズーム | ||||
| AP-10BR | 10m | 映像・電源(BNC-RCA) | |||||||||
| AP-20BR | 20m | 映像・電源(BNC-RCA) | |||||||||
| AP-30BR | 30m | 映像・電源(BNC-RCA) | 販売終了しました。 | ||||||||
| AP-40BR | 40m | 映像・電源(BNC-RCA) | |||||||||
| AP-50BR | 50m | 映像・電源(BNC-RCA) | |||||||||
| AP-10BB | 10m | 映像・電源(BNC-BNC) | |||||||||
| AP-20BB | 20m | 映像・電源(BNC-BNC) | |||||||||
| AP-30BB | 30m | 映像・電源(BNC-BNC) | 販売終了しました。 | ||||||||
| AP-40BB | 40m | 映像・電源(BNC-BNC) | 販売終了しました。 | ||||||||
| AP-50BB | 50m | 映像・電源(BNC-BNC) | |||||||||
| AP-10FD | 10m | 映像・電源(BNC-BNC) | ● | ● | ○ | ||||||
| AP-20FD | 20m | 映像・電源(BNC-BNC) | ● | ● | ○ | ||||||
| AP-30FD | 30m | 映像・電源(BNC-BNC) | ● | ● | ○ | ||||||
| AP-10FH | 10m | 映像・電源(BNC-BNC) | ● | ● | ○ | ||||||
| AP-20FH | 20m | 映像・電源(BNC-BNC) | 販売終了しました。 | ||||||||
| AP-30FH | 30m | 映像・電源(BNC-BNC) | ● | ● | ○ | ||||||
| AP-40FH | 40m | 映像・電源(BNC-BNC) | ● | ● | ○ | ||||||
| AP-50FH | 50m | 映像・電源(BNC-BNC) | ● | ● | ○ | ||||||
| AUP-10 | 10m | 映像・音声・電源(BNC-BNC) | |||||||||
| AUP-20 | 20m | 映像・音声・電源(BNC-BNC) | |||||||||
| AUP-30 | 30m | 映像・音声・電源(BNC-BNC) | |||||||||
|
|||||||||||
【AP-B560EX】の製品仕様ページTOPへ戻る▲
| TV方式 | NTSC/PAL | |
|---|---|---|
| イメージセンサー | 1/2.8インチ Sony Starvis 裏面照射型 CMOSセンサー | |
| 有効画素数 | 約213万画素 1945(H) x 1097(V) | |
| 走査方式 | プログレッシブスキャン方式 | |
| 同期方式 | 内部同期 | |
| 電子シャッター | AUTO(NTSC:1/30~1/60000秒)/手動(NTSC:1/30, 1/60, 1/120, 1/250, 1/500, 1/1000,1/2000, 1/4000, 1/8000, 1/15000, 1/30000秒)/FLICKER(1/100秒) ※本製品は固定アイリスレンズを搭載していますので、FLICKERを選択した場合はシャッタースピード1/100秒で固定になります。撮影環境によっては正常な映像を撮影できない場合があります。 |
|
| 水平解像度 | 1100TV本以上 | |
| 最低照度 | カラー : 0.03 Lux /F1.2, 0.001 Lux /F1.2(電子感度アップx32時) | |
| 白黒 : 0.01 Lux /F1.2, 0.0004 Lux /F1.2(電子感度アップx32時) | ||
| 白黒 : 0Lux /F1.2 (赤外線照射時) | ||
| S/N比 | 50dB以上(AGC OFF) | |
| デジタル出力 | 解像度 | 1920×1080(25/30p),1280×720(25/30/50/60p) ※50/60p時は映像が拡大されるため、周辺がカットされます。 ※解像度変更時に映像がフリーズ(静止)してしまう場合は、CVBS端子にアナログ対応モニターを繋いでOSD設定を行ってください。 |
| 映像形式 | 1.485G/s, HD-SDI (SMPTE 292M) / EX-SDI | |
| 出力端子 | BNC×1 | |
| アナログ出力 | 映像形式 | 1920×1080(25/30p):HD-TVI/AHD/HD-CVI,960H(25i/30i)CVBS |
| 出力端子 | BNC×1 | |
| OSD | 内蔵 | |
| 赤外線LED | 最大照射距離約40m | |
| ゲインコントロール | AGC(0～10) | |
| 電子感度アップ | ON(2/4/8/16/32倍)/OFF | |
| DAY&NIGHT | EXT / AUTO / カラー/モノクロ ※ICR | |
| WDR | ON/OFF (レベル調整) | |
| ACE(階調補正) | ON/OFF (レベル調整) | |
| BLC | ON/OFF (レベル調整)WDR/HSBLCとの併用不可 | |
| HSBLC | ON/OFF (レベル調整)WDR/BLCとの併用不可 | |
| ホワイトバランス | AWB / AUTOExt / PRESET / MANUAL | |
| DNR | ON/OFF(2D+3D/レベル調整) | |
| DEFOG | ON/OFF(レベル調整) | |
| デジタルエフェクト | 映像反転機能(上下/左右)/ シャープネス/明るさ | |
| モーション検知 | ON(4エリア)/OFF | |
| プライバシーマスキング | ON(16エリア)/OFF | |
| レンズ | 3メガピクセル IR(赤外線)対応レンズ f=3.3～12mm/F1.4(水平画角93°～29°) ※フォーカスアジャスト搭載 |
|
| 消費電流 | DC12V/100mA (IR ON時最大700mA) | |
| 保護等級 | IP66準拠 | |
| 動作温度 | -10℃～50℃ | |
| 動作湿度 | 90%以下(結露なきこと) | |
| 外形サイズ | 90(W) X 90(H) X 218(L)mm | |
| 質量 | 約765g(本体のみ) | |
| 付属品 | (1)ACアダプター(DC12V/1A) (2)プラスチックアンカー×3 (3)タッピングネジ×3 (4)六角レンチ×1 (5)取扱説明書、保証書3年間 | |
【備考】
|
||
