AHD 213万画素防犯カメラ

AHD 213万画素防犯カメラ（AP-B320AX）

夜間も綺麗な200万画素

電動ズームレンズを搭載した屋外防雨仕様の213万画素防犯カメラ。

昼夜の撮影能力、多様な映像信号出力に対応、屋外撮影環境下で生じる明暗差(日陰)を補正して明瞭な映像を得られるワイドダイナミックレンジ機能や電動ズームレンズなど多彩な機能を搭載した防犯カメラです。

【200万画素で監視】

●AP-B320AXの主な特長

・拡散型 IR LEDの照射設計(最大20m)とSony Starvis Cmosセンサの相乗効果で視野角周辺部まで映像がよりクリアーに!

・4つのアナログ信号出力対応
・AHD:1080p/30fps
・TVI:1080p/30fps
・CVI:1080p/30fps
・CVBS:960H/30ips
・電動バリフォーカルレンズ
　f=3.2～11.1mm/F1.6
(水平画角:96～33°)
・近赤外線照射距離:最大20m
・ワイドダイナミックレンジ対応
・電子感度アップ機能
・屋外防雨仕様(IP66準拠)

UTC機能対応

UTC(AHD/TVI)対応の録画機器から映像ケーブルを通じてカメラの機能設定や電動ズームレンズの操作可能。※カメラケーブルにOSDリモコンも装備されており、UTC以外の方法でも設定、ズーム操作できます。

映像信号切換ディップスイッチ

アナログ映像信号(AHD/TVI/CVI/CVBS)の切換えは、ディップスイッチを変更してから電源を投入します。

★会員のお客様は、50%以上OFFの会員価格でご購入いただけます。

◆返品について◆

製品出荷後の初期不良以外の返品は
一切受け付けて
おりません。

→詳細はこちら

▼【AP-B320AX】別売オプション品
▼【AP-B320AX】各種機能について
▼ワイドダイナミックレンジ(WDR)機能とは?
▼【AP-B320AX】対応映像・電源ケーブル
▼【AP-B320AX】の接続例
▼【AP-B320AX】の製品仕様

【AP-B320AX】別売オプション品ページTOPへ戻る▲

【AP-B320AX】各種機能についてページTOPへ戻る▲

高感度裏面照射型CMOSセンサ搭載

●裏面照射型CMOSセンサ

SONY社製の213万画素 STARVIS裏面照射型CMOSセンサ を搭載。暗時ランダムノイズを抑制し、監視カメラによる夜間など暗闇での撮影においても、低照度領域の撮影能力がUPしました。

また、夜間など低照度環境下の撮影では感度を自動的に上げて映像の明るさを保つAGC(オートゲインコントロール)機能や、夜間など低照度環境下で撮影時、自動的にシャッター速度を遅くして光を蓄積し映像を明るくする電子感度アップ機能を搭載しています。

映像ケーブルを通じてカメラの設定可能なUTC機能

●UTC機能

UTC(Up to Coax)機能とは、映像ケーブルにデータ通信を重畳し、デジタルレコーダーから監視カメラの設定メニューを遠隔操作することができる機能です。

信号線を別途用意する必要がないため施工時のコスト削減を実現し、カメラ搭載の電動ズームレンズの画角調整、各種機能の変更、映像調整をUTC対応デジタルレコーダーから容易に行うことができます。

その反面、映像ケーブルにデータ信号を重畳することから、高品質の映像ケーブルを使用する必要があるので設置時にはケーブルの種類に注意が必要です。

Oルクスの暗闇でも、近赤外線を照射して隙間ない監視を実現

●近赤外線照射時のサンプル映像

本製品は最大照射距離約20mの近赤外線IR LEDを搭載し、夜間など周囲が暗くなる撮影環境下では、自動的にIR LEDの照射を行い、詳細なモノクロ映像に切換えて撮影を行います。

逆光など難条件の撮影条件に効果的なリアルWDR機能搭載

●WDRによる撮影効果の比較

明るい日中晴天時に窓を背にした人物など、逆光や明暗差の激しい撮影環境下では、明るいエリアが白飛びし、暗いエリアが黒潰れして適切な監視映像が得られなくなるケースがございます。

本製品に搭載されたリアルWDR機能は、逆光などの難しい条件下での撮影においても、映像の明暗差を補正して監視映像として証拠能力の高い映像を提供します。

被写体の明るいエリアに露出を合わせて撮影した画像と、被写体の暗いエリアに露出を合わせて撮影した画像をそれぞれ取得し、リアルタイムに合成してデジタル処理を行うため、デュアルシャッター(ダブルスキャン)方式のWDRとも呼ばれています。

ワイドダイナミックレンジ(WDR)機能とは?ページTOPへ戻る▲

【AP-B320AX】対応映像・電源ケーブルページTOPへ戻る▲

型番

長さ

仕様

映像

電源

UTC

AP-L10BB

10m

映像・電源(BNC-BNC)

〇

AP-L20BB

20m

映像・電源(BNC-BNC)

〇

AP-L30BB

30m

映像・電源(BNC-BNC)

〇

AP-L40BB

40m

映像・電源(BNC-BNC)

〇

AP-L50BB

50m

映像・電源(BNC-BNC)

〇

※	UTC機能を利用する場合、UTC機能に対応した専用のデジタルレコーダーが必要となります。当ショップ以外でお買い求めいただいたUTC対応デジタルレコーダーとの接続で動作を保証するものではございません。

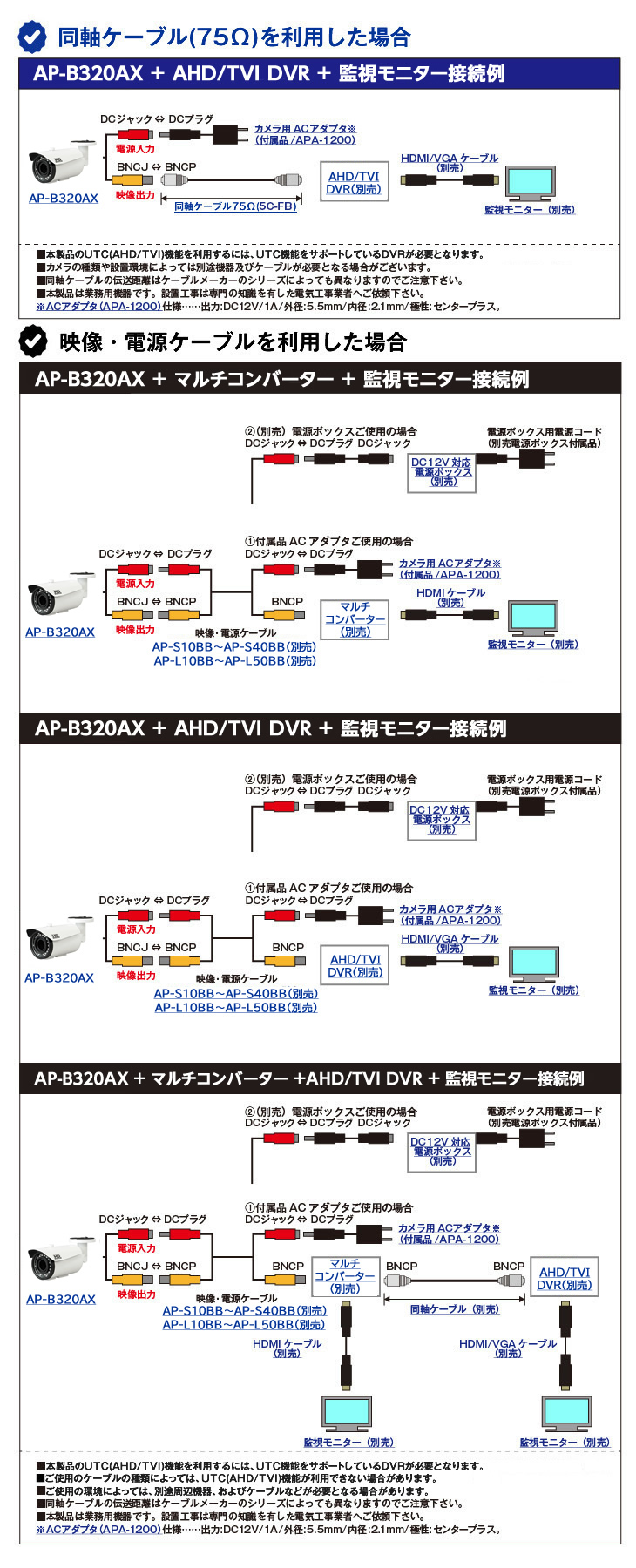

【AP-B320AX】の接続例ページTOPへ戻る▲

TVI/AHD 電動ズームレンズ搭載 213万画素屋外赤外線防犯カメラ【AP-B320AX】

【AP-B320AX】の製品仕様ページTOPへ戻る▲

TV方式		NTSC/PAL
イメージセンサー		1/2.8インチ Sony Starvis 裏面照射型 CMOSセンサ
有効画素数		約213万画素 1945(H) x 1097(V)
走査方式		プログレッシブスキャン方式
同期方式		内部同期
電子シャッター		AUTO(NTSC:1/30～1/60000秒)
最低照度		カラー : 0.03 Lux /F1.2, 0.0001 Lux /F1.2(電子感度アップx32時)
		白黒 : 0.01 Lux /F1.2, 0.0004 Lux /F1.2(電子感度アップx32時)
		白黒 : 0Lux /F1.2 (赤外線照射時)
S/N比		50dB以上(AGC OFF)
映像出力	映像形式	1920×1080(25/30p):TVI/AHD/CVI, 960H(25i/30i)CVBS
映像出力	出力端子	BNC×1
OSD		内蔵
赤外線照射距離		最大照射距離約20m
ゲインコントロール		AGC(0～10)
電子感度アップ		ON(2/4/8/16/32倍)/OFF
DAY&NIGHT		EXT / AUTO / カラー/モノクロ　※ICR
WDR		ON/OFF (レベル調整)
ACE(階調補正)		ON/OFF (レベル調整)
BLC		ON/OFF (レベル調整)WDR/HSBLCとの併用不可
HSBLC		ON/OFF (レベル調整)WDR/BLCとの併用不可
ホワイトバランス		AWB / AUTOExt / PRESET / MANUAL
DNR		ON/OFF(2D+3D/レベル調整)
DEFOG		ON/OFF(レベル調整)
デジタルエフェクト		映像反転機能(上下/左右)/ シャープネス/明るさ
モーション検知		ON(4エリア)/OFF
プライバシーマスキング		ON(16エリア)/OFF
レンズ		電動バリフォーカルレンズ f=3.2～11.1mm/F1.6(水平画角:96°～33°) ※セミオートフォーカス/マニュアルフォーカス
電源		DC12V±10%/580mA (最大)
保護等級		IP66準拠
動作温度		-30℃～40℃
動作湿度		90%以下(結露なきこと)
外形サイズ		193×69.4×90mm
重量		540g(本体)
付属品		(1)ACアダプター(DC12V/1A)　(2)プラスチックアンカー×3　(3)タッピングネジ×3　 (4)六角レンチ×1 (5)位置合わせシート　(6)取扱説明書、保証書3年間
【備考】本製品の仕様、外観は改善・改良のため、予告なく変更になる場合がございます。 Exmor Rは,ソニー (株) の商標です。列並列A/D変換方式を採用したExmorの画素の基本構造を裏面照射型にすることで,感度や低ノイズなどの撮像特性を大幅に向上させたCMOSイメージセンサです。 STARVISは,ソニー (株) の商標です。STARVIS (スタービス) は,1μm2あたり,2000mV以上 (カラー品,706cd/m2光源撮像時,F5.6,1s蓄積換算) の感度を有し,可視光領域に加え近赤外領域までの高画質を実現した,監視カメラ用途CMOSイメージセンサ用裏面照射型画素技術です。本製品の価格には、配送・設置調整費、工事費、使用済み商品の引き取り費用は含まれておりません。 ROOKERは、有限会社エムエムネットワークシステムの登録商標です。
