HD-SDI 213万画素防犯カメラ（AP-B154EX）
デジタルとアナログ信号出力に対応した、屋外防雨型213万画素防犯カメラ。
Sony社のStarvis Cmosセンサ(IMX307)と韓国メーカーの最新DSPチップを搭載し、ワンランク上の色再現、夜間の撮影能力、多彩な機能を備えたプロ向け仕様の汎用HD-SDIデジタル 防犯カメラ。
【200万画素】
【デジタル信号出力】
・3G-SDI:1080p/60
・HD-SDI:720p/30
・HD-SDI:1080p/30
・EX-SDI:720p/30
・EX-SDI:1080p/30
【アナログ信号出力】
・AHD 720p/30
・AHD 1080p/30
・TVI 720p/30
・TVI 1080p/30
・CVBS 960H/30ips
※アナログの信号切換えはケーブル側のOSDリモコンにて行い、デジタル信号の切換えはOSD画面上のメニューから行います
・SONY Starvis Comsセンサ
・WDR/BLC/HLC
・単焦点レンズ搭載
f=2.8mm/F1.6
(水平画角:106°)
・IR LED照射距離:最大25m
・プライバシーマスク
・Smart IR機能
・屋外防雨仕様(IP66準拠)
|
UTC対応の録画機器から映像ケーブルを通じてカメラのOSDメニューが設定可能なUTC機能を搭載。※カメラケーブルにOSDリモコンも装備されています。
※HD-SDI/EX-SDI信号はUTCに対応していません。
|
|
◆返品について◆
製品出荷後の初期
不良以外の返品は
一切受け付けて
おりません。
→詳細はこちら
 |
●裏面照射型CMOSセンサー |
SONY社製の213万画素高感度 STARVIS裏面照射型CMOSセンサー を搭載。
暗時ランダムノイズを抑制し、夜間など 低照度環境下 においても最適な監視映像を提供します。
夜間など低照度環境下には信号レベル自動的に増幅して映像の明るさを保つ AGC (オートゲインコントロール)機能を搭載しています。
|
|
映像ケーブルを通じて遠隔設定を実現するUTC機能に対応 |
|
●UTC機能 |

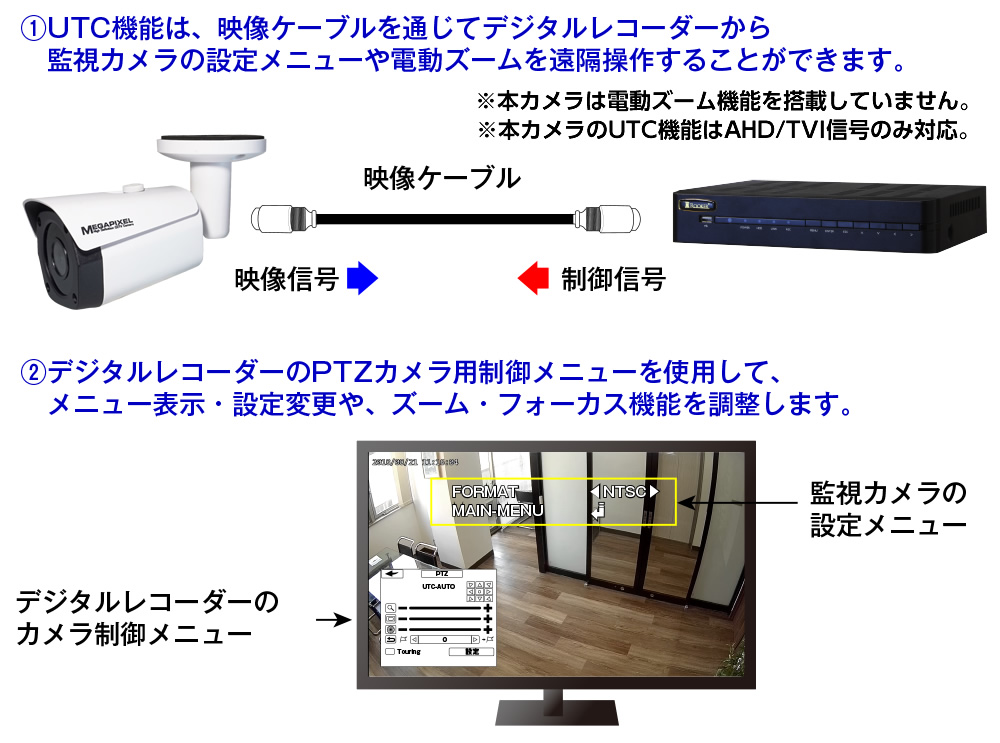

UTC (Up to Coax)とは、映像ケーブルに映像信号とデータを重畳して伝送するための機能です。
UTC機能を搭載したデジタルレコーダーのPTZコントローラー画面から監視カメラの OSDメニューの設定 を行うことが可能です。
※AHD/TVI信号のみUTCに対応しています。
制御用の通信ケーブルを別途配線する必要がないため 施工時のコストや時間を短縮 し、設置後のカメラメンテナンス作業時も安全に行うことができます。
※ 映像ケーブルにデータ信号を重畳するため、低品質の映像ケーブルを長距離配線した場合に正常に動作しない場合があります。
※ UTC 対応の映像・電源ケーブルにつきましては、【AP-B154EX】に対応している映像・電源ケーブル一覧 をご確認ください。 |
|
単焦点レンズf=2.8mm/F1.6(水平画角:91°)を搭載。
213万画素屋外防雨型 赤外線防犯カメラ【AP-B154EX】は、レンズ調整機能は搭載していません。
レンズ調整ができないため、カメラを設置する位置決めが重要となります。 |
|
Oルクスの暗闇でも、IR LED を照射して隙間ない監視を実現 |
|
|
本監視カメラは最大照射距離約25mの赤外線 IR LED を搭載し、夜間など周囲が暗くなる環境下では自動的に IR LED を ON にし、ノイズを抑えた詳細なモノクロ映像モードに切り換えて撮影することができます。
また夜間 IR LED 照射時、至近距離に被写体が移動するなどで白飛びの発生(広域飽和レベル)を改善する スマートIR 機能を搭載し、(0～20で調整)夜間撮影時の証拠能力を高めます。 |
|
 |
| 型番 |
長さ |
仕様 |
映像 |
電源 |
UTC |
| AP-L10BB |
10m |
映像・電源(BNC-BNC) |
〇 |
〇 |
〇 |
| AP-L20BB |
20m |
映像・電源(BNC-BNC) |
〇 |
〇 |
〇 |
| AP-L30BB |
30m |
映像・電源(BNC-BNC) |
〇 |
〇 |
〇 |
| AP-L40BB |
40m |
映像・電源(BNC-BNC) |
〇 |
〇 |
〇 |
| AP-L50BB |
50m |
映像・電源(BNC-BNC) |
〇 |
〇 |
〇 |
| ※ |
UTC機能を利用する場合、UTC機能に対応した専用のデジタルレコーダーが必要となります。
当ショップ以外でお買い求めいただいたUTC対応デジタルレコーダーとの接続で動作を保証するものではございません。 |
|
| TV方式 |
NTSC/PAL |
| イメージセンサー |
1/2.8ンチ Sony Starvis 裏面照射型 CMOSセンサー |
| 有効画素数 |
約213万画素 1945(H) x 1097(V) |
| 走査方式 |
プログレッシブスキャン方式 |
| 同期方式 |
内部同期 |
| 電子シャッター |
AUTO(1/30秒～1/30000秒), MANUAL
※本カメラに搭載のレンズは自動絞り機能が搭載されていません。
MANUALに設定した場合、電子シャッターによる自動絞り機能は利用できません。 |
最低照度
(50IRE) |
カラー : 0.03 Lux /F1.2 |
| モノクロ : 0.015 Lux /F1.2 |
| モノクロ : 0Lux /F1.2 (IR LED ON時) |
| S/N比 |
50dB以上(AGC OFF) |
| 映像出力 |
アナログ |
BNCx1
1280x720(25/30p), 1920x1080(25/30p)
TVI/AHD ,CVBS (25/30i)
※5MP(12.5/20p):4MP(25/30p)疑似解像度出力あり
※工場出荷時設定はAHD(1920x1080 30p) |
| デジタル |
BNCx1
1280x720(25/30/50/60p), 1920x1080(25/30p)
3G-SDI/HD-SDI/EX-SDI(135M V2.1/270M/270M V1.0)
※工場出荷時設定はHD-SDI (1920x1080 30p) |
| OSD |
内蔵 |
| IR LED |
最大照射距離約25m |
| ゲインコントロール |
AGC |
| ホワイトバランス |
AWB / AUTOExt / PRESET / MANUAL |
| カラーゲイン |
0～20 |
| カラートーン |
WARM/COOL |
| DAY&NIGHT |
AUTO / COLOR / B&W / EXT ※IRカットフィルター切換 |
| WDR |
ON/OFF (レベル調整) ※LINEモード |
| BLC |
ON/OFF (レベル/サイズ/ポジション調整) |
| HLC |
ON/OFF (レベル/サイズ/ポジション調整) |
| DEFOG |
ON/OFF (AUTO/MANUAL) |
| DNR |
ON/OFF |
| エフェクト |
水平反転/垂直反転/シャープネス/ACE(階調補正)/シェーディング |
| カメラタイトル |
上/下/左/右 |
| プライバシーマスク |
ON/OFF(16エリア) |
| レンズ |
単焦点レンズ f=2.8mm/F1.6(水平画角106°) |
| 消費電流 |
DC12V/140mA (IR ON時最大500mA) |
| 保護等級 |
IP66準拠 |
| 動作温度 |
-30℃～50℃ |
| 動作湿度 |
95%以下(結露なきこと) |
| 外形サイズ |
75(W) X 71(H) X 176(L)mm |
| 重量 |
約440g(本体) |
| 付属品 |
(1)ACアダプター(DC12V/1A) (2)プラスチックアンカー×3 (3)タッピングネジ×3
(4)六角レンチ×1 (5)位置合わせシート (6)取扱説明書、保証書3年間 |
【備考】
- STARVISは,ソニー (株) の商標です。STARVIS (スタービス) は,1μm2あたり,2000mV以上 (カラー品,706cd/m2
光源撮像時,F5.6,1s蓄積換算) の感度を有し,可視光領域に加え近赤外領域までの高画質を実現した,監視カメラ用途
CMOSイメージセンサ用 裏面照射型画素技術です。
- 本製品の仕様、外観は改善・改良のため、予告なく変更になる場合がございます。
- 本製品の価格には、配送・設置調整費、工事費、使用済み商品の引き取り費用は含まれておりません。
- ROOKERは、有限会社エムエムネットワークシステムの登録商標です。
|
